Invert-Steuerelement - Keysight U2701A Benutzerhandbuch

Merkmale und Funktionen des Oszilloskops 2

Invert-Steuerelement

Mit dem Invert-Steuerelement kann die angezeigte Wellenform in Bezug auf das
Erdungsniveau umgekehrt werden. Wenn das Oszilloskop auf der umgekehrten
Wellenform ausgelöst wird, wird auch der Trigger umgekehrt.
Klicken Sie auf die Schaltfläche Stop, um die Signalerfassung anzuhalten. Um die
Wellenform auf Kanal 1 umzukehren, klicken Sie auf die Schaltfläche auf dem
Modulbedienfeld. Klicken Sie auf die Kanaloptionsschaltfläche , und wählen
Sie Invert aus der Liste der Optionen.
Abbildung 2-2 und Abbildung 2-3 zeigen die Veränderungen vor und nach der
Umkehrung.

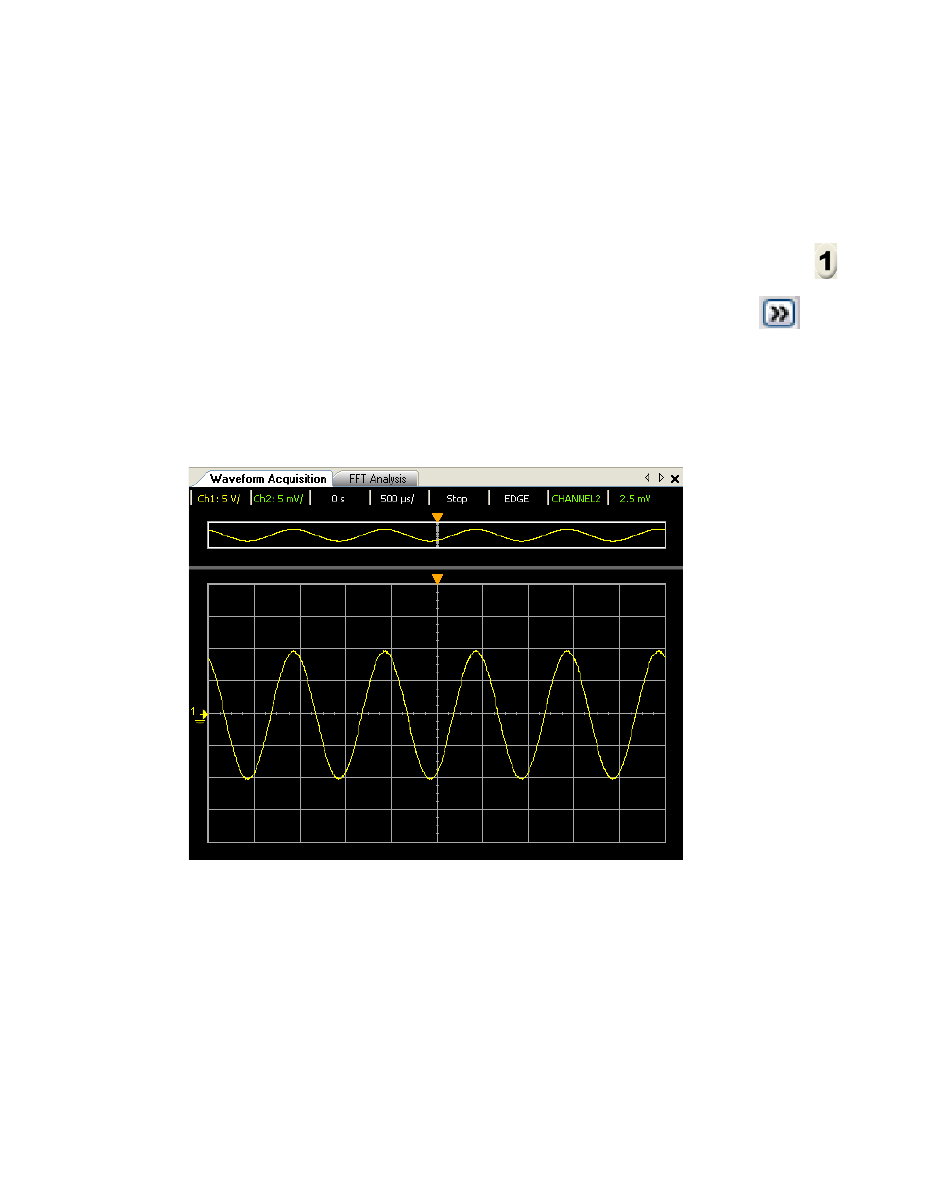

Abbild ung 2-2 Die Wellenform vor der Umkehrung
