2 Merkmale und Funktionen des Oszilloskops
X- und Y-Cursor

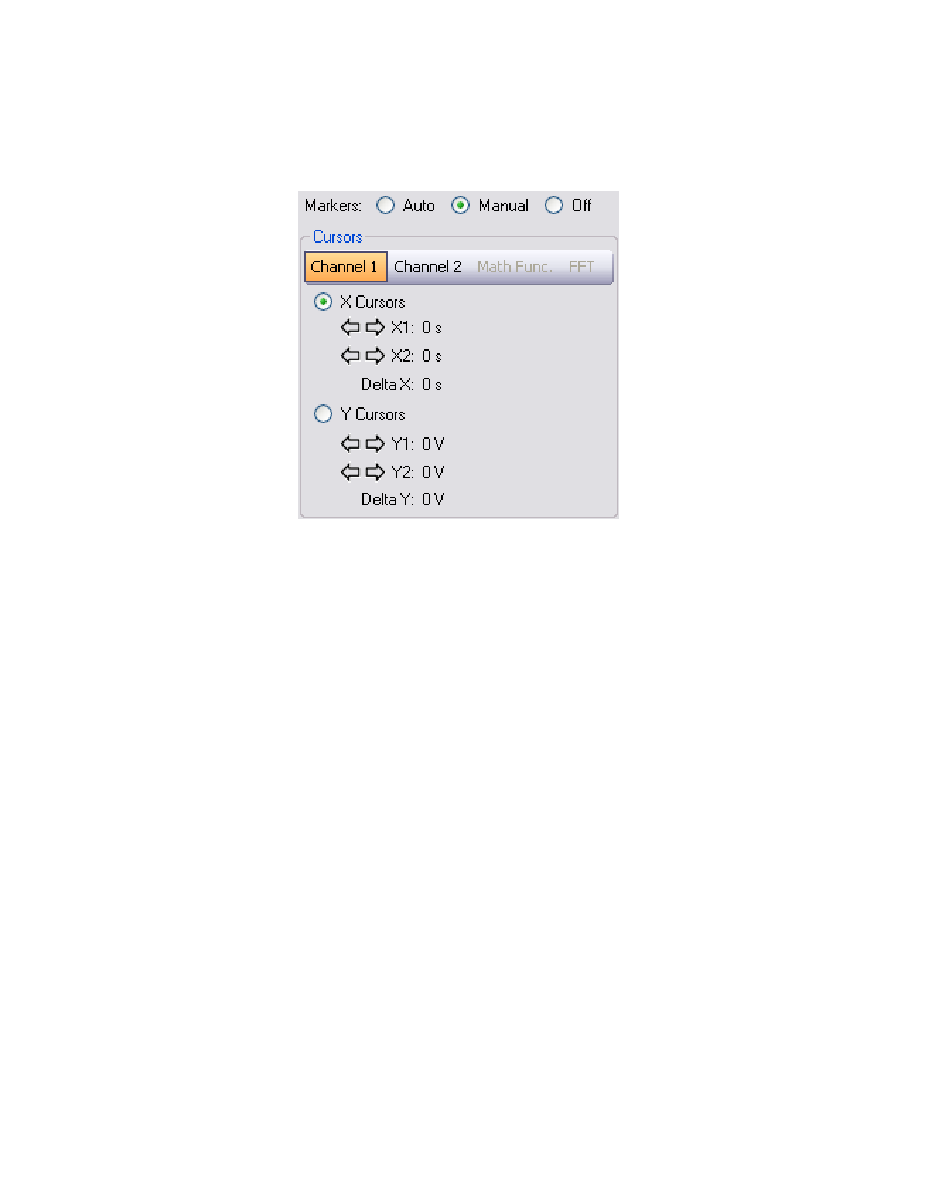

Um die Cursorsteuerung zu aktivieren, muss die Option Manual unter der
Eigenschaft Markers ausgewählt werden, wie unten gezeigt.
– Mit X cursors werden zwei Cursor auf der X-Achse der Wellenformen platziert,
– Mit Y cursors werden zwei Cursor auf der Y-Achse der Wellenformen platziert,
So konfigurieren Sie die Markierung Auto:
Bei der Markierungsfunktion Auto werden automatisch Wellenformeindikatoren
auf dem Graphen platziert, um die ausgewählten Messungen anzuzeigen.
1 Sorgen Sie für ein stabiles Signal auf dem Wellenform-Erfassungsgraphen.
2 Klicken Sie auf die Schaltfläche Measurements & Cursors, und wählen Sie
3 Wählen Sie anschließend die gewünschten Messungen im Bereich
4 Markierungen werden automatisch auf der Wellenform platziert, um die
52
um die Zeitdifferenz zwischen den beiden Cursorn zu messen (X2 minus X1).
Delta X bezeichnet die Zeitdifferenz.
um die Spannungsdifferenz zwischen den beiden Cursorn zu messen (Y2
minus Y1). Delta Y bezeichnet die Spannungsdifferenz.
unter Markers die Option Auto.
Measurements.
vorgenommenen Messungen zu kennzeichnen.
