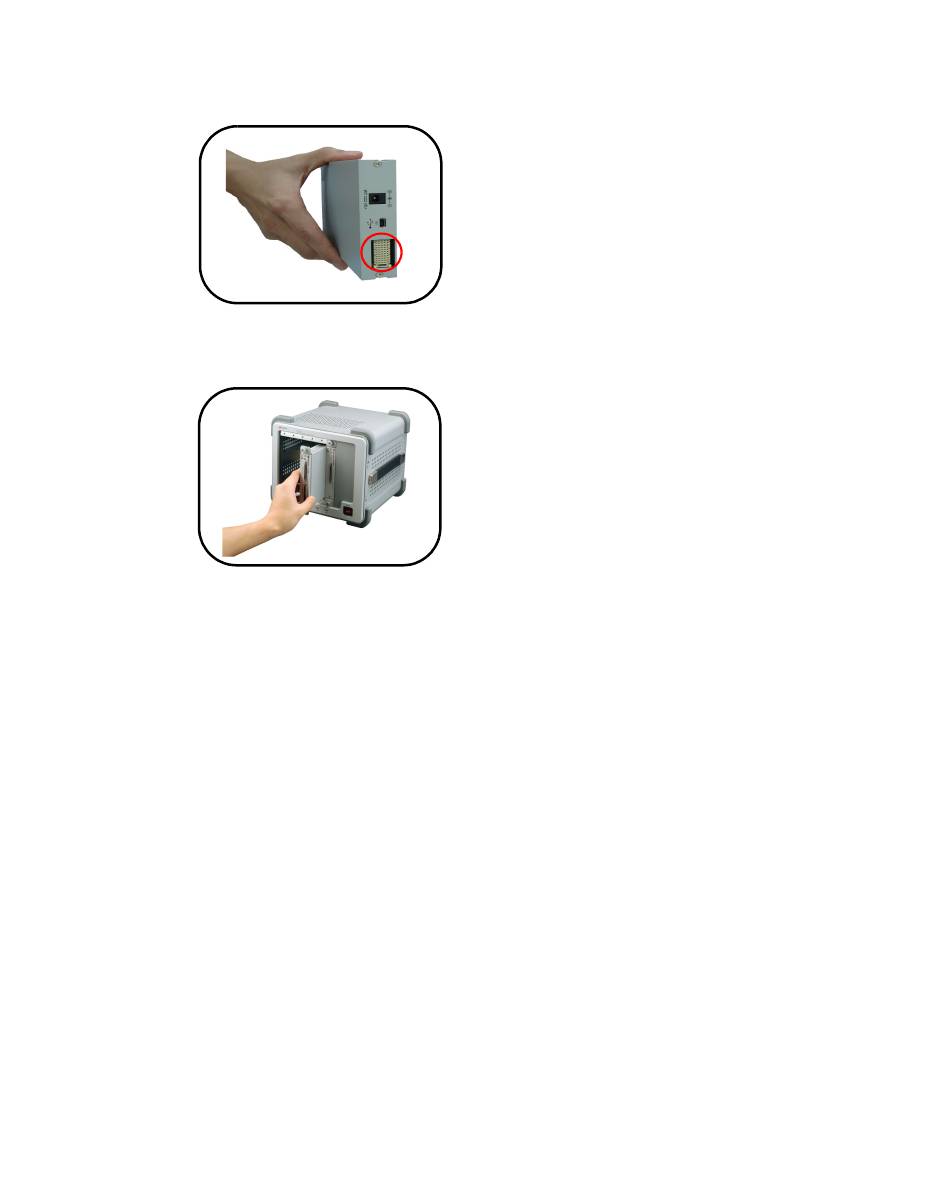

4 Zum Einschieben des modularen Oszilloskops
in das Gehäuse bringen Sie das USB-Oszilloskop
in eine senkrechte Position, sodass sich der
55-polige Busplatinen-Stecker auf der
Unterseite des modularen Oszilloskops
befindet.
5 Das modulare Oszilloskop kann jetzt in ein
Instrumentengehäuse eingesteckt werden.
Schrauben Sie den auf dem modularen
Oszilloskop angebrachten L-Montagesatz mit
dem Kreuzschraubendreher an das
Instrumentengehäuse (zu Erdungszwecken).
