Heta Scan-line 805 Aqua Bedienungsanleitung, Installationsanweisungen Seite 10

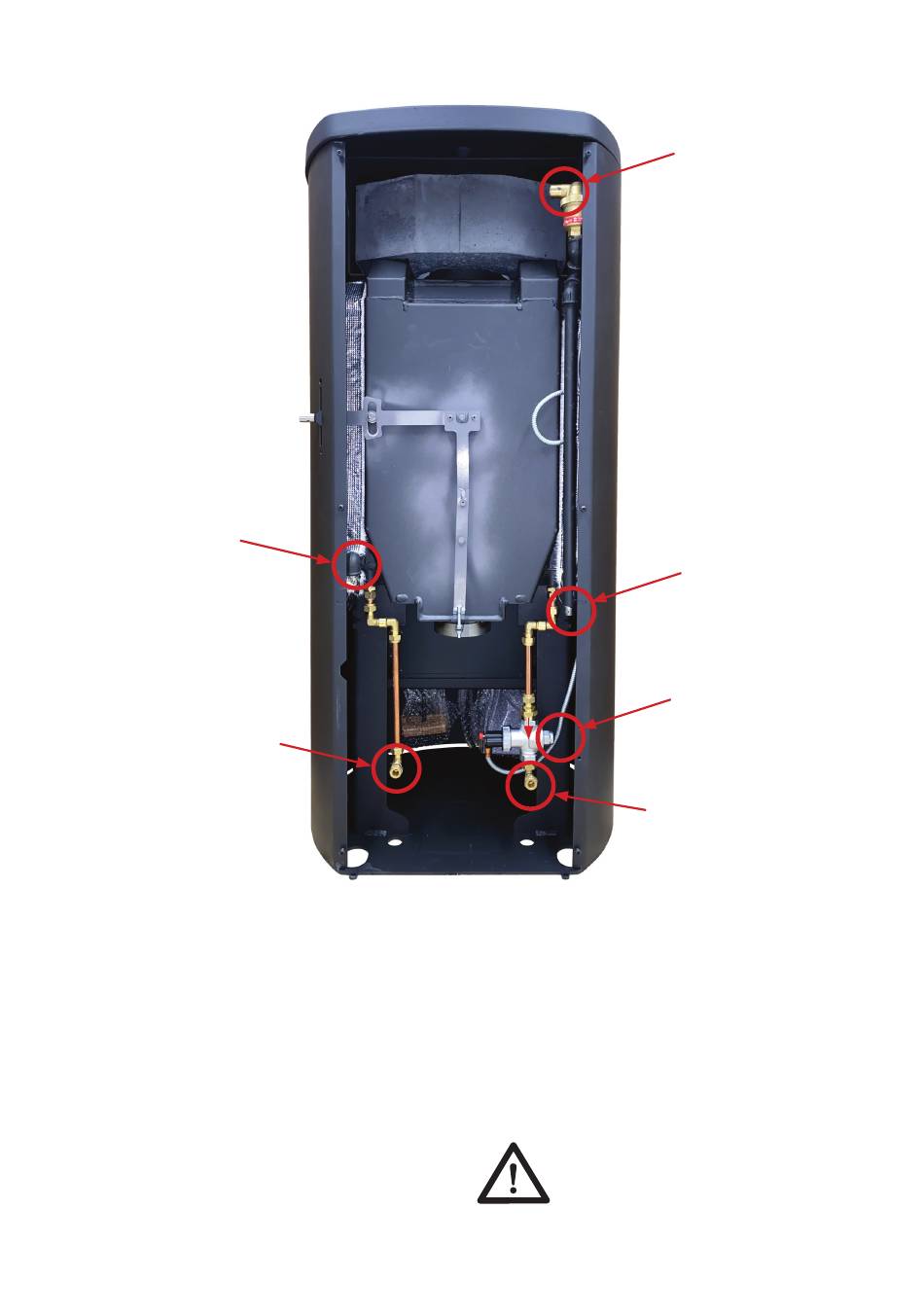

wasseranschluss des scan-line 805 aqua
Rücklauf (kalt) 1/2"
RG (Punkt 3)
1/2" Wasser-
abflussschlauch
- Überhitzungsschutz
(Punkt 2)
Scan-Line 805 Aqua er leveret fra Heta såle-
des Scan-Line 805 Aqua wird von Heta für den
Anschluss an bestehende Anlagen mit dazuge-
höriger Umlaufpumpe und Sicherheitsventil ge-
liefert.
Stellen Sie beim Anschließen des Ofens sicher,
dass der Ofen über die Umlaufpumpe min. 140
Liter Wasser/Stunde erhält und die bestehende
Anlage mit einem Sicherheitsventil ausgerüstet
ist, das beim max. Überdruck von 4 bar aktiviert
wird.
SYR-Ventil (Punkt 5) diese zusätzliche Sicher-
heitsvorkehrung öffnet sich, falls die Tempera-
tur im Kessel 95 °C übersteigt. Schließen Sie
die Wasserleitung an den ½" Wasseranschluss
an, wobei die Wassertemperatur in der Wasser-
10
leitung max. 15 °C betragen darf (Punkt 1). (Stel-
len Sie sicher, dass ausreichend Wasserdruck
in Ihrer Wasserleitung vorhanden ist, ca. 600 l/
Stunde. Dies können Sie einfach überprüfen: Ein
10 Liter Eimer muss in 1 Minute gefüllt werden.
Den ½" Abflussschlauch (Punkt 2) so an einen
bestehenden Abfluss anschließen, dass sichtbar
ist, ob diese zusätzliche Sicherheitsvorrichtung
aktiviert wurde.
BITTE BEACHTEN!
Die Installation muss stets gemäß
den geltenden Normen und Richt-
linien der Anlagenmechaniker für
Sanitär- und Heizungstechnik aus-
geführt sein.
Automatenent-
lüftungen
Vorlauf (Warmwasser)
1/2" RG (Punkt 4)
SYR-Temperatur-Ventil
(Punkt 5)
1/2" Wasseranschluss
(Punkt 1)
