LECTUS select
2.3
Montagevorbereitung
1.
2.
Hinweis!
i
Die Verdrahtung muss im stromlosen Zustand erfolgen. Anders ausgedrückt: die
Betriebsspannung darf erst nach vollständiger Installation des Lesers eingeschaltet werden!
Anschlussklemme ST1
(8-polige Schraub-/Steckklemme, Spannungsversorgung/Anschlussstellen)
PIN-Nummer
Drahtdurchmesser
Litze
Volldraht
Abmanteln der Kabel: Länge 6 bis 7 mm
Bosch Security Systems B.V.
Verlegen Sie die Anschlusskabel entsprechend der örtlichen Gegebenheiten und bereiten
Sie diese für den Anschluss vor.

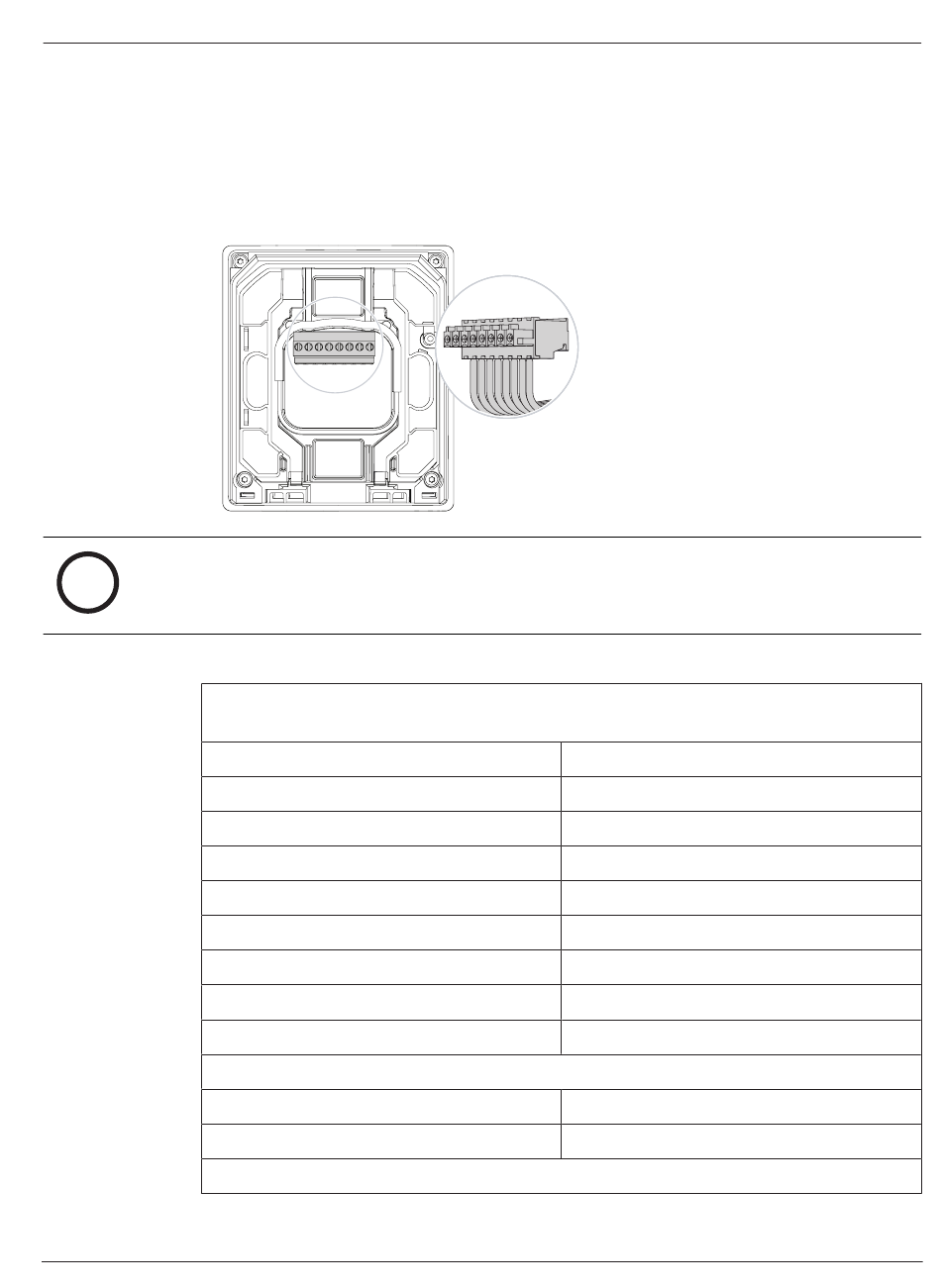

Entfernen Sie die 8-polige Schraub-/Steckklemme aus dem Lesermodul und schließen Sie
die Drähte entsprechend dieser Grafik an:
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Beschreibung
RS485-Daten „A"
RS485-Daten „B"
Nicht anschließen
Nicht anschließen
Nicht anschließen
Nicht anschließen
DC- (0 V)
DC+ (von 8 V bis 30 V)
AWG 28–16
AWG 28–16
Installationshandbuch
Installation | de
17
2021-02 | 01 | F.01U.389.837
