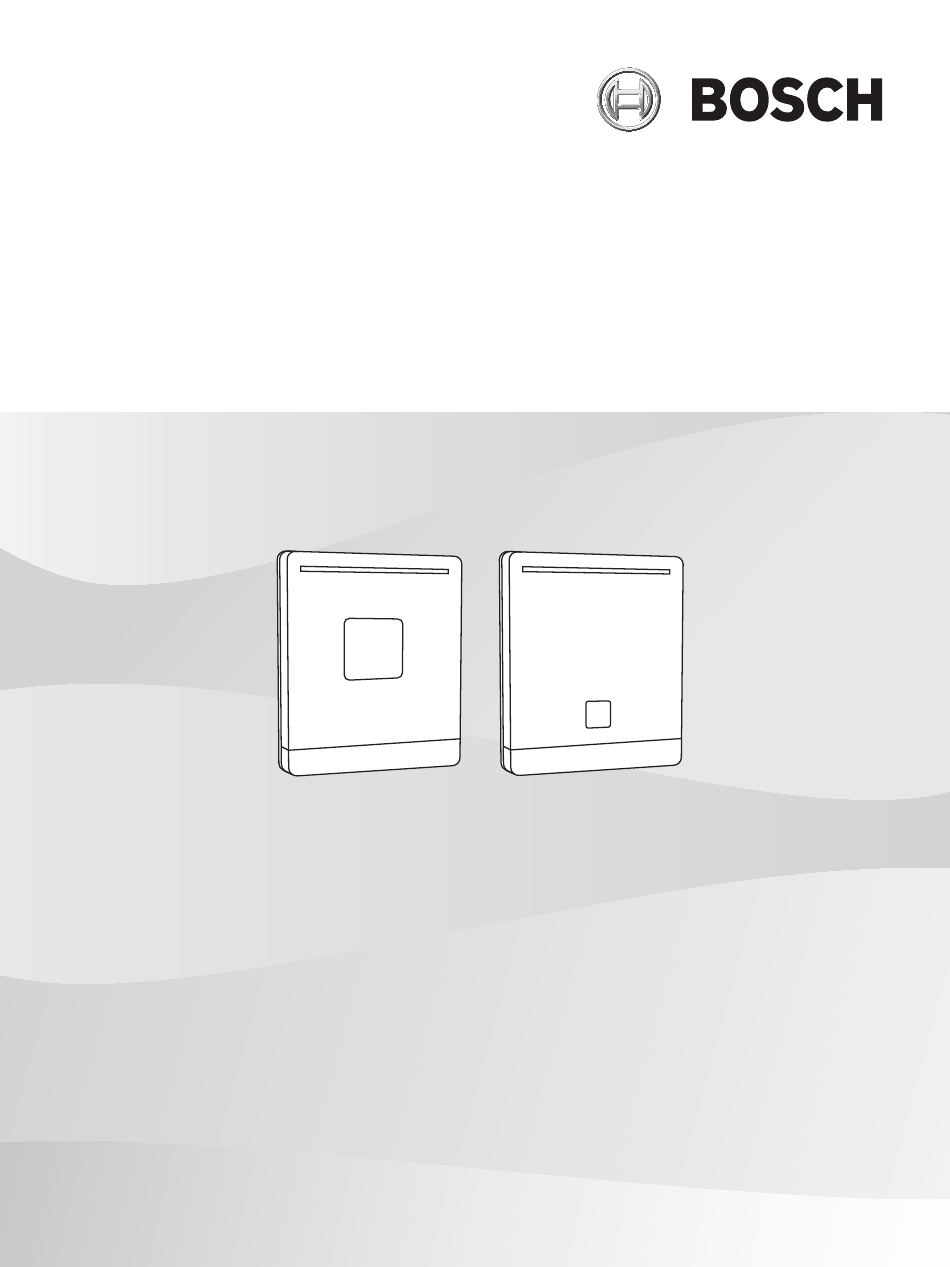

- Seite 1 LECTUS select ARD‑SELECT‑BP | ARD‑SELECT‑BPK | ARD‑SELECT‑BO | ARD‑SELECT‑BOK | ARD‑SELECT‑WP | ARD‑SELECT‑WPK | ARD‑SELECT‑WO | ARD‑SELECT‑WOK | ARA‑SELECT‑WWA | ARA‑SELECT‑SWA Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Montagevorbereitung Montage des Lesers Montage des Lesermoduls 2.5.1 Konfigurieren des Lesers (DIP-Schalter) 2.5.2 Anschließen und Montieren des Lesermoduls 2.5.3 Demontage des Lesermoduls 2.5.4 OSDP-Schlüssel zurücksetzen Pflegehinweise Technische Daten Weitere Informationen Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 4: Allgemein
LECTUS select Allgemein Einführung Dieses Installationshandbuch richtet sich an autorisierte Dienstleister. Das Installationshandbuch enthält Anweisungen zur Installation und Konfiguration des berührungslosen Lesers LECTUS Select von Bosch Security Systems. Abbildung 1.1: LECTUS Select-Leser 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... -
Seite 5: Sicherheit
Die Installation und Montage von elektrischen Komponenten muss von einem qualifizierten Elektriker durchgeführt werden. Vorsicht! Die Leiterplatte kann durch elektrostatische Entladung beschädigt werden. Deswegen müssen geeignete Vorsichtsmaßnahmen (Erdung usw.) beachtet werden. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 6: Entsorgung
Entsorgen Sie diese Artikel gemäß den örtlichen Gesetzen und Vorschriften, damit sie wiederverwendet und/oder recycelt werden können. Dadurch tragen Sie zur Ressourcenschonung und zum Schutz von Mensch und Umwelt bei. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... -
Seite 7: Komponenten
LECTUS select Allgemein | de Komponenten Anzahl Komponente Lesermodul Riegel Schrauben Schnellstartanleitung Sicherheitsvorschriften Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 8: Funktionale Anforderungen
LECTUS select Funktionale Anforderungen Der LECTUS Select-Leser liest Daten von berührungslosen RFID-Ausweisen ein und sendet sie an ein übergeordnetes Kontrollzentrum. Dort findet dann die Auswertung statt, ob ein Ausweis zugelassen wird oder nicht. Das Ergebnis wird daraufhin an den Leser zurückgesendet, der dann ein optisches und akustisches Signal ausgibt. - Seite 9 2 mm 16 mm Wandhalterung für Unterputzmontage (im Lieferumfang enthalten) Die Wandhalterung ist im Lieferumfang des Lesers enthalten. 7 mm 71.6 mm 56 mm 14.5 mm 50.5 mm 3.5 mm Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch...
-
Seite 10: Osdp
Beschreibung ARD-SELECT-BO Schwarz, OSDP ARD-SELECT-WO Weiß, OSDP ARD-SELECT-BOK Schwarz, OSDP, Tastenfeld ARD-SELECT-WOK Weiß, OSDP, Tastenfeld Das OSDP-Protokoll wird im Produktportfolio der Zutrittskontrollsysteme von Bosch häufig verwendet. 1.5.2 Phg_crypt Die folgenden Leser unterstützen das phg_crypt-Protokoll: Typennummer (CTN) Beschreibung ARD-SELECT-BP Schwarz, phg_crypt ARD-SELECT-WP Weiß, phg_crypt... -
Seite 11: Rfid-Technologie
LECTUS select Allgemein | de RFID-Technologie Die LECTUS Select-Leser unterstützen die folgende RFID-Technologie: – LEGIC prime/advant – MIFARE Classic/DESFire/EV 1 Es hängt von der Konfiguration und der Firmware des Lesers ab, welche RFID-Technologie verwendet werden kann. Bosch Security Systems B.V. -
Seite 12: Transponderdaten
Empfehlung in Bezug auf die Verwendung von Smartcard-Chips für LEGIC „Ausweis in Ausweis"-Lösungen: Vor der Verwendung oder, wenn eine Verwendung geplant ist, sollte eine Eignungs- und Funktionsprüfung des entsprechenden Mediums durchgeführt werden. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... -
Seite 13: Leseabstände
Zutritt) Legic CTC4096-MP410 (Zutritt nach ISO14443) *) Schlüsselanhänger während des Tests nicht verfügbar, „AFS4096" nicht als Schlüsselanhänger verfügbar HINWEIS: Nicht alle Ausführungen und Transpondermedien waren zum Zeitpunkt der Abstandsmessung verfügbar. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... - Seite 14 Ausweis (z. B. LEGIC®/induktiv, MIFARE/induktiv usw.) – Metall im „aktiven“ Wirkungsbereich des HF-Feldes. Die Übertragungsenergie wird abgeschwächt. Dieser Punkt ist insbesondere relevant, wenn die Leserkomponenten auf Frontplatten aus Metall (einschließlich Metallsäulen usw.) installiert werden. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch...
-
Seite 15: Installation
Achten Sie bei der Versorgung des Lesers (insbesondere über längere Entfernungen) darauf, dass der Kabelquerschnitt ausreichend ist. Da der Stromverbrauch der einzelnen Systeme teilweise gepulst ist, lassen sich kurzfristige Spannungsabfälle mit einem herkömmlichen Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... - Seite 16 Wenn Sie die Dimensionierung des Netzteils und der Kabelquerschnitte der Verkabelung bestimmen, muss der maximale Stromverbrauch berücksichtigt werden. Es ist unbedingt erforderlich, dass die Eingangsspannung konstant bleibt und den technischen Spezifikationen des Lesers entspricht. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch...
-
Seite 17: Montagevorbereitung
RS485-Daten „B“ Nicht anschließen Nicht anschließen Nicht anschließen Nicht anschließen DC- (0 V) DC+ (von 8 V bis 30 V) Drahtdurchmesser Litze AWG 28–16 Volldraht AWG 28–16 Abmanteln der Kabel: Länge 6 bis 7 mm Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 18: Montage Des Lesers
Schrauben Sie die Wandhalterung mit den Schrauben an die Wand. Das Anschlusskabel kann von oben, unten oder direkt aus der Wand aus eingeführt werden. Die Abreißerkennung wird durch das Fixieren der linken oberen Schraube gesichert. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... - Seite 19 LECTUS select Installation | de Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch...
-
Seite 20: Montage Des Lesermoduls
So ändern Sie die Konfiguration des Lesers: Schalten Sie den Leser aus. Stellen Sie die DIP-Schalter richtig ein. Schalten Sie den Leser ein. OSDP-Protokoll Adresse Reserviert (Standardeinstellung – AUS) Busabschlusswiderstand (Standardeinstellung – AUS) Phg_crypt-Protokoll Adresse 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... -
Seite 21: Anschließen Und Montieren Des Lesermoduls
Schieben Sie das angeschlossene Lesermodul nach unten, bis es in der Wandhalterung einrastet. Schieben Sie nach dem erfolgreichen Einrasten den Riegel in das Lesermodul, bis er ebenfalls einrastet. – HINWEIS: Beim Einrasten ist immer ein deutliches Klickgeräusch zu hören. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 22: Demontage Des Lesermoduls
Eine grüne LED beginnt daraufhin zu blinken. Trennen Sie den Leser erneut. – Der Leser befindet sich jetzt wieder im „OSDP-Installationsmodus“. – Nun kann der Leser als neues Gerät verwendet werden. 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... -
Seite 23: Pflegehinweise
Oberfläche beschädigen oder verfärben. Verwenden Sie keine Reinigungsmittel mit mechanischer Wirkung wie Scheuermilch, Scheuerschwämme usw. Reinigen Sie den Leser nur mit einem weichen, feuchten Tuch und verwenden Sie dabei nur klares Wasser. Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch... -
Seite 24: Technische Daten
Access Management System (AMS) Software von Drittanbietern Lesetechnologie LEGIC prime* LEGIC advant MIFARE Classic* MIFARE DESFire EV1 und EV2 ISO14443A (CSN/UID)* ISO15693 (CSN/UID)* erfordern eine spezifische Konfiguration mit dem OSDP-Protokoll Konnektivität Leserschnittstellen RS485 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch... - Seite 25 LECTUS select Technische Daten | de Protokoll OSDP phg_crypt Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch...
-
Seite 26: Weitere Informationen
Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/xc/en/ support/training/ 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. - Seite 27 LECTUS select Weitere Informationen | Bosch Security Systems B.V. 2021-02 | 01 | F.01U.389.837 Installationshandbuch...
- Seite 28 | Weitere Informationen LECTUS select 2021-02 | 01 | F.01U.389.837 Bosch Security Systems B.V. Installationshandbuch...
- Seite 30 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2021 202102241602...
