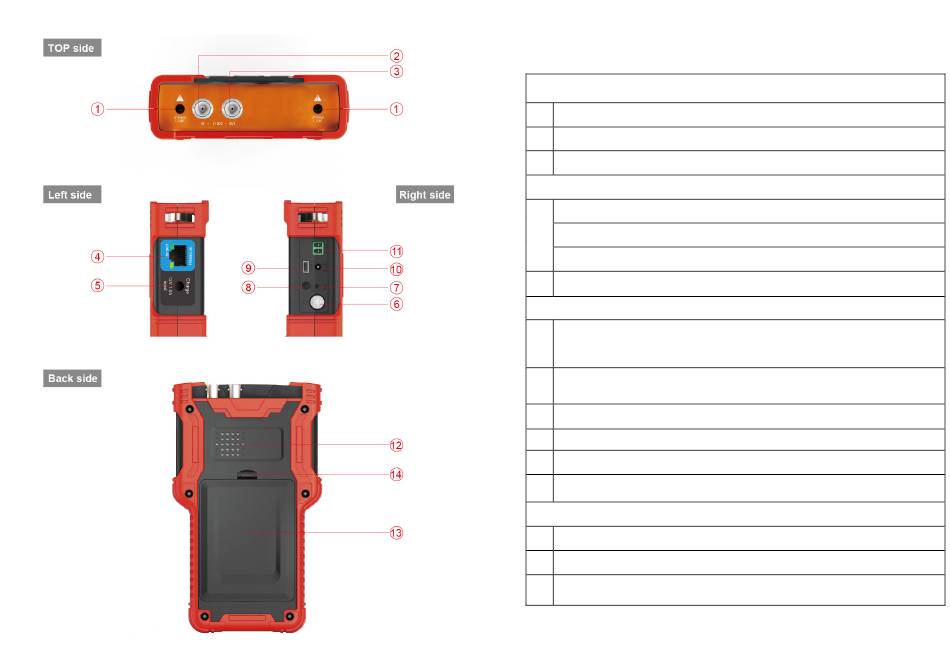

OBERE Seite

1
LED Taschenlampe
2 BNC-Anschluss mit analogem Videoeingang
3 BNC-Anschluss mit analogem Videoausgang

Linke Seite

4
Netzwerkanschluss 1 (blau) mit POE-Netzteil
POE-Netzteilanzeige (orange)
Link- und Datenanzeige für Netzwerkport 1 (grün)
5
12V 1.0A Eingang

Rechte Seite

Netzschalter: Halten Sie diese Taste 2 Sekunden lang gedrückt, um das Testgerät ein- und
6
auszuschalten. Wenn das Gerät ein- oder ausgeschaltet ist, wird durch Doppelklicken auf diese
Schaltfläche die LED-Taschenlampe ein- und ausgeschaltet.
Reset-Taste: Drücken Sie mit einem kleinen Werkzeug wie einem Stift die Taste in dem kleinen
7
Loch, um das Gerät bei Bedarf neu zu starten.
8
Audioeingang: 3,5-mm-Audioanschluss.
9
Mini-USB-Anschluss: Zum Anschließen des Geräts an einen Computer.
10
12V / 1A Ausgangsanschluss: Durchmesser 4 mm, Stiftinnendurchmesser 1,65 mm.
11
RS485-Ausgang: Zur Steuerung der PTZ
Rückseite
12
Interner Sprecher
13
Batterieabdeckung
14
Batterieabdeckschnalle
）
