Inhaltszusammenfassung für WBOX Technologies WBXMLTEST

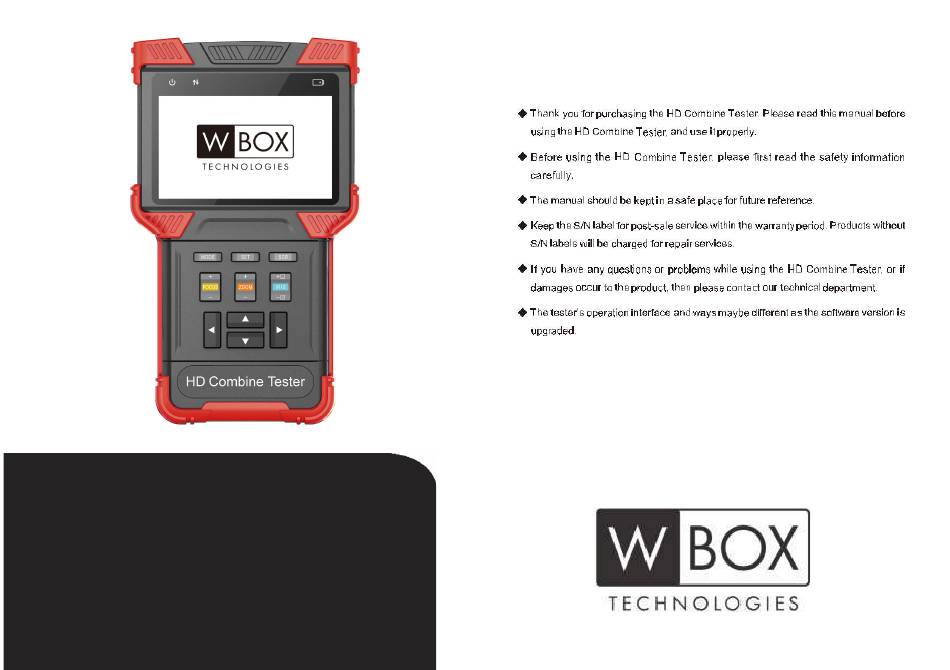

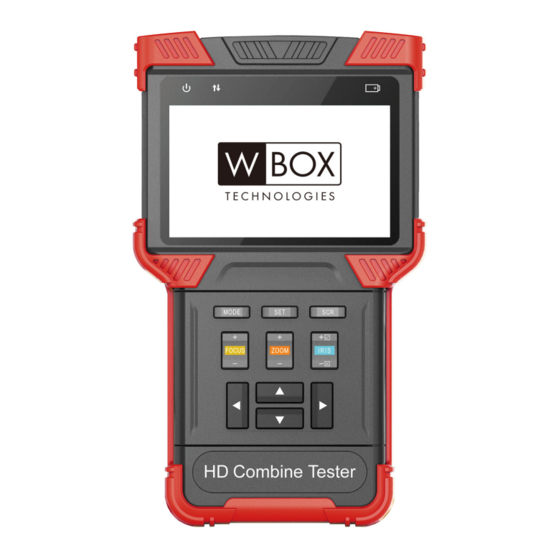

- Seite 1 COMBINE TESTER MULTI FUNCTION 4" SCREEN CCTV TEST MONITOR WBXMLTEST...
- Seite 60 ę ć ę ę ę www.wboxtech.com www.wboxtech.com...
- Seite 92 ę ć ę ę ę www.wboxtech.com www.wboxtech.com...
- Seite 93 ♦ Vielen Dank, dass Sie sich für den HD Combine Tester entschieden haben. Bitte lesen Sie dieses Handbuch, bevor Sie den HD Combine Tester verwenden, und verwenden Sie ihn ordnungsgemäß.. ♦ Bevor Sie den HD Combine Tester verwenden, lesen Sie bitte zuerst die Sicherheitsinformationen sorgfältig durch.
- Seite 95 HD COMBINE TESTER User Manual HD COMBINE TESTER Benutzerhandbuch Inhaltsverzeichnis. 3.6.2 Anschluss des analogen Videogenerators ................30 RJ45-Kabel-TDR-Test ......................30 Sicherheitsinformation ..................Netzwerkanalyse (Netzwerk-Tools) ..................32 HD Combine Tester Einführung ..............3.8.1 Ethernet-Sniff-Betrieb ......................33 Allgemeine Einführung ......................02 3.8.2 Funktionsfunktion der Subnetzliste..................
-
Seite 96: Produktfunktionen
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Produkt Höhepunkte. ♦ Lassen Sie das Gerät während des Ladevorgangs nicht unbeaufsichtigt. Wenn der Akku zu heiß wird, sollten Benutzer den Strom sofort abschalten. Die Ladezeit sollte nicht mehr als 8 Stunden betragen. ◊... - Seite 97 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Rekordern usw. verwendet werden. Das Eingangsvideosignal wird auch auf dem Bildschirm angezeigt, sodass Benutzer das Eingangsvideo mit dem Ausgangsvideo vergleichen können. Das generierte Video kann im PAL / NTSC-Format vorliegen und die EBU-Farbleiste PM5544 unterstützen. 2.3.6 Video-Schnappschuss, Aufnahme und Wiedergabe.
- Seite 98 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Power Indicator: Licht op bij het inschakelen Data Transmission Indicator: Rood licht knippert wanneer gegevens worden overgedragen Laadindicator: Rood bij het opladen, uit wanneer deze volledig is opgeladen Pictogram batterijniveau: geeft het batterijniveau aan Geeft verschillende gebruikersinterfacemenu's of video's weer Display Area Biedt verbeterde handling en extra bescherming bij het laten...
-
Seite 99: Obere Seite
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual OBERE Seite LED Taschenlampe BNC-Anschluss mit analogem Videoeingang BNC-Anschluss mit analogem Videoausgang Linke Seite Netzwerkanschluss 1 (blau) mit POE-Netzteil POE-Netzteilanzeige (orange) Link- und Datenanzeige für Netzwerkport 1 (grün) 12V 1.0A Eingang Rechte Seite Netzschalter: Halten Sie diese Taste 2 Sekunden lang gedrückt, um das Testgerät ein- und auszuschalten. -
Seite 100: Batterie Einlegen Und Aufladen
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3. Bedienungsanleitungen. 3.3 Grundlegende Startanweisung. 3.3.1 Ein- und Ausschalten des Geräts. 3.1 Batterie einlegen und aufladen. ♦ Um das Gerät einzuschalten, drücken Sie @ und halten Sie es länger als 2 Sekunden gedrückt. Das Das Testgerät verwendet eine wiederaufladbare Lithium-Ionen-Polymerbatterie. -
Seite 101: Onvif-Test
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.4 ONVIF-Test. Ethernet-Datenflussmonitor. ② Die ONVIF-Testfunktion dient als dreistufige Anleitung zur Fehlerbehebung. Es kombiniert Ethernet- Dieses Symbol zeigt den aktuellen Ethernet-Verkehrsfluss an. <- ist der ausgehende Datenfluss in b / s, Tests, IP-Einstellungen, Kameraerkennung, Kameraautorisierung, Videoanzeige, PTZ-Steuerung, kb / s und mb / s. - Seite 102 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Einstellungsbildschirm wird angezeigt. unterstützt die MDI / MDIX-Verbindung. Die Kamera kann über ein eigenes 12-V-Netzteil oder über den 12-V / 1A-Ausgang des Testers mit Strom versorgt werden. Wenn Sie den 12V / 1A-Ausgang des Testers verwenden, verwenden Sie bitte das 12V-Ausgangskabel, um den 12V-Ausgangsanschluss und den 12V-Stromanschluss der Kamera zu verbinden..
- Seite 103 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Wenn der Eingang verbunden ist, drücken Sie zur Bestätigung Q. Erkennungsanforderung oder können aufgrund unterschiedlicher IP-Subnetzeinstellungen nicht antworten. In einem solchen Fall sollte der Benutzer zuerst zu Schritt 1 zurückkehren und die lokale IP so einstellen, dass sie sich im selben Subnetz wie die Kamera befindet (Bitte denken Sie daran, dass Ihre Wenn bestätigt wird, dass die Netzwerkverbindungsinformationen normal sind und der Tester eine IP lokale IP nicht mit anderen Geräten im Netzwerk in Konflikt stehen kann).
- Seite 104 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Oben im Bild werden die Auflösung des Kameravideos, die Bildwiederholfrequenz und die Komprimierungsmethode angezeigt. Press keys selection password under the user name and password, Selection Stated to confirm. If the password under the user name and password are more, you can press directly to paging up.
-
Seite 105: Onvif-Videotest
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 342.5 Kameraeinstellungen. 3.4.3 ONVIF-Videotest. Drücken Sie die Taste [Einstellen], um den Bildschirm mit den Kameraeinstellungen aufzurufen.. In diesem Schritt zeigt der Tester das Kameravideo an, steuert die PTZ- und Kameraeinstellungen... 3.4.3.1 Anzeigen von Echtzeitvideos der Kamera. - Seite 106 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3^4.3.2 ONVIF PTZ-Steuerung. folgende Beispiel: Durch Drücken der Taste <> wird in den Vollbild-Videoanzeigemodus gewechselt, und alle Anzeigeinformationen werden ausgeblendet. Videobild deckt größten Teil Bildschirmbereichs ab. Aufgrund von Unterschieden zwischen Breite und hohem Verhältnis kann ein Teil des Bildschirms schwarz sein und nichts anzeigen.
- Seite 107 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Videoaufnahme. 3.4.3.5 ONVIF Video Digital Zoom. Wenn Sie auf dem Videoanzeigebildschirm die Taste 1 drücken, wird die Ansicht digital vergrößert, Drücken Sie in der Bildanzeige-Oberfläche die Taste, um die Aufnahme des aktuell ausgestrahlten während Sie durch Drücken der Taste Q verkleinern.
-
Seite 108: Anschließen An Eine Analoge Kamera
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Steuerung der PTZ zu senden. Schnittstelle automatisch identifiziert werden. Einschließlich Simulationsstandard NTSC und PAL formales Signal. Simulation des hochauflösenden HD-CVI-, HD-TVI- und AHD-Singalformats. 3.S.2 Analogkameratest. Bildformat- und Auflösungsinformationen können in der Benutzeroberfläche angezeigt werden. ( wie Drücken Sie die Taste [Modus], um „Analogkameratest“... -
Seite 109: Analoges Video, Analoge Hd-Videoaufnahme Und Videoaufnahme
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual angezeigt: Im Digitalzoom-Modus wird durch Drücken von E, S, D und F das Anzeigefenster um das Bild verschoben, um verschiedene Teile des Bildes zu überprüfen. 3.5.4 Analoges Video, analoge HD-Videoaufnahme und Videoaufnahme. Drücken Sie in der analogen Videoschnittstelle die Taste W, um einen Screenshot aufzunehmen, und auf dem Bildschirm werden der Dateiname und der Pfad "Bildschirmschnappschuss gespeichert"... -
Seite 110: Hd-Koaxiale Ptz-Steuerung
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.5.5 HD-koaxiale PTZ-Steuerung. 3.5.6 RS485 PTZ-Steuerung. Wenn Sie auf dem analogen Videobildschirm die Taste <set> drücken, wird das Einstellungsmenü für Wenn Sie auf dem analogen Videobildschirm die Taste <set> drücken, wird das Einstellungsmenü für RS485 PTZ angezeigt: Verwenden Sie die Pfeiltasten, um ein Element auszuwählen, und die Pfeiltasten, RS485 PTZ wie folgt angezeigt : um es anzupassen... -
Seite 111: Analoger Videogenerator
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.6.2 Anschluss des analogen Videogenerators. Verwenden Sie das RS485-Kabel, um das PTZ-RS485-Kabel anzuschließen, und verwenden Sie dann die Tasten <>, um die PTZ zu steuern.. Wie nachstehend : Einige Voreinstellungsnummern werden für Kamerafunktionen verwendet, d. H. Voreinstellung 95 wird zum Aufrufen des Kamera-OSD verwendet. - Seite 112 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.7.1 Kabel-TDR-Testbildschirm und Betrieb. nur für einige Gerätemodelle verfügbar. 3.8 Netzwerkanalyse (Netzwerk-Tools). Drücken Sie die Taste <Modus>, um die Kabel-TDR-Testfunktion auszuwählen. Drücken Sie dann die Taste 』, um die TDR-Testfunktion aufzurufen: Die Netzwerkanalyse ist eine Kombination mehrerer Netzwerk-Tools, einschließlich Ethernet-Sniff, Subnetzliste und Ping-Test.
- Seite 113 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Sobald der Ethernet-Sniff gestartet ist, hört der Tester das Netzwerk weiter ab, wartet auf Broadcast- Das Anzeigeformat der Subnetzliste lautet: XX-XX-XX-XX-XX-XX l.l.l.l N ms. Dabei ist XX die in Daten und erkennt MAC- und IP-Adressen. Nicht aufgeführte MAC- und IP-Adressen werden der Liste HEX angezeigte MAC-Adresse, I die dezimal angezeigte IP-Adresse und N die Netzwerklatenz.
- Seite 114 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.8.3.2 Ping-Vorgang. Zur Verwendung der Ping-Funktion werden IP-Adresse, Masken und Ziel benötigt. Wenn das Ziel eine Domain ist, werden auch ttien DNS und Gateway benötigt. Um IP, Maske, DNS und Gateway einzurichten, drücken Sie die Taste。 <set> und richten Sie sie auf der IP-Einstellungsoberfläche ein.
-
Seite 115: Aufnahme Wiedergeben (Hd Coaxial Unterstützt Kein Video)
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.9 Aufnahme wiedergeben (HD Coaxial unterstützt kein Video) In dieser Oberfläche können Sie den Ordner öffnen: PDrücken Sie [Set], um den Ordner zu löschen, drücken Sie H zur Bestätigung und drücken Sie andere Tasten, um den Vorgang abzubrechen. - Seite 116 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.11 Datenmonitor Mit dieser Funktion können Daten auf dem RS485-Bus empfangen und angezeigt werden, während die Dome-Kamera gewartet wird. Durch diese Datenanalyse kann festgestellt werden, welches Protokoll der PTZ-Controller verwendet. Es kann nicht festgestellt werden, ob die Daten normal sind oder nicht..
-
Seite 117: Geräte-Setup
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.12 Geräte-Setup 3.12.1 Einrichten der automatischen Ausschaltzeit. Nachdem Sie die Einstellungen geändert haben, drücken Sie Q, um die Einstellungen zu speichern. Wählen Sie die automatische Ausschaltzeit und passen Sie die Einstellungen mit den Tasten <> an. Das Mit dieser Funktion können Benutzer einige Systemparameter einrichten. - Seite 118 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 3.12.6 Software Upgrade. eine Verbindung zum Software-Upgrade-Server her und versucht, automatisch eine neue Softwareversion zu finden. Die Testersoftware kann online aktualisiert werden. Wenn eine neue Version gefunden wird, werden die neue Versionsnummer und die aktuelle Wählen Sie im Geräteeinstellungsbildschirm "Software-Upgrade / Die aktuelle Softwareversion wird Versionsnummer angezeigt.
- Seite 119 HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual Aufgrund von Problemen beim Datenaustausch ist die USB-Speicherfunktion standardmäßig deaktiviert. Um Verwenden Sie ein USB-Mini-B-Kabel, um den Tester an einen Computer anzuschließen. Der weitere in den USB-Speichermodus zu gelangen, rufen Sie den Bildschirm für die Geräteeinstellungen auf und Betrieb ist der gleiche wie bei einem herkömmlichen USB-Laufwerk..
-
Seite 120: Spezifikationen
HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual 4. Spezifikationen Modell HD-Mähdrescher TDR RJ45-Kabeltest Modell HD-Mähdrescher WBXMLTEST RJ45-Kabeltest RJ45-Kabeltest Testen Sie die Länge von vier Drahtpaaren. Maximal IPC-Test Testen Sie die 200 Meter, +/- 1 Meter Protokoll ONVIF, RTSP, RTP... - Seite 124 ę ć ę ę ę www.wboxtech.com www.wboxtech.com...
