3.7.1 Pantalla de prueba y operación del cable TDR.
Presione la tecla (modo) para seleccionar la función de prueba TDR de cable. Presione la tecla, luego
ingrese a la función de prueba TDR:
B --------

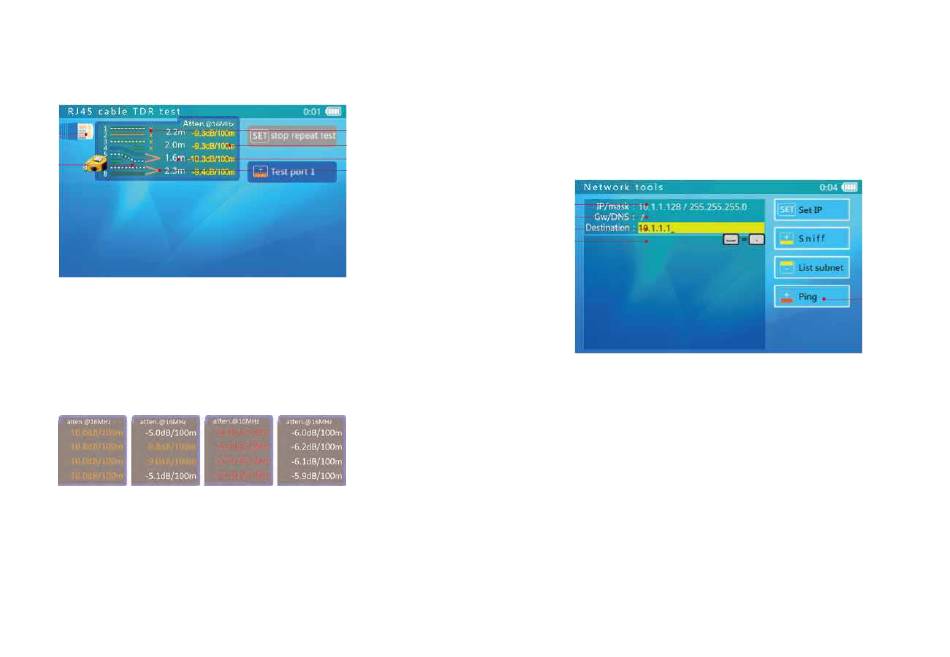

A. Icono del puerto de red 1: un icono de cinta métrica parpadea en la pantalla cuando se prueba un
cable.
B. Pantalla de resultados de la prueba del puerto de red 1. Esta área muestra los resultados de la prueba
de la última medición. 12 36 45 78 representa los 4 cables trenzados dentro del cable RJ45. Los estados
pueden ser "normales", "abiertos" o "cortos1'.
Ejemplo de calidad como abajo:
Nota:
El resultado de la prueba puede verse afectado por la temperatura, la humedad, el diámetro del
cable y el dieléctrico del cable. Los resultados de las pruebas son solo de referencia, no para
mediciones formales.
La medida continua es para ayudar a probar múltiples cables, y no aumentará la precisión de la
prueba.
Cuando un cable está perfectamente terminado debido a una reflexión realmente débil desde el
extremo del cable y puede haber una reflexión más fuerte desde otra unión de cable, entonces el
resultado de la medición puede ser más corto que la longitud real del cable. Se recomienda
3.8 Análisis de red (herramientas de red).
El análisis de red es una combinación de varias herramientas de red, incluido el olfateo de Ethernet, la
lista de subredes y la prueba de ping ... Presione la tecla (modo | para seleccionar el análisis de red.
Presione la tecla o espere 2 segundos para ingresar al análisis de red. Elementos o pantalla de análisis de
—Open
red :
— Length or break point
—Cable attenuation
-Short
A.
B.
[establecer], salte a la interfaz de configuración de IP y luego cambie la configuración. Se admiten
DHCP e IP estática.
C.
HD COMBINE TESTER Manual del usuario
desconectar el otro extremo del cable y medir desde ese extremo. La función TDR es solo para
algunos modelos de dispositivos.
A
B
C
D
Introducción a la interfaz de la función de análisis de red:
A. Pantalla de dirección IP y máscara: para cambiar esta configuración, presione la tecla
B. Puerta de entrada y pantalla DNS: para cambiar la configuración, la operación es la misma que la
