HD COMBINE TESTER Manuale dell'utente
3.S.2 Test telecamera analogica
Premere il tasto, per selezionare "Test telecamera analogica. Attendere 2 secondi o premere il tasto freccia
per accedere al test video analogico.

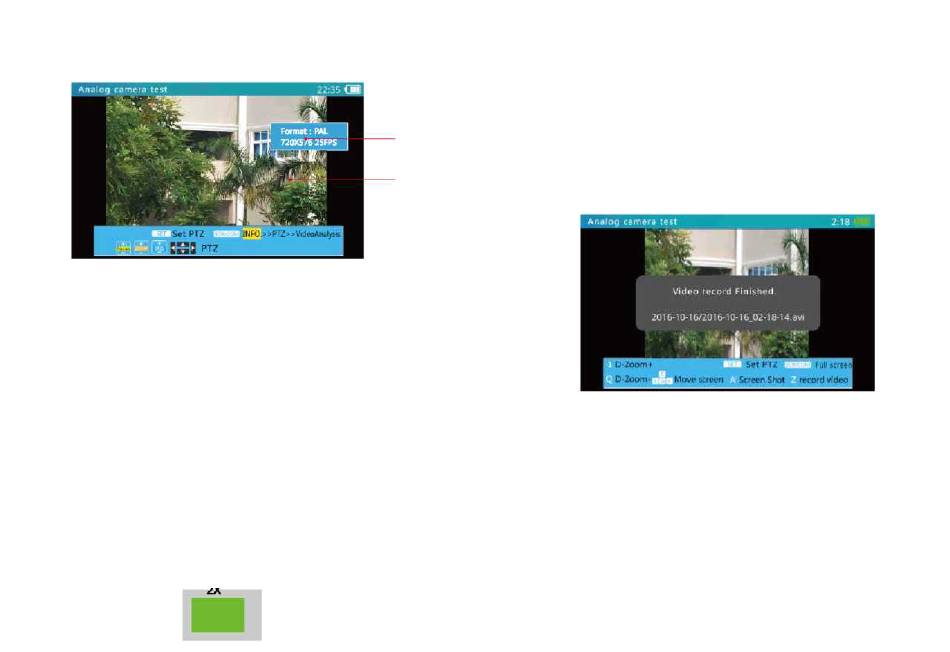

Nell'interfaccia di test della telecamera analogica, può identificare automaticamente il sistema e la
risoluzione del segnale dell'interfaccia BNC. Compreso il segnale formale standard NTSC e PAL di
simulazione. Simulazione del formato HD-CVI ad alta definizione, HD-TVI, AHD singal.
Il formato dell'immagine e le informazioni sulla risoluzione possono essere visualizzate nell'interfaccia.
(come mostrato sopra
A. Area di visualizzazione video
A causa dei rapporti tra larghezza dell'immagine e altezza variabili, l'immagine visualizzata potrebbe non
essere a schermo intero. Alcune parti dello schermo potrebbero essere nere.
B. Informazioni sul segnale
Quest'area mostra il formato video, la risoluzione, la frequenza dei fotogrammi e il livello del segnale.
3.5.3 Visualizzazione completa dello schermo e della parte dell'immagine video
analogica
Dopo aver inserito la funzione di test video analogico, premere il tasto per accedere o uscire dalla modalità
a schermo intero. In modalità schermo intero, l'interfaccia utente è nascosta.
Per lo zoom digitale, premere il tasto "1" o "Q" per ingrandire o ridurre.
In modalità zoom digitale, verrà visualizzato un diagramma di zoom nell'angolo in basso a destra, che
mostra il rapporto di visualizzazione:
HD COMBINE TESTER Manuale dell'utente
In modalità zoom digitale, premendo E, S, D e F si sposta la finestra di visualizzazione intorno
all'immagine per ispezionare diverse parti dell'immagine.
3.5.3 Video analogico, acquisizione video analogico HD e registrazione video
Nell'interfaccia video analogica, premere il tasto W per catturare una schermata e lo schermo visualizzerà
il nome e il percorso del file "Istantanea schermata salvata".
A
Nell'interfaccia video analogica, premere il tasto N "per avviare la registrazione del video trasmesso
corrente, premere nuovamente il tasto" Z "per terminare la registrazione video. Alla fine della
registrazione video verrà visualizzato" Registrazione video terminata ", il nome e il percorso del file.
B
L'esempio come di seguito:
