HD COMBINE TESTER User Manual HD COMBINE TESTER User Manual

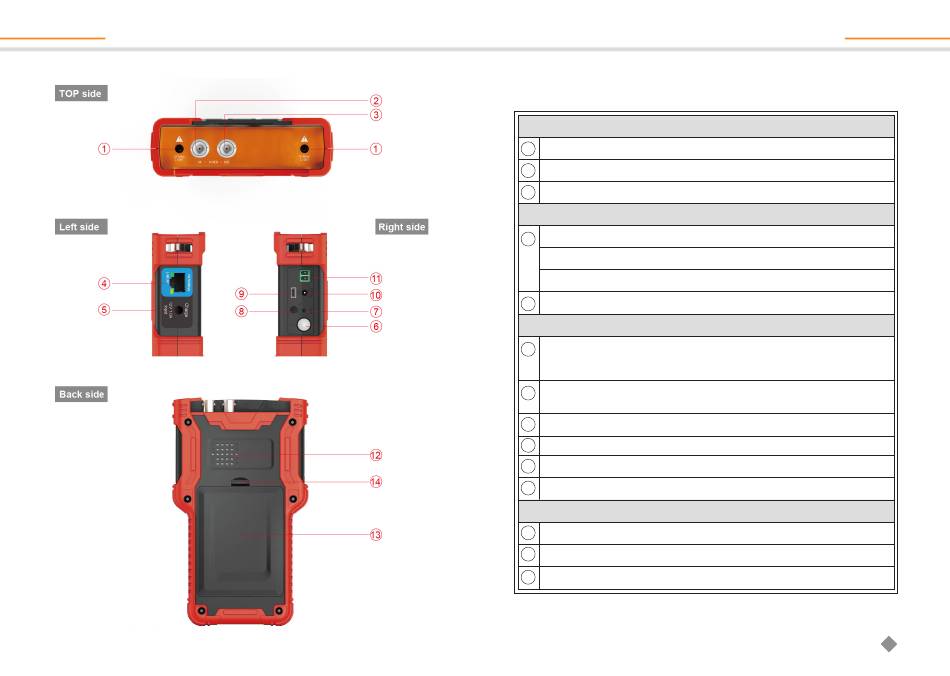

TOP side
1
LED svítilna světlo
2
Konektor BNC analogového vstupu videa
3
Konektor BNC analogového video výstupu
Left side
Síťový port 1 (modrý) s napájecím zdrojem POE
4
Indikátor napájení POE (oranžová)
Indikátor propojení a dat síťového portu 1 (zelená)
5 12V 1.0A vstup

Right side

Vypínač: Stisknutím a podržením po dobu 2 sekund zapnete/vypnete
6
testovací zařízení. Když je zařízení zapnuté nebo vypnuté, poklepáním na
toto tlačítko se rozsvítí / vypne kontrolka LED.
Tlačítko reset: Pomocí malého nástroje, jako je pero, stiskněte tlačítko uvnitř
7
malého otvoru pro restartování zařízení v případě potřeby.
8 Audio vstup: 3,5 mm audio konektor
9
Mini USB konektor: Slouží k připojení zařízení k počítači
10
Výstupní konektor 12V/1A: průměr 4 mm, vnitřní průměr čepu 1,65 mm
11
RS485 Výstup: Používá se k ovládání PTZ

Back side

12 Interní reproduktor
13
Kryt baterie
14 Spona krytu baterie
