13 Funktionsprüfung
Der KaController bietet die Möglichkeit, die Funktion der ange-
schlossenen externen Geräte unabhängig von der Software-Appli-
kation zu prüfen.
Die Funktion einzelner Baugruppen, wie z. B. des EC-Ventilators,
kann über Eingaben am KaController direkt aktiviert und überprüft
werden.
Hardwaremäßige Verriegelungen sind bei der Funktionsprüfung
zu beachten (siehe jeweiliger Schaltplan!).

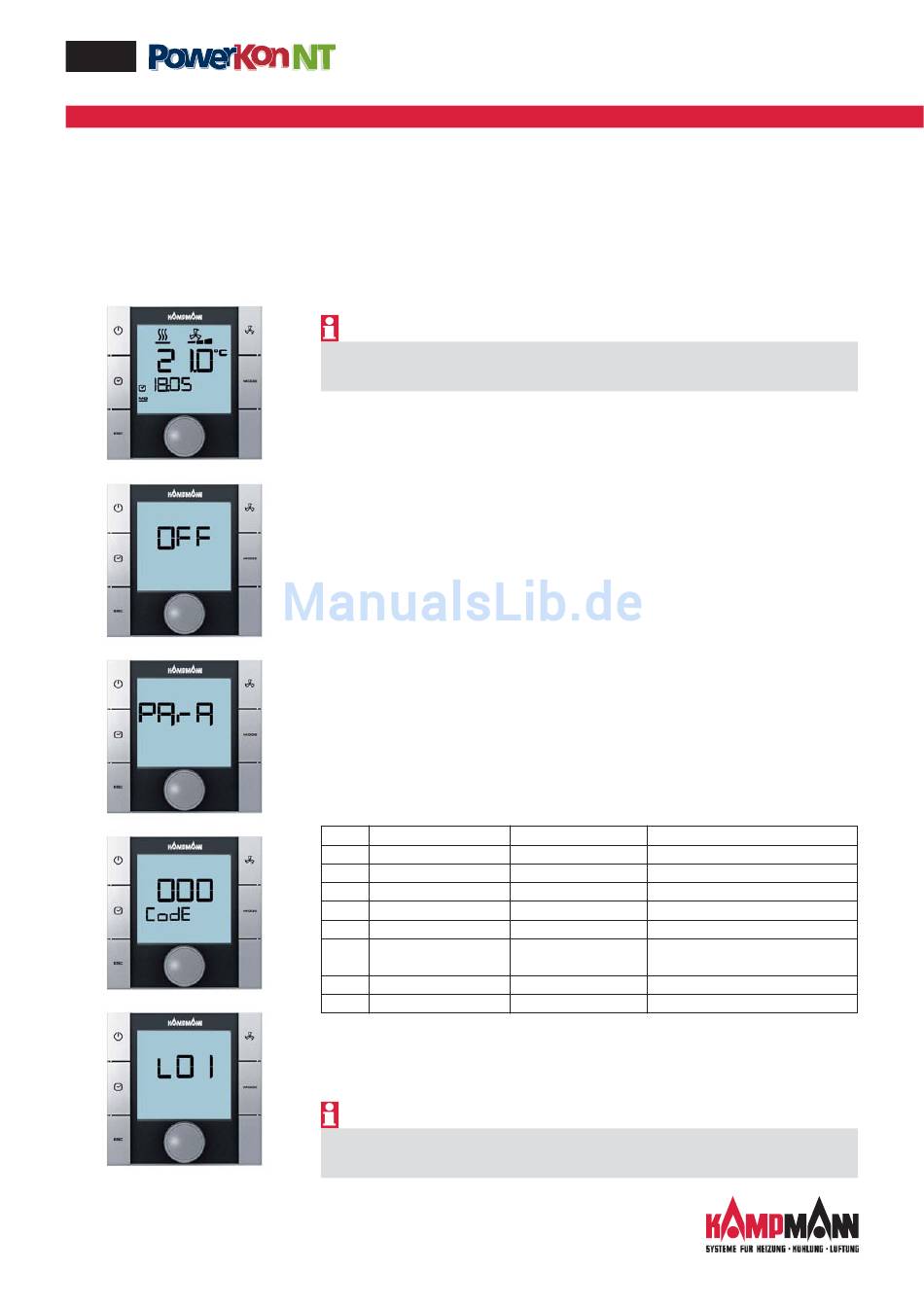

Die Funktionsprüfung der angeschlossenen Baugruppen wird durch
folgende Bedienschritte aufgerufen und ausgeführt:
1. Der PowerKon NT ist auszuschalten durch:
• • Drücken der ON/OFF-Taste
oder
• • Drücken des Navigators für min. 5 Sek.
oder
• • Drehen des Navigators links herum bis OFF angezeigt wird
2. Aufrufen der Funktionsprüfung durch Drücken des Navigators für
mindestens 10 Sekunden. Im Display wird in Sequenz der Hinweis
„Para" und anschließend „CODE" mit dem Wert 000 eingeblendet.
3. Durch Drehen des Navigators das Passwort (Code) 77 anwählen
und durch Drücken des Navigators bestätigen.
4. Im Display wird „L01" angezeigt und die Funktionsprüfung der
angeschlossenen Baugruppen kann beginnen.
Hinweis: Durch Drücken des Navigators werden die einzelnen
Prüfschritte aufgerufen.
Nach Beendigung der Prüfung (L08) wird automatisch die Stan-
dardansicht mit der Einblendung OFF angezeigt.
Step Ein- Ausgang
L01* Eingang AI1
L02* Eingang AI2
L03* Eingang AI3
L04 Eingang DI1
L05 Eingang DI2
L06 Lüfterdrehzahl
0..10V
L07 Ventilausgang 1
L08 Ventilausgang 2
* Über die Einstellung der DIP-Schalter ermittelt die Steuerung automatisch
die notwendigen Fühlersensoren an den analogen Eingängen AI1-AI3. Sind
Fühlersonsoren defekt oder nicht angeschlossen, wird die Fehlfunktion
durch das Blinken der jeweiligen Anzeige (L01-L03) angezeigt.
Hardwaremäßige Verriegelungen sind bei der Funktionsprüfung
zu beachten (siehe jeweiliger Schaltplan!).
Anzeige blinkt Anzeige blinkt nicht
Fühler defekt Fühler i.O.
Fühler defekt Fühler i.O.
Fühler defekt Fühler i.O.
Kontakt offen Kontakt geschlossen
Kontakt offen Kontakt geschlossen
-- Steigende Ansteuerung
Lüfter 0V --> 10V
-- Ausgang V1 aktiv
-- Ausgang V2 akti v
