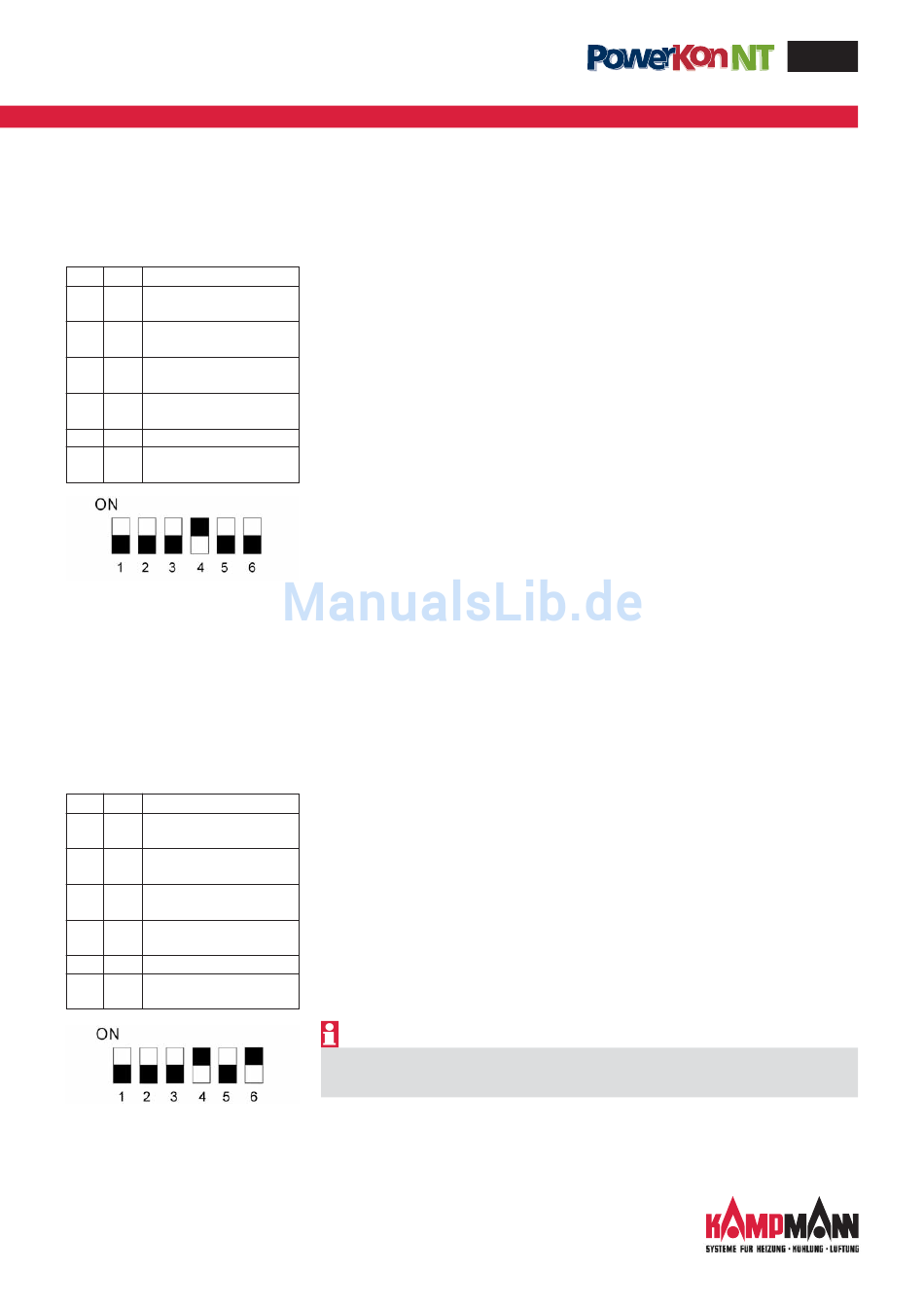

DIP-Schalter-Werkseinstellung für die
Geräteausführung:
PowerKon NT mit Regelungsausstat-
tung C0
(C0=PowerKon NT mit eingebautem
KaController)
DIP C0
DIP1 OFF OFF = Ansteuerung
über 0..10V inaktiv
DIP2 OFF OFF ist zwingend ein-
zustellen
DIP3 OFF OFF = kein Anlege-
fühler montiert
DIP4 ON ON = Umschaltung
Heizen/Kühlen über DI2
DIP5 OFF OFF = 2-Leiter-System
DIP6 OFF OFF = Regelung auf
Ansaugfühler
DIP-Schalter-Werkseinstellung für die
Geräteaus-führung:
PowerKon NT mit Regelungsausstat-
tung C1
(C1=PowerKon NT ohne eingebau-
tem KaController)
DIP C1
DIP1 OFF OFF = Ansteuerung
über 0..10V inaktiv
DIP2 OFF OFF ist zwingend
einzustellen
DIP3 OFF OFF = kein Anlege-
fühler montiert
DIP4 ON ON = Umschaltung
Heizen/Kühlen über DI2
DIP5 OFF OFF = 2-Leiter-System
DIP6 ON ON = Regelung auf
Sensor im KaController
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
4. DIP-Schalter Nr. 4
In einem 2-Leiter-System kann die Umschaltung Heizen/Kühlen
mittels eines externen Kontakts über den DIP-Schalter Nr. 4 ein-
gestellt werden:
a) DIP-Schalter Nr. 4 = ON (Werkseinstellung)
Beschaltung des Digitaleingangs DI2
externer Kontakt Offen --> Heizen
externer Kontakt Geschlossen --> Kühlen
b)DIP-Schalter Nr. 4 = OFF
Umschaltung Heizen/Kühlen über DI2 inaktiv
Werkseinstellung: ON
5. DIP-Schalter Nr. 5
Die Konvektorausführung (2-Leiter/4-Leiter) kann über den DIP-
Schalter Nr. 5 eingestellt werden.
DIP-Schalter-Nr. 5 = OFF --> 2-Leiter-System
DIP-Schalter-Nr. 5 = ON
Wichtig: PowerKon NT gibt es nur in der Ausführung 2-Leiter, so
daß der DIP-Schalter Nr. 5 zwingend auf OFF gestellt werden
muss!!
Werkseinstellung: OFF
6. DIP-Schalter Nr. 6
Zur Erfassung der Raumtemperatur besteht die Möglichkeit, den
internen Temperatursensor des KaControllers oder einen Ansaug-
fühler/externen Raumtemperaturfühler zu nutzen.
DIP-Schalter Nr. 6 = OFF
Erfassung der Raumtemperatur über einen Ansaugfühler/exter-
nen Raumtemperaturfühler.
DIP-Schalter Nr. 6 = ON
Erfassung der Raumtemperatur über den internen Sensor des Ka-
Controllers
Werkseinstellung Ausführung -C0: OFF
(C0= PowerKon NT mit eingebautem KaController)
Werkseinstellung Ausführung -C1: ON
(C1= PowerKon NT ohne eingebautem KaController)
Bei Folgegeräten ohne Ansaugfühler muss der DIP-Schalter Nr. 6
auf ON gestellt werden!
KaControl für PowerKon NT
--> 4-Leiter-System
