11.3.7 Lüfteransteuerung (Einstellung Powerstufe)
Im Automatikbetrieb wird die Raumtemperatur zunächst mit natürlicher Konvektion und anschließend
durch eine stetige Anpassung der Lüfterdrehzahl ausgeregelt.
Um dem Raum kurzfristig eine hohe Wärmemenge zuzuführen, hat der Anwender die Möglichkeit über
den KaController eine Powerstufe (Schnellaufheizung) zu aktivieren.
Nach Aktivierung der Powerstufe schaltet die Steuerung spätestens nach 15 Minuten (Zeitdauer über P27
einstellbar) oder nach Erreichen der gewünschten Raumtemperatur in den Automatikbetrieb zurück.
Die Einstellung der Lüfteransteuerung und Powerstufe ist in den nachfolgenden Abschnitten beschrie-
ben.
11.3.7.1 Maximale Lüfterdrehzahl über Parameter P50
Parameter P50
Über den Parameter P50 wird die maximale Lüfterdrehzahl eingestellt und begrenzt.
Funktion
P50 Maximale Lüfterdrehzahl
Alternativ kann die maximale Lüfterdrehzahl über das Potentiometer auf der Steuerplatine eingestellt
werden.
Der minimal eingestellte Wert aus P50 und dem Potentiometer wird als maximale Lüfterdrehzahl
ausgeführt!
Beispiel: P50 = 80 %
Potentiometer = 50 %
--> maximale Lüfterdrehzahl = 50 %
Werkseinstellung
Potentiometer: 30 %
30
11.3.7.2 Maximale Lüfterdrehzahl über Potentiometer
In der Werkseinstellung wird die maximale Drehzahl des Lüfters über
die Potentiometerstellung vorgegeben.
Die Potentiometerstellung ist standardmäßig auf 30 % eingestellt.
Mit der Potentiometereinstellung 30 % wird ein maximaler Schall-
druckpegel von 28 dB(A) (Mittelwert über alle Baulängen) im Lüfter-
automatikbetrieb eingehalten.

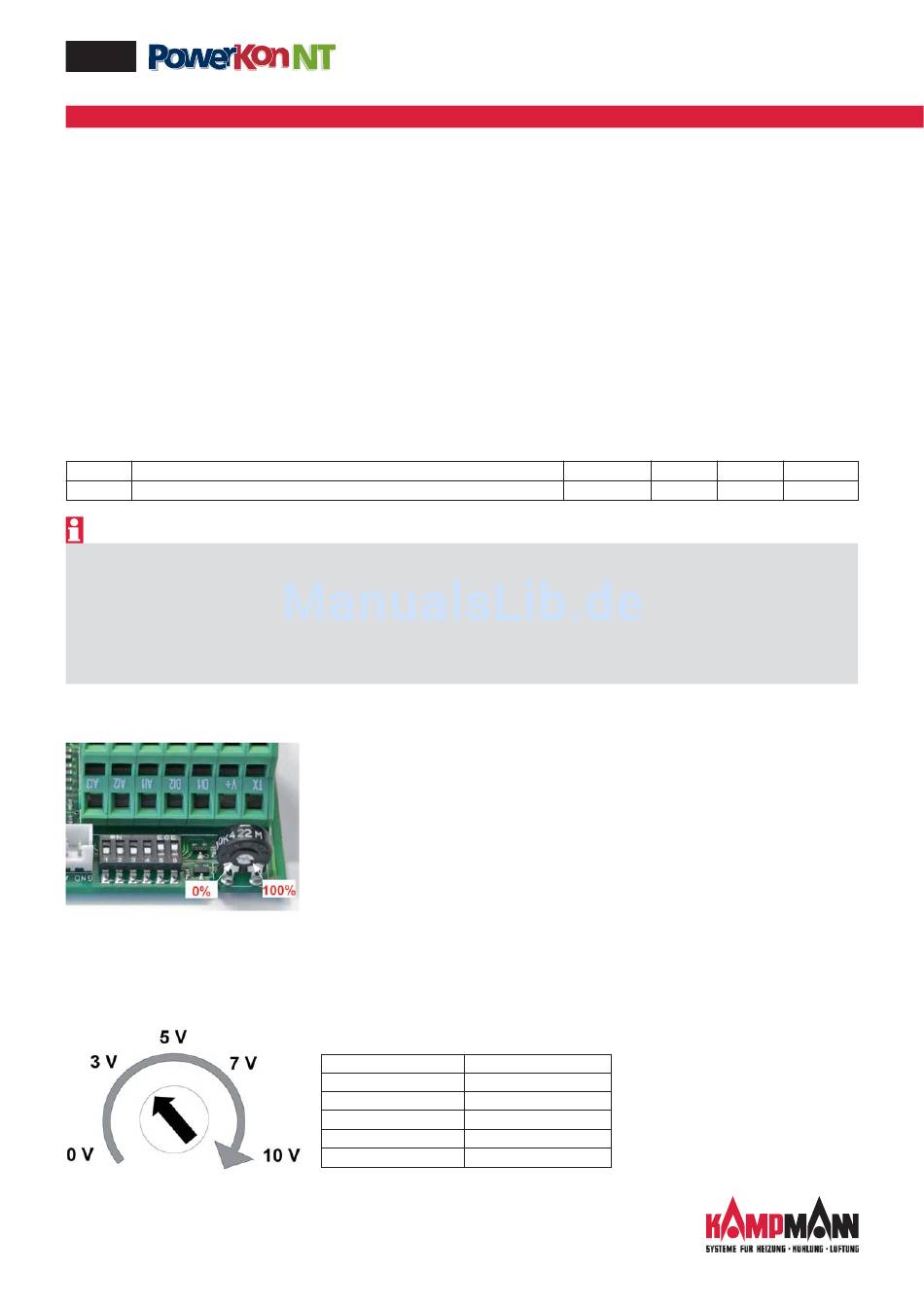

Potentiometer-Einstellung:
• Schalten Sie die Steuerung spannungsfrei bevor Sie mit der Potentio-
meter-Einstellung beginnen.
• Zur Potentiometer-Einstellung nehmen Sie den Deckel der Steuerein-
heit ab. Das Potentiometer befindet sich auf der Steuerplatine direkt
neben den DIP-Schaltern.
• Über das Potentiometer kann die maximale Drehzahl in der Lüfter-
automatik begrenzt werden (Parameter P50 ist zu beachten!).
Mittelwert Schalldruckpegel dB(A)
Potentiometer Schalldruckpegel
0 Volt
3 Volt
5 Volt
7 Volt
10 Volt
Standard Min
100 0
0 dB(A)
28 dB(A)
41 dB(A)
46 dB(A)
51 dB(A)
Max Einheit
100 %
