2-Leiter Anwendung mit
Ansteuerung über 0..10V
Ansteuerung Ventil
Heizen/Kühlen
Ventilatoransteuerung
INSTALLATIONS- UND BEDIENUNGSANLEITUNG

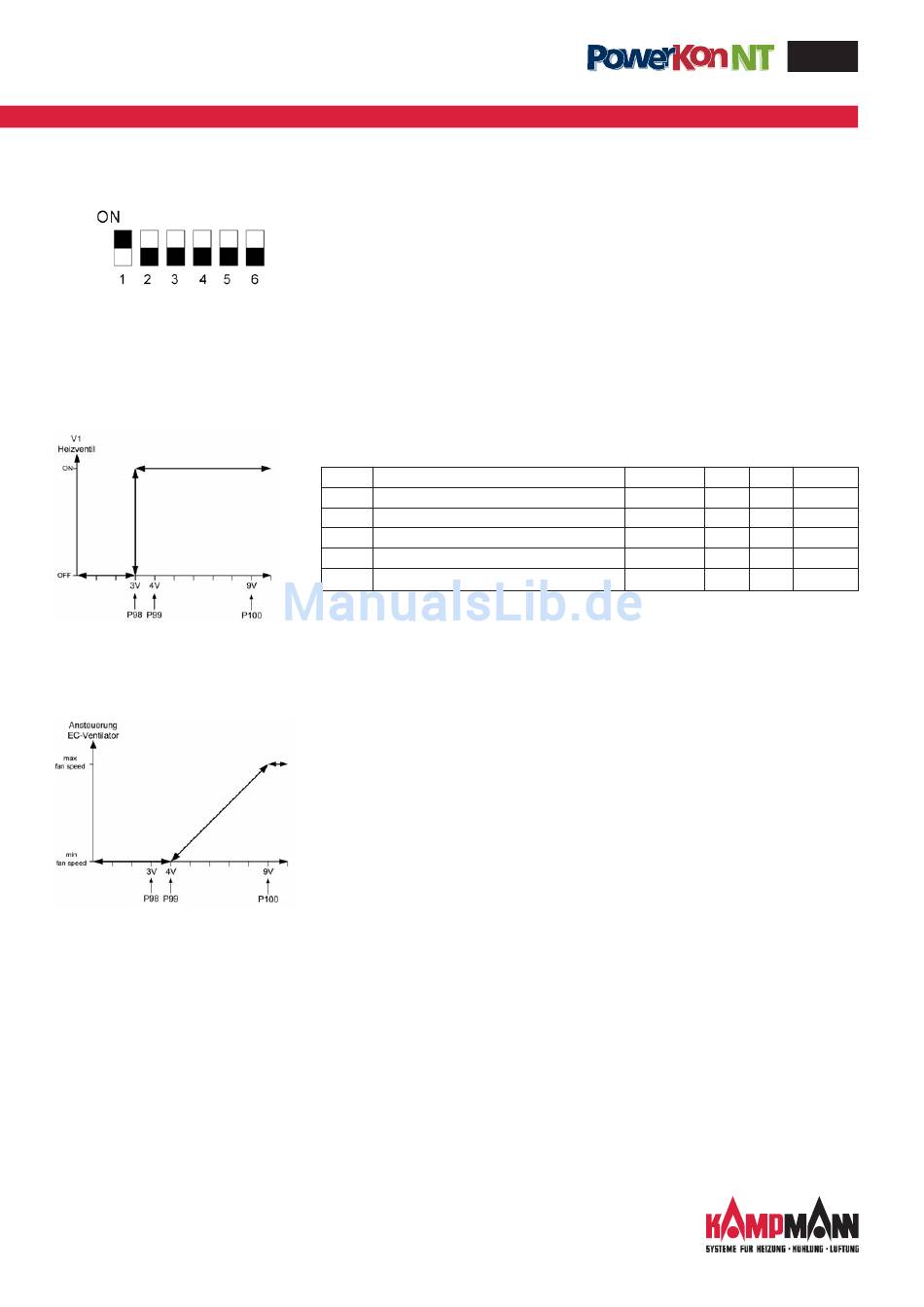

11.3.13 Externe Ansteuerung über 0..10 Volt
Über die analogen Eingang AI2 besteht die Möglichkeit, das Ventil
und den EC-Ventilator mittels eines 0..10 Volt-Signals anzusteuern.
In 2-Leiter-Anwendungen müssen die DIP-Schalter für eine Ansteue-
rung mittels eines 0..10 Volt-Signals gemäß der Abbildung einge-
stellt werden.
Das Steuersignal 0..10 V ist an den analogen Eingang AI2 anzu-
schließen.
Kühlen/Heizen 0..10 V --> Analoger Eingang AI2
Parametereinstellung zur Ansteuerung des PowerKon NT über ein
bauseitiges 0..10 Volt-Signal
Funktion
P50** Maximale Lüfterdrehzahl
P51 Minimale Lüfterdrehzahl
P98 Einschaltgrenzwert Ventil
P99 Startpunkt Lüfterdrehzahl (min) 40
P100 Endpunkt Lüfterdrehzahl (max)
** Bitte beachten, dass die maximale Lüfterdrehzahl über die Po-
tentiometereinstellung oder über den Parameter P50 (Min-Aus-
wahl) vorgegeben wird!
KaControl für PowerKon NT
Standard Min Max Einheit
100 0 100 %
0 0 100 %
30 0 100 V/10
0 100 V/10
90 0 100 V/10
1.28
