KaControl für PowerKon NT
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
20

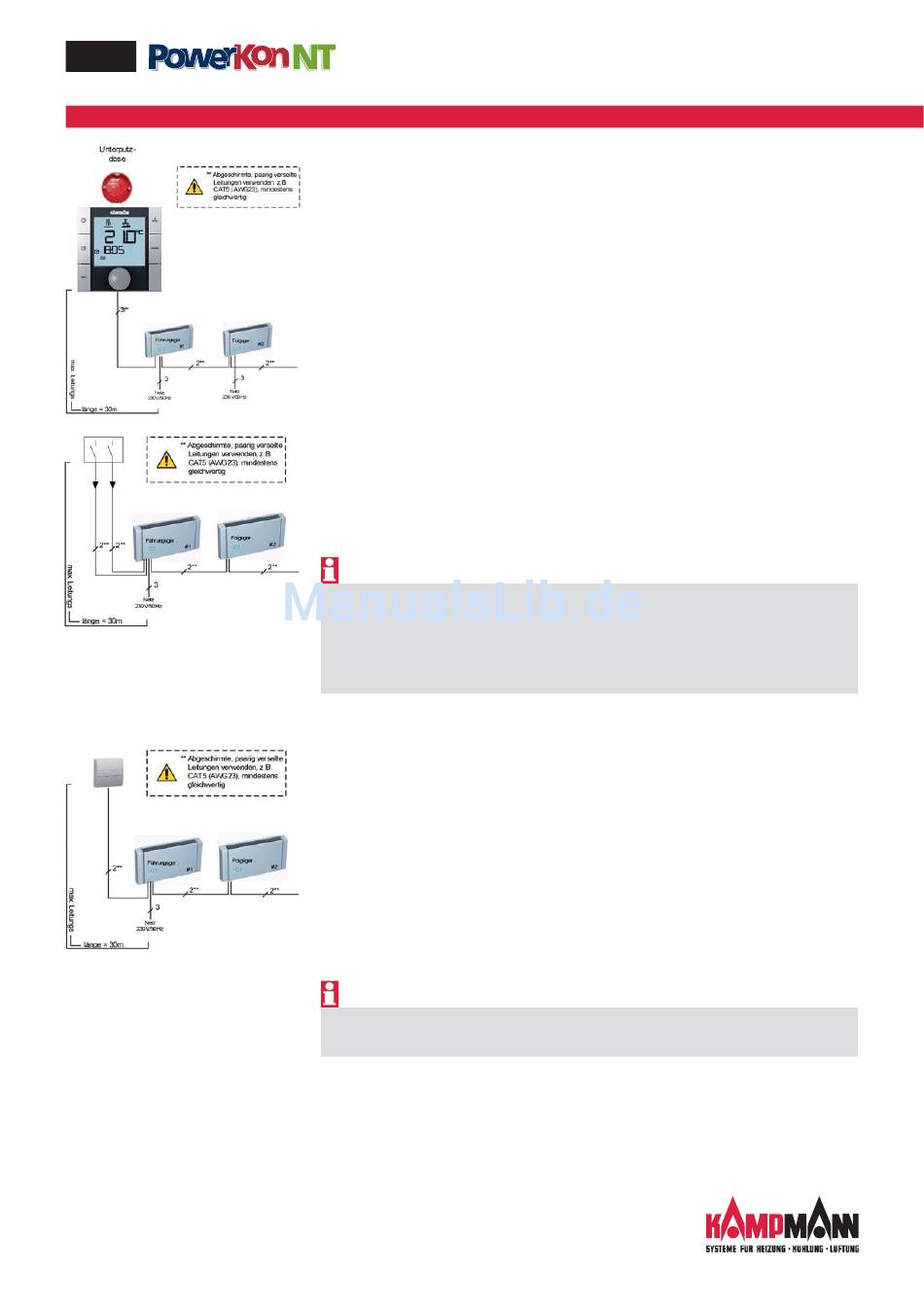

6.3 KaController

• Für den KaController ist eine Unterputzdose erforderlich.
• Schließen Sie den KaController an den nächstgelegenen Power-
Kon NT gemäß Schaltplan an.
Die maximale Buslänge zwischen KaController und PowerKon NT
beträgt 30 m.
• Durch den Anschluss eines KaControllers wird der jeweilige
PowerKon NT automatisch Führungsgerät im Regelkreis.
6.4 Externer Raumtemperaturfühler
• Alle Powerkon NT Führungsgeräte vom Typ C1 verfügen über
über einen analogen Eingang zum Anschluss eines externen
Raumtemperaturfühlers.
• Schließen Sie die Leitungen gemäß Schaltplan an und konfigurie-
ren Sie die Funktionen mittels KaController.
• Die Leitungslänge zwischen dem Führungsgerät und dem Raum-
temperaturfühler darf max. 30 m betragen.
An den Folgegeräten ist der Anschluss eines externen Raumtem-
peraturfühlers nicht möglich.
Bei Verwendung eines externen Raumtemperaturfühlers an
einem Führungsgerät ist der DIP-Schalter Nr. 6 entsprechend Ab-
schnitt 10 einzustellen.
6.5 Eingänge zur Verarbeitung ext. Kontakte (z. B. Fenster-

kontakt, Kartenleser, etc.)

• Alle PowerKon NT Führungsgeräte verfügen über Multifunktions-
eingänge, die bei der Inbetriebnahme mit verschiedenen Funktio-
nen belegt werden können.
• Schließen Sie die Leitungen gemäß Schaltplan an und konfigurie-
ren Sie die Funktionen mittels KaController.
• Die Leitungslänge zwischen dem Führungsgerät und den exter-
nen potentialfreien Kontakten darf max. 30 m betragen.
An den Folgegeräten können keine externen Kontakte (z. B. Fens-
terkontakte, Kartenleser etc.) angeschlossen werden.
