1.
2.
3.
RUGGEDCOM RSG907R
Montagehandbuch, 12/2020, C79000-G8900-1387-11
Stellen Sie beim Anschließen einer sekundären Stromquelle sicher, dass die
derzeit an das Gerät angeschlossene Stromquelle deaktiviert ist (dass z. B. das
Netzkabel aus der Wandsteckdose gezogen ist).
Führen Sie die passende Reihenklemme in das Gerät ein und ziehen Sie beide
Schrauben fest.
Stromquelle
HI
LO

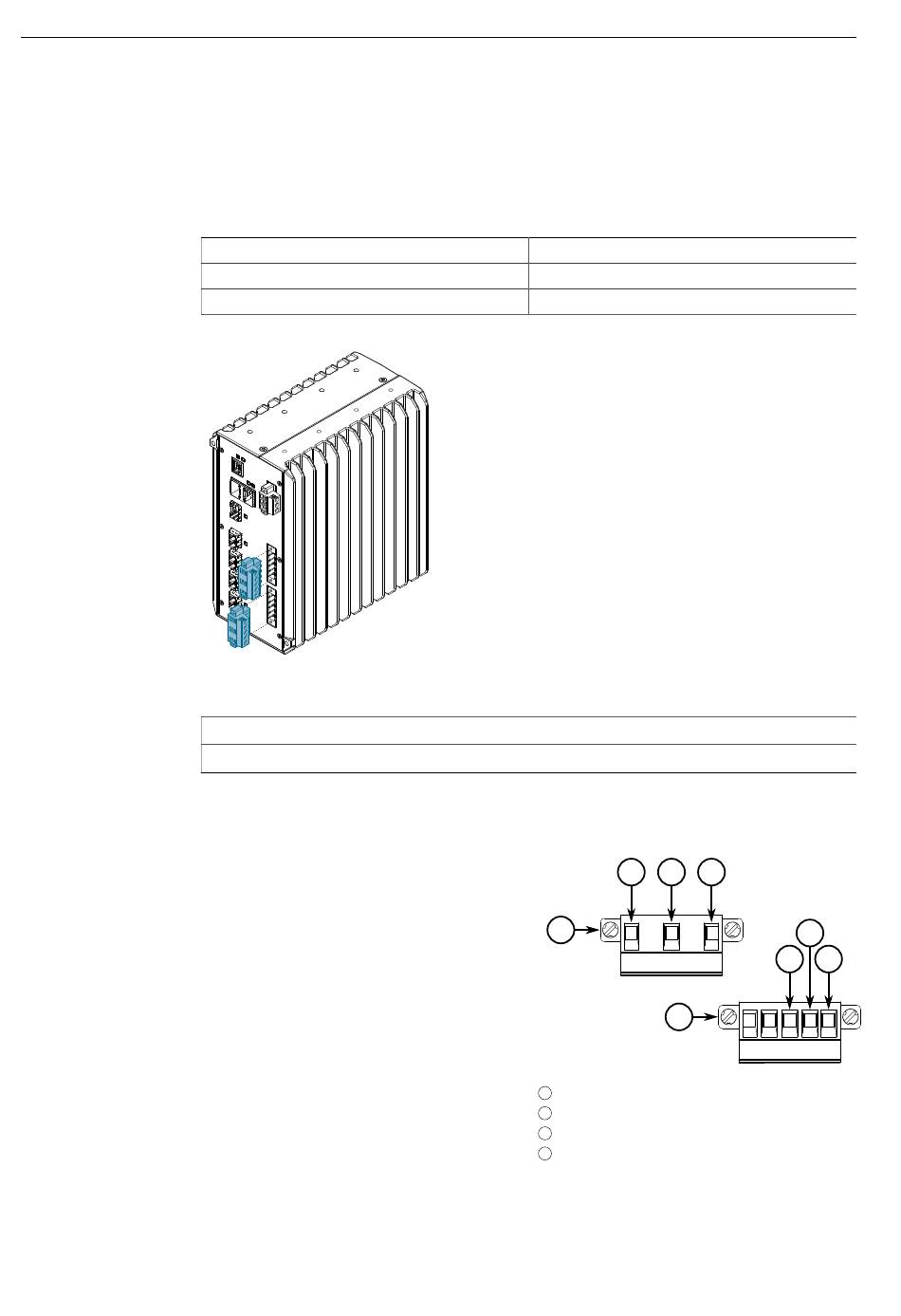

Abbildung 2.8 Montieren der Leistungsklemmenleisten
WICHTIG
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Schließen Sie das Netzkabel wie folgt an das Gerät an:
AC/DC-Stromversorgung, HI
a. Verbinden Sie den Netzleiter
(AC) bzw. Plusleiter (AC)
mit der Plusklemme /
stromführenden Klemme (+/L) an
der Reihenklemme.
b. Verbinden Sie den Neutralleiter
(AC) oder Minusleiter (DC)
mit der Minusklemme /
neutralen Klemme (-/N) an der
Reihenklemme.
c. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.
DC-Stromversorgung, LO
2.6.1 Anschluss an Wechsel- oder Gleichstrom
Reihenklemme
3
1
3-POS-Reihenklemme
1
5-POS-Reihenklemme
2
Masse-/Erdungsklemme
3
Minusklemme
4
Installation des Geräts
3 POS
5 POS
4 5
4
3 5
2
15
