Um das fehlersichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
2.
RUGGEDCOM RSG907R
Montagehandbuch, 12/2020, C79000-G8900-1387-11
Führen Sie die Reihenklemme mit dem fehlersicheren Alarmrelais in das Gerät
ein und ziehen Sie die Schrauben fest.

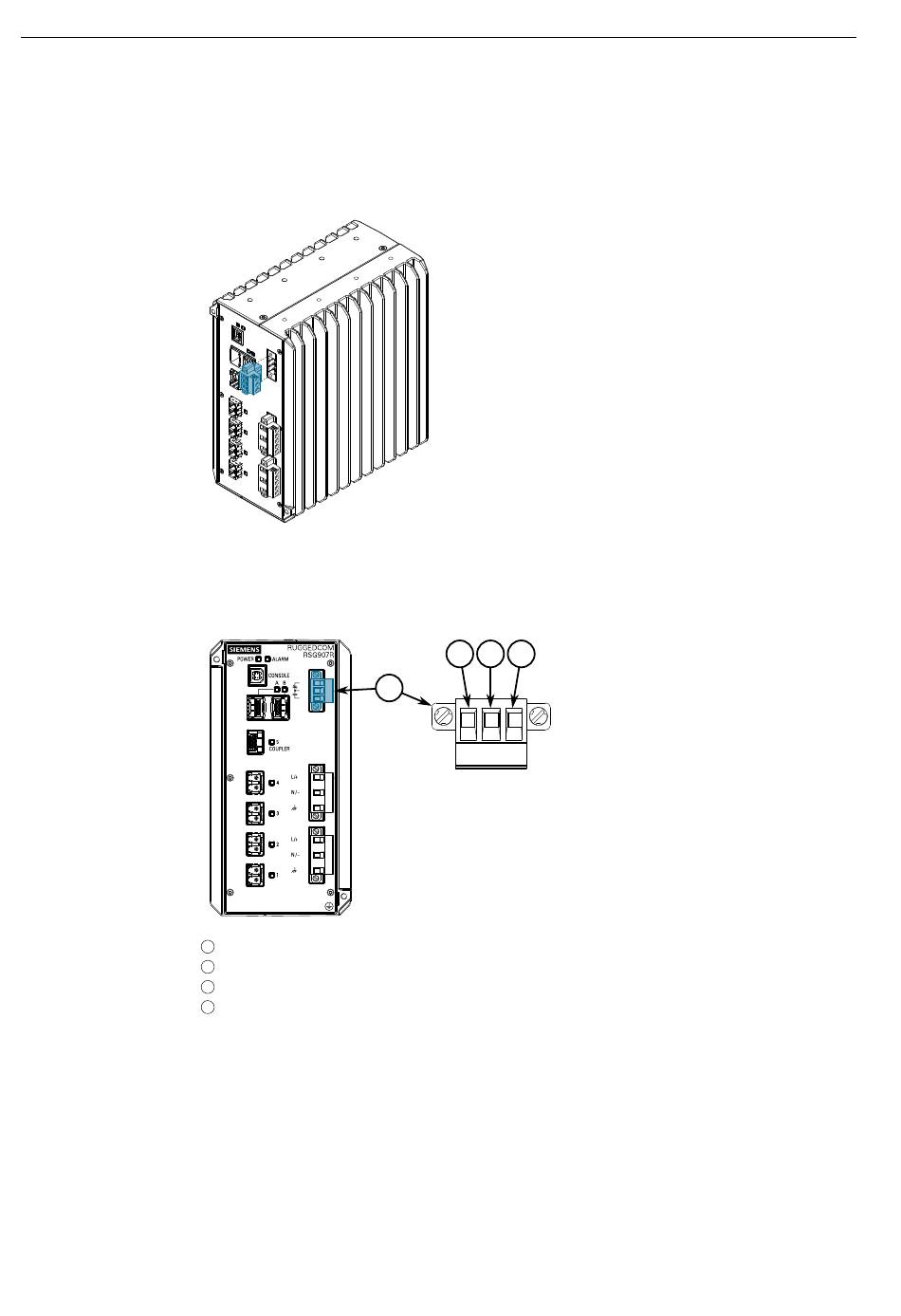

Abbildung 2.6 Montieren der Reihenklemme mit dem fehlersicheren Alarmrelais
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
Reihenklemme mit dem ausfallsicheren Alarmrelais
1
Schließerkontakt
2
Massekontakt
3
Öffnerkontakt
4
Abbildung 2.7 Verdrahten des fehlersicheren Alarmrelais
2.5 Anschließen des ausfallsicheren Alarmrelais
2 3 4
1
