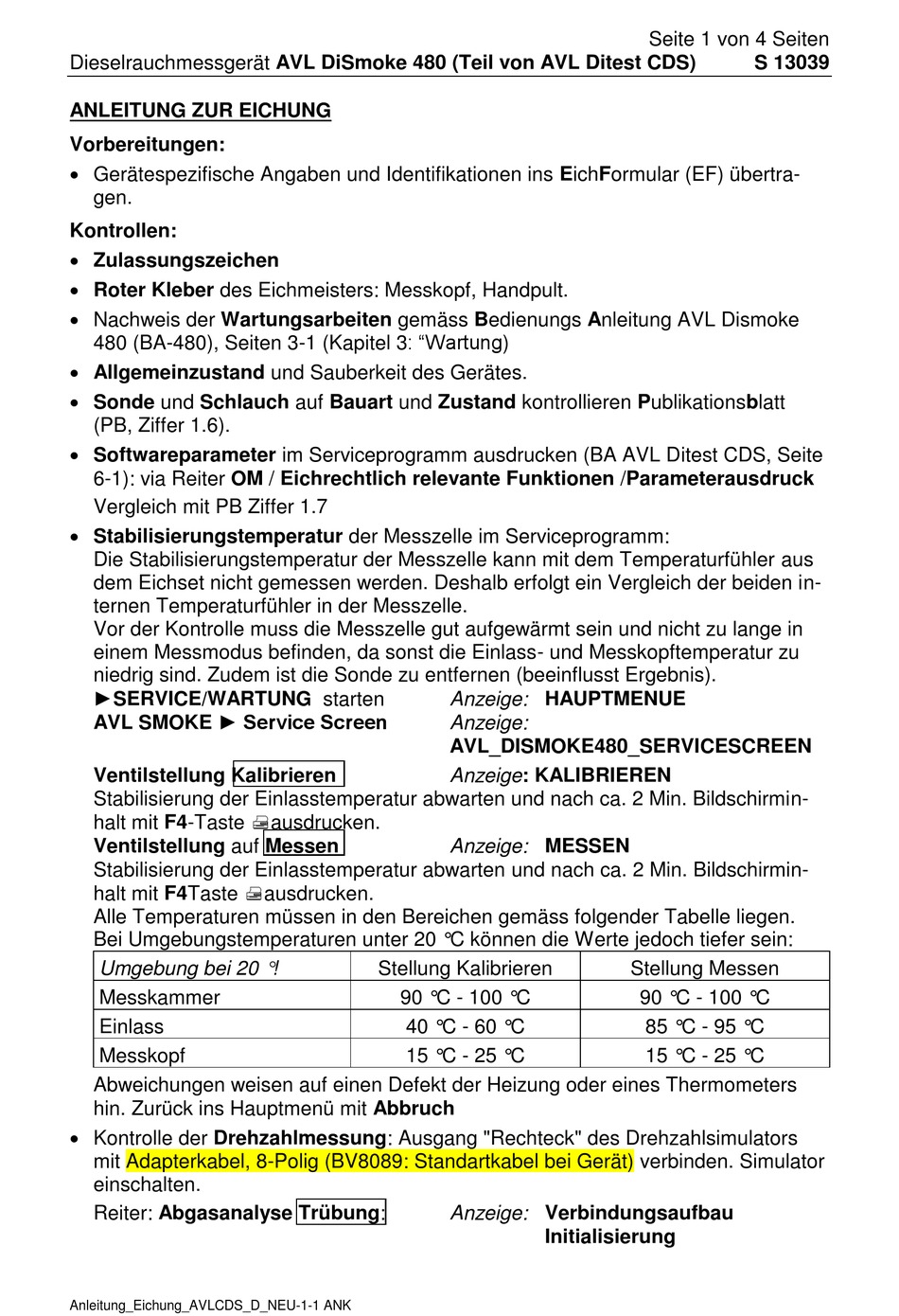

Dieselrauchmessgerät AVL DiSmoke 480 (Teil von AVL Ditest CDS)
ANLEITUNG ZUR EICHUNG
Vorbereitungen:
 Gerätespezifische Angaben und Identifikationen ins EichFormular (EF) übertra-
gen.
Kontrollen:
 Zulassungszeichen
 Roter Kleber des Eichmeisters: Messkopf, Handpult.
 Nachweis der Wartungsarbeiten gemäss Bedienungs Anleitung AVL Dismoke
480 (BA-480), Seiten 3-1 (Kapitel 3: "Wartung)
 Allgemeinzustand und Sauberkeit des Gerätes.
 Sonde und Schlauch auf Bauart und Zustand kontrollieren Publikationsblatt
(PB, Ziffer 1.6).
 Softwareparameter im Serviceprogramm ausdrucken (BA AVL Ditest CDS, Seite
6-1): via Reiter OM / Eichrechtlich relevante Funktionen /Parameterausdruck
Vergleich mit PB Ziffer 1.7
 Stabilisierungstemperatur der Messzelle im Serviceprogramm:
Die Stabilisierungstemperatur der Messzelle kann mit dem Temperaturfühler aus
dem Eichset nicht gemessen werden. Deshalb erfolgt ein Vergleich der beiden in-
ternen Temperaturfühler in der Messzelle.
Vor der Kontrolle muss die Messzelle gut aufgewärmt sein und nicht zu lange in
einem Messmodus befinden, da sonst die Einlass- und Messkopftemperatur zu
niedrig sind. Zudem ist die Sonde zu entfernen (beeinflusst Ergebnis).
►SERVICE/WARTUNG starten
AVL SMOKE ► Service Screen
Ventilstellung Kalibrieren
Stabilisierung der Einlasstemperatur abwarten und nach ca. 2 Min. Bildschirmin-
halt mit F4-Taste ausdrucken.
Ventilstellung auf Messen
Stabilisierung der Einlasstemperatur abwarten und nach ca. 2 Min. Bildschirmin-
halt mit F4Taste ausdrucken.
Alle Temperaturen müssen in den Bereichen gemäss folgender Tabelle liegen.
Bei Umgebungstemperaturen unter 20 °C können die Werte jedoch tiefer sein:
Umgebung bei 20 °!
Messkammer
Einlass
Messkopf
Abweichungen weisen auf einen Defekt der Heizung oder eines Thermometers
hin. Zurück ins Hauptmenü mit Abbruch
 Kontrolle der Drehzahlmessung: Ausgang "Rechteck" des Drehzahlsimulators
mit Adapterkabel, 8-Polig (BV8089: Standartkabel bei Gerät) verbinden. Simulator
einschalten.
Reiter: Abgasanalyse Trübung:
Anleitung_Eichung_AVLCDS_D_NEU-1-1 ANK
Anzeige: HAUPTMENUE
Anzeige:
AVL_DISMOKE480_SERVICESCREEN
Anzeige: KALIBRIEREN
Anzeige: MESSEN
Stellung Kalibrieren
90 °C - 100 °C
40 °C - 60 °C
15 °C - 25 °C
Anzeige: Verbindungsaufbau
Initialisierung
Seite 1 von 4 Seiten
S 13039
Stellung Messen
90 °C - 100 °C
85 °C - 95 °C
15 °C - 25 °C
