Batterie- und
Speicherstatus
oder
Kanal- und
Geräteinformationen
Tastensymbole
1-800-LOGGERS

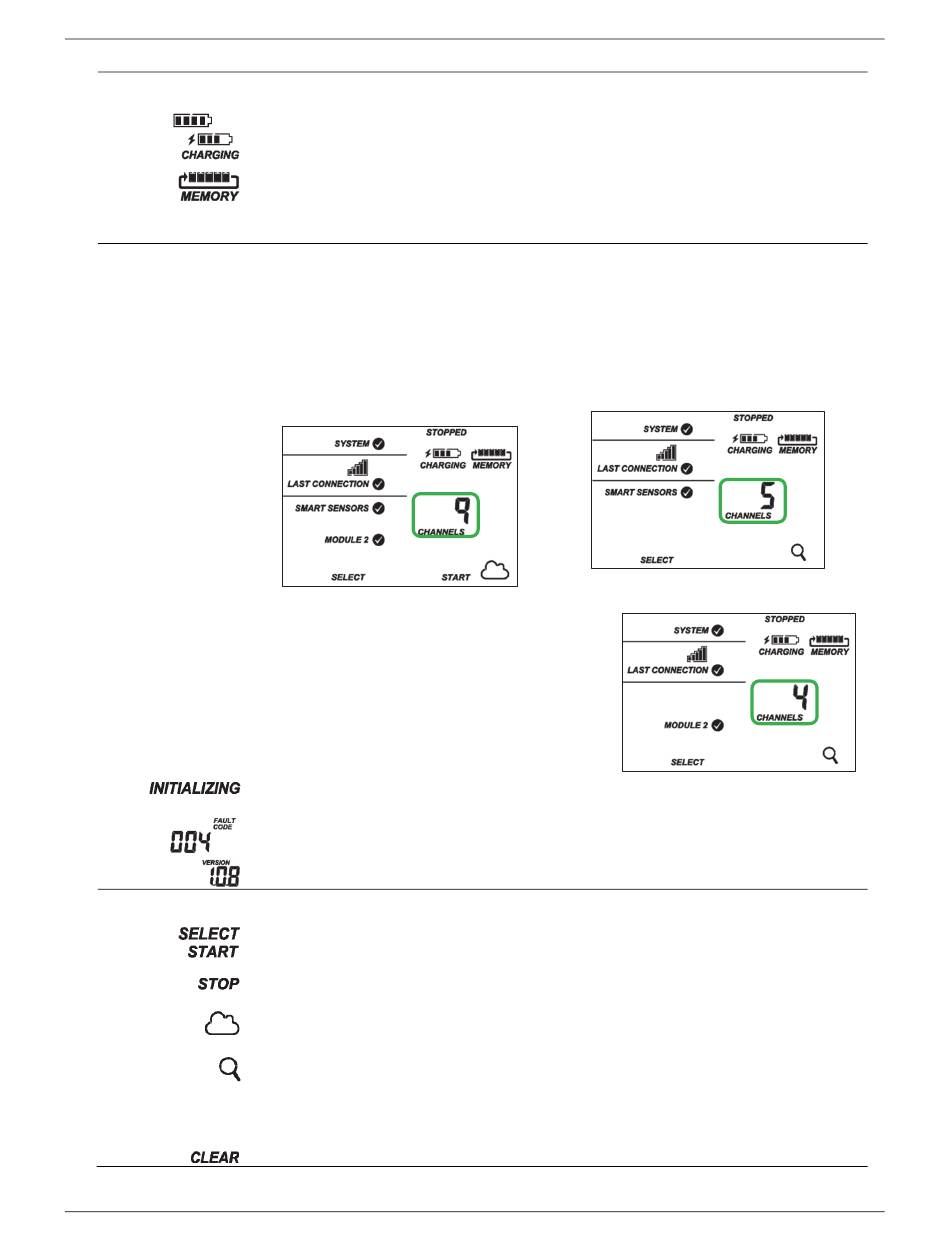

Dieser Teil des LCD-Bildschirms zeigt den aktuellen Batterieladezustand und den Speicher an.
Die Batterieanzeige gibt die ungefähre Batterie-Restladung an. In diesem Beispiel ist die Batterie vollständig geladen.
Das Blitzsymbol erscheint, wenn ein Netzadapter oder Solarmodul an der Station angeschlossen ist. Der Hinweis „Wird geladen"
blinkt, während die Batterie geladen wird.
Wenn die Station Daten protokolliert, zeichnet sie diese zeitlich unbefristet auf. Die neuesten Daten überschreiben die ältesten
Daten, bis die Protokollierung angehalten wird. Diese kontinuierliche Protokollierung wird durch den Pfeil in diesem Symbol
dargestellt. Bei einer normalen Kommunikation wird nur wenig Speicherplatz beansprucht, und in diesem Symbol wird nur ein
Balken angezeigt. Wenn die Station keine Verbindung mit HOBOlink herstellen kann, gibt dieses Symbol an, inwieweit der
Speicher mit Daten gefüllt ist, die auf das Auslesen beim nächsten Verbindungsaufbau warten.
Dieser Teil des LCD-Displays zeigt die Anzahl der Kanäle sowie andere Informationen über jedes Modul an. Darüber hinaus
erscheinen hier allgemeine Geräteinformationen. Drücken Sie die Auswahltaste, um den Hauptbildschirm, den Smart-Sensoren-
Bildschirm und Modul 2 für den Manager abzurollen.
Hauptbildschirm
Auf dem LCD-Hauptbildschirm wird die Gesamtzahl der vom
System benutzten Kanäle angezeigt. Dabei handelt es sich
um eine Kombination der Smart-Sensor-Kanäle und der
Kanäle für das drahtlose Netzwerk. Beispiel: Bei insgesamt
5 Smart-Sensor-Kanälen und 4 Kanälen für das drahtlose
Netzwerk werden auf dem Hauptbildschirm, wie hier
dargestellt, 9 Kanäle angezeigt.
Modul 2
Auf dem Modul-2-Bildschirm werden Informationen über den Manager
angezeigt. Die angezeigte Kanalzahl entspricht allen Messkanälen plus
einem Batteriekanal für jeden Knoten im drahtlosen Netzwerk. Beispiel:
Ein drahtloser Temperatur/RF-Sensor und ein Repeater haben vier Kanäle
(siehe Abbildung rechts).
Dieser Hinweis blinkt rechts unten auf dem LCD-Bildschirm, wenn gerade eine Firmware-Aktualisierung stattfindet.
Hier wird angezeigt, welches Modul oder Element aktualisiert wird.
Dieser Zahlencode erscheint, wenn ein Systemfehler aufgetreten ist. Möglicherweise müssen Sie diesen Code dem technischen
Support von Onset mitteilen. Nähere Details finden Sie im Abschnitt Fehlersuche und -behebung.
Dies ist die Versionsnummer der Stations-Firmware. Sie erscheint nur, wenn das Gerät eingeschaltet wird.
Verwenden Sie zum Bedienen der Station die drei Tasten unter den folgenden Symbolen. Durch Drücken einer dieser drei Tasten
wird das LCD-Display eingeschaltet.
Drücken Sie diese Taste, um der Reihe nach verschiedene Statusinformationen über die Smart-Sensoren und Modul 2 aufzurufen.
Drücken Sie diese Taste, um mit dem Protokollieren zu beginnen. Diese Option ist nicht verfügbar, solange die Station aktiv mit
HOBOlink verbunden ist.
Drücken Sie diese Taste, um das Protokollieren anzuhalten. Diese Option ist nicht verfügbar, solange die Station aktiv mit
HOBOlink verbunden ist.
Drücken Sie diese Taste, um eine Verbindung mit HOBOlink herzustellen. Diese Option ist nur auf dem LCD-Hauptbildschirm
verfügbar. Sie ist nicht verfügbar, wenn Smart-Sensor- und Modulinformationen mit der Auswahltaste abgerollt werden.
Sie ist ferner nicht verfügbar, solange eine Verbindung aufgebaut wird oder bereits aktiv ist.
Drücken Sie diese Suchtaste, damit die Station alle aktuell installierten Smart-Sensoren erkennt oder Ihrem drahtlosen Netzwerk
Knoten hinzufügt. Wenn Sie Smart-Sensoren hinzufügen oder entfernen, während die Station angehalten ist, drücken Sie die
Auswahl- und dann die Suchtaste, damit das System Ihre Änderungen erkennt. Für Smart-Sensoren ist diese Option nicht
verfügbar, während die Station Daten protokolliert. Um dem drahtlosen Netzwerk Knoten hinzuzufügen, drücken Sie die
Auswahltaste, um zu Modul 2 zu wechseln, und dann die Suchtaste, damit die Station die Knoten findet. Die Station kann
ungeachtet dessen, ob Sie gerade Daten protokolliert oder angehalten ist, nach Knoten suchen.
Mit dieser Taste werden Fehlercodes zurückgesetzt.
HOBO MicroRX Station für HOBOnet (RX2105 und RX2106) – Handbuch
Smart-Sensoren-Bildschirm
Auf dem Smart-Sensoren-Bildschirm wird die Anzahl der
Smart-Sensor-Kanäle angezeigt. Beachten Sie, dass mit
manchen Smart-Sensoren mehr als ein Kanal verknüpft ist,
sodass die Anzahl der Kanäle eventuell nicht mit der Anzahl
der physischen Smart-Sensoren übereinstimmt. In diesem
Beispiel gibt es 5 Smart-Sensor-Kanäle.
5
