Befestigungs-
lasche
Riegel
Öse
Kabel

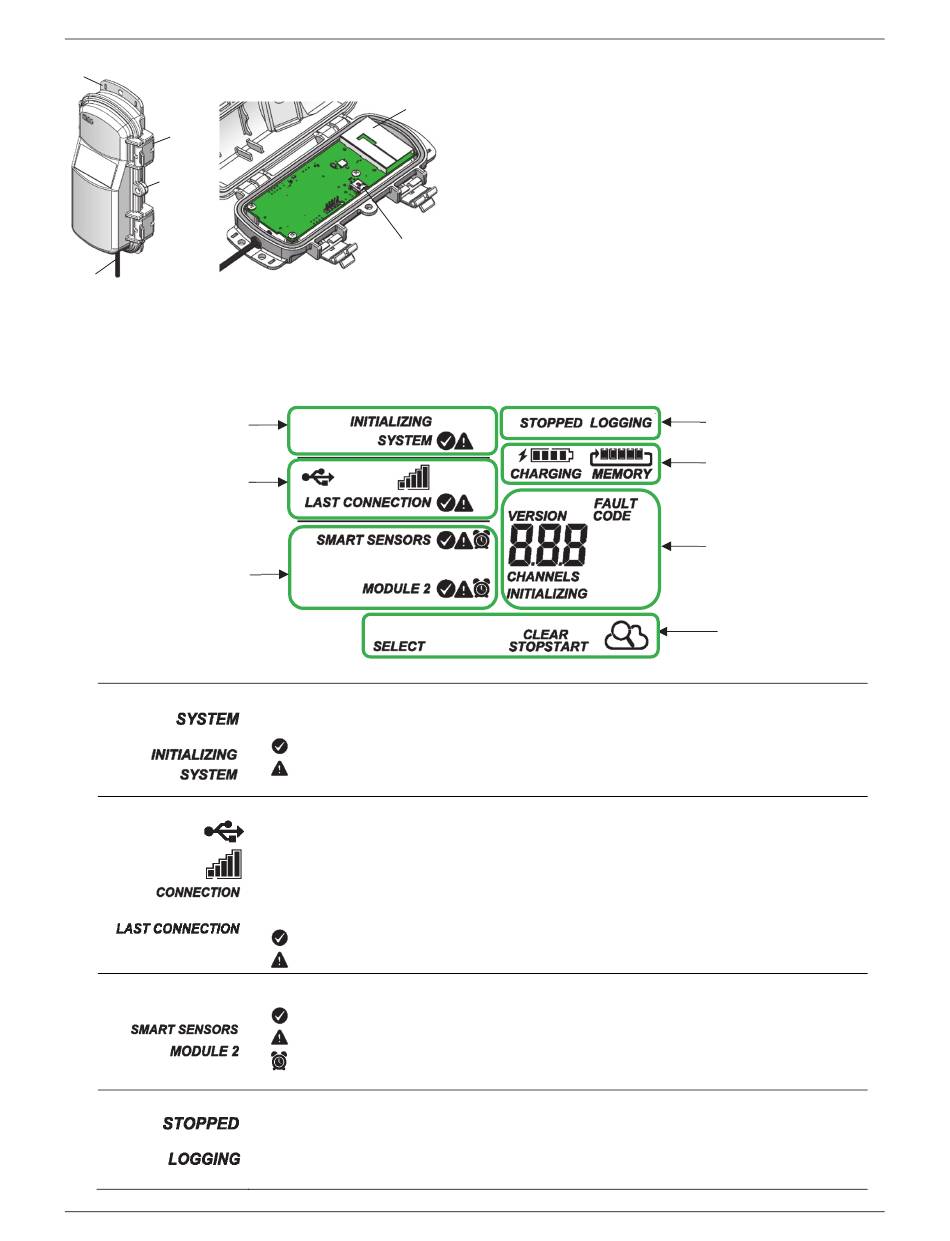

Funktionsweise des LCD-Displays
In diesem Beispiel sind alle Symbole auf dem LCD-Bildschirm beleuchtet; außerdem wird übersichtlich angezeigt, was jeder Abschnitt des
LCD-Displays darstellt. Einzelheiten über jeden Abschnitt und die zugehörigen Symbole entnehmen Sie bitte der folgenden Tabelle.
Systemstatus
Verbindungsstatus
Manager-Status
Systemstatus
Verbindungsstatus
Smart-Sensor- und
Modulstatus
Protokollierungsstatus
1-800-LOGGERS
Manager
Dieser Teil des LCD-Bildschirms zeigt den allgemeinen Systemstatus an.
Wenn die Station eingeschaltet wird, blinkt links oben auf dem LCD-Display der Hinweis „System wird initialisiert".
Nach Abschluss der Initialisierung leuchtet das Wort „System" weiterhin auf, und es erscheint eines der folgenden Symbole:
oder
gibt an, dass das System in Ordnung ist.
gibt an, dass ein Problem im System vorliegt; prüfen Sie das Feld „Geräteinformationen"
auf Ihrer Stationsseite in HOBOlink.
Dieser Teil des LCD-Displays zeigt den Status der HOBOlink-Verbindung und anderer Elemente an.
Dieses Symbol gibt an, dass die Station mit einem USB-Kabel verbunden ist.
Dieses Symbol gibt die Stärke des Zellfunksignals an. Je mehr Balken angezeigt werden, desto stärker ist das Signal.
Dieses Symbol blinkt, während eine Verbindung mit HOBOlink aufgebaut wird.
Wenn die Station versucht, eine Verbindung mit HOBOlink aufzubauen oder aktuell mit HOBOlink verbunden ist, blinkt das
Wort „Verbindung" auf dem LCD-Bildschirm. Nach erfolgtem Aufbau der Verbindung leuchtet weiterhin der Hinweis
oder
„Letzte Verbindung", und es erscheint eines der folgenden Symbole:
gibt an, dass die letzte Verbindung mit HOBOlink in Ordnung war.
gibt an, dass ein Problem bei der letzten Verbindung vorlag; prüfen Sie das Verbindungsprotokoll in HOBOlink.
Dieser Teil des LCD-Displays zeigt den Status der Smart-Sensoren sowie des Managers. Außerdem erscheint neben
„Smart-Sensoren" oder „Modul 2" eines der folgenden Symbole für den Manager:
gibt an, dass der Smart-Sensor bzw. das Manager-Modul in Ordnung ist.
gibt an, dass ein Problem mit dem Smart-Sensor oder dem Manager-Modul vorliegt; prüfen Sie Ihre Geräteseite in HOBOlink.
gibt an, dass ein Sensoralarm ausgelöst wurde, und blinkt auf dem LCD-Display, bis dieser Alarm zurückgesetzt wird;
prüfen Sie das Alarmprotokoll in HOBOlink.
Dieser Teil des LCD-Bildschirms zeigt an, ob die Station derzeit eine Protokollierung durchführt.
„Gestoppt" gibt an, dass die Station aktuell nichts protokolliert; „Zeichnet auf" dagegen zeigt an, dass sie aktuell eine
Protokollierung durchführt. Drücken Sie die Start/Stopp-Taste, um die Protokollierung auf Wunsch zu starten oder anzuhalten.
oder
Beachten Sie, dass „Zeichnet auf" blinkt, bis nach dem Drücken der Starttaste der erste Datenpunkt aufgezeichnet wird.
Durch Drücken der Starttaste wird auch der Aufbau einer Verbindung mit HOBOlink eingeleitet. Durch Drücken der Stopptaste
wird die Protokollierung angehalten, aber es wird kein Verbindungsaufbau zu HOBOlink eingeleitet.
HOBO MicroRX Station für HOBOnet (RX2105 und RX2106) – Handbuch
Befestigungslasche: Verwenden Sie die Laschen oben und unten
am Knoten, um diesen zu befestigen (siehe Installationsrichtlinien).
Antenne
Kabel: Mit diesem Kabel wird der Manager mit der
Station verbunden.
Öse: Verwenden Sie diese Öse zum Anbringen eines 3/16-Zoll-
Vorhängeschlosses am Knoten, um das Gerät besser zu schützen.
Riegel: Mit den beiden Riegeln kann die Klappe des Knotens
geöffnet und geschlossen werden.
Antenne: Diese integrierte Antenne ermöglicht die
USB-Anschluss
Funkkommunikation im drahtlosen Netzwerk.
USB-Anschluss: Über diesen Anschluss wird der Knoten per USB-
Kabel mit einem Computer verbunden, falls Sie die Firmware
aktualisieren müssen (siehe Aktualisieren der Manager-Firmware).
4
Protokollierungsstatus
Batterie- und Speicherstatus
Kanal- und Geräteinformationen
Tastensymbole
