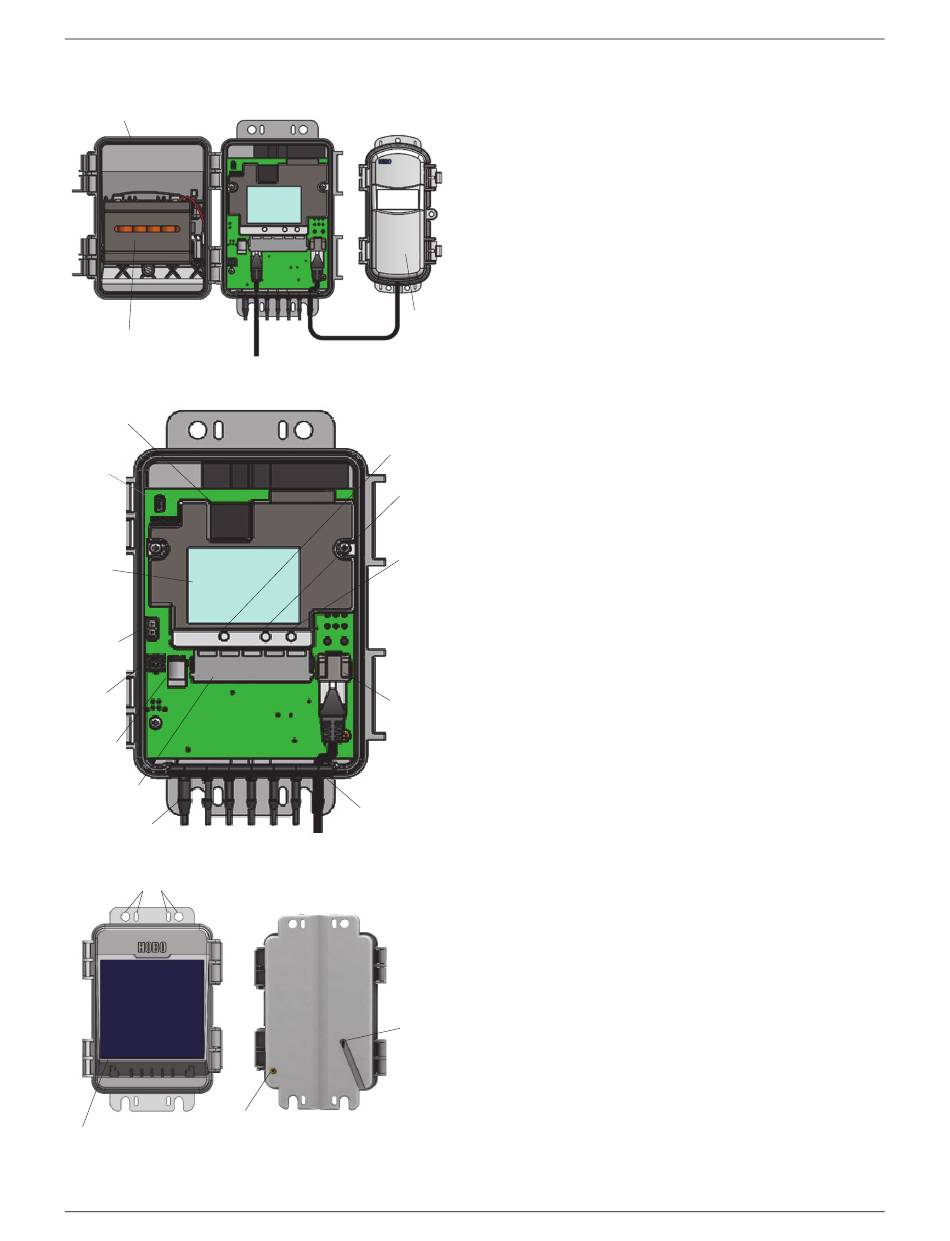

Gerätekomponenten und -funktionsweise
Stationsklappe
Batteriehalterung
Modell RX2105 abgebildet
Micro-SIM-Karte
USB-Anschluss
LCD-Bildschirm
Solarmodulanschluss
Batterieanschluss
Netzadapteranschluss
Smart-Sensor-
Steckverbinder
Kabalkanalstopfen
Modell RX2106 abgebildt (innen)
Montagelöcher
Solarmodul
Modell RX2106 abgebildet
1-800-LOGGERS
Manager-Anschluss
Kabelkanal
Massekabela
nschluss
HOBO MicroRX Station für HOBOnet (RX2105 und RX2106) – Handbuch
Stationsklappe: Dies ist die mit einem Scharnier versehene
Schutzklappe über den Batterien und elektronischen
Komponenten. Die Seriennummer der Station und der
Geräteschlüssel, die beide für die HOBOlink-Registrierung
benötigt werden, befinden sich innen an der Klappe.
Batteriehalterung: Hier werden die Batterien eingesetzt
(1,5-V-Lithiumbatterien des Typs AA im Modell RX2105 oder ein
NiMH-Akkupack im Modell RX2106); siehe beide Abschnitte mit
Hinweisen zur Batterie.
Manager: Der mit der Station verbundene Knoten, der Daten an
drahtlose Knoten im Netzwerk sendet und von diesen empfängt.
Micro-SIM-Karte: Diese Karte ermöglicht die
Mobilfunkkommunikation.
Manager
USB-Anschluss: Über diesen Anschluss wird die Station per USB-
Kabel mit dem Computer verbunden, soweit dies für HOBOware®
erforderlich ist, wenn Sie Ihre eigene Micro-SIM-Karte installieren
oder Daten in eine CSV-Datei herunterladen möchten.
LCD-Bildschirm: Hier werden Einzelheiten zum System,
zum Modul und zur Funktionsweise des Sensors angezeigt
(siehe Funktionsweise des LCD-Displays).
Solarmodulanschluss: Im Modell RX2106 wird das integrierte
Auswahltaste
Solarmodul oder ein externes Solarmodul mit höherer Wattleistung
mit diesem Anschluss verbunden (siehe Einrichten der Station).
Start/
Stopp-Taste
Batterieanschluss: Mit diesem Anschluss wird das Kabel der
internen Batterie verbunden (siehe Einrichten der Station und
beide Abschnitte mit Hinweisen zur Batterie).
Verbinden/
Netzadapteranschluss: Mit diesem Anschluss wird ein Netzadapter
Suchen-Taste
verbunden (siehe beide Abschnitte mit Hinweisen zur Batterie).
Smart-Sensor-Steckverbinder: An diesen Eingängen können Sie bis zu
5 Smart-Sensoren anschließen (siehe Einrichten der Station). Die Station
kann bis zu 15 Smart-Sensor-Datenkanäle unterstützen; manche Smart-
Sensoren haben mehr als einen Datenkanal.
Kabalkanalstopfen: Mit diesen Stopfen werden leere Löcher im
Kabelkanal verschlossen (siehe Anbringen des Kabelkanals).
Kabelkanal: Verwenden Sie diesen Kabelkanal zum Führen der
Sensor- und anderer Kabel, um eine wasserdichte Abdichtung zu
erzeugen. Alle offenen Löcher sollten mit den integrierten Stopfen
verschlossen werden (siehe Anbringen des Kabelkanals).
Manager-Anschluss: Mit diesem Anschluss wird der Manager
für die drahtlose Netzwerkkommunikation verbunden.
Verbinden/Suchen-Taste: Verwenden Sie diese Taste, um eine
Verbindung mit HOBOlink aufzubauen oder nach neuen Smart-
oder drahtlosen Sensoren zu suchen (siehe Funktionsweise
des LCD-Displays).
Start/Stopp-Taste: Verwenden Sie diese Taste, um die
Protokollierung zu starten und anzuhalten oder einen Fehlercode
zurückzusetzen (siehe Funktionsweise des LCD-Displays).
Auswahltaste: Verwenden Sie diese Taste, um der Reihe nach
verschiedene Informationen über die Smart-Sensoren und das Manager-
Modul anzuzeigen (siehe Funktionsweise des LCD-Displays).
Montagelöcher: Verwenden Sie die Innen- oder Außenlöcher oben und
unten am Logger, um diesen zu befestigen (siehe Befestigen der Station).
Lüftung
Solarmodul: Dies ist das 1,7-W-Solarmodul, das beim Modell
RX2106 vorne in die Stationsklappe eingebaut ist.
Massekabelanschluss: Mit diesem Anschluss auf der Rückseite der
Station wird ein Massekabel (CABLE-MICRO-G) verbunden
(siehe Anbringen des Massekabels).
Lüftungsschlitz: Dieser Lüftungsschlitz ermöglicht einen
Druckausgleich im Innern der Station und verhindert ein
Eindringen von Wasser.
3
