Envertech EVT800 Schnellinstallationsanleitung

Envertech EVT800
Schnellinstallationsanleitung
Bitte lesen und befolgen Sie die folgenden
Sicherheits- und Installationsanweisungen. Sie
können die Anleitungen oder andere technische
Dokumente auf unserer Website
www.envertec.com finden.
Offizielle Webseite

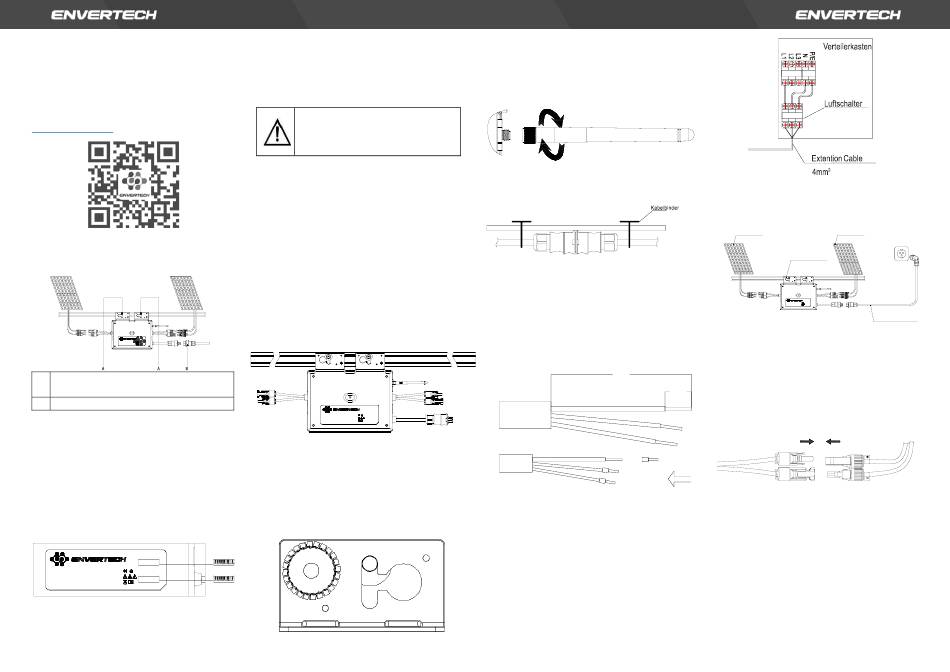

1. Zubehör
PV M i croi nverter M od el : EV T800 1
Operating Range (Vdc): MPPT Voltage Range (Vdc): 16V~60V 22V~50V Current (Max. Continuous) (A): Normal Voltage (Vac): 220/230V 3.63A User Identification Number
Max. DC Input (Vdc): Max. Input Continuous Current (A): 14Ax2 60V Normal Frequency (Hz): Power Factor Range: 50Hz/60Hz +/-0.90
Ingress Protection (IP): Max. Input Short-Circuit Current (A): IP67 25A Protective Class: Overvoltage Category: OVC III (AC Main) Class I 2
Power (Max. Continuous) (W): Temperature ( ℃ ): -40 ℃ to +65 ℃ 800W OVC II ( PV) Envertech (Shanghai) Corporation LTD.
www.envertec.com
M8 x 25 Schrauben (vom Installateur
A
bereitgestellt)
B 5 m AC-Verlängerungskabel
Hinweis: alle oben genannten Zubehörteile sind
nicht im Lieferumfang enthalten und müssen
separat gekauft werden.
2. Einen Installationsplan erstellen
a. Ziehen Sie das abnehmbare Etikett mit der
Seriennummer von jedem Mikro-Wechselrichter
ab und kleben Sie es an die entsprechende Stelle
auf dem Installationsplan.
1
PV M i croi nverter M odel : EV T800
User Identification Number
Operating Range (Vdc): 16V~60V Normal Voltage (Vac): 220/230V
MPPT Voltage Range (Vdc): 22V~50V Current (Max. Continuous) (A): 3.63A
Max. DC Input (Vdc): 60V Normal Frequency (Hz): 50Hz/60Hz
Max. Input Continuous Current (A): 14Ax2 Power Factor Range: +/-0.90
2
Max. Input Short-Circuit Current (A): 25A
Protective Class: Class I
Ingress Protection (IP):
IP67 Overvoltage Category: OVC III (AC Main)
Power (Max. Continuous) (W): 800W OVC II ( PV)
Temperature ( ℃ ): -40 ℃ to +65 ℃ Envertech (Shanghai) Corporation LTD.
www.envertec.com
b. Bewahren Sie immer eine Kopie des
Installationsplans für Ihre Unterlagen auf.
3. Installationsschritte
Die Installation kann nur durchgeführt werden,
wenn das System vom Netz getrennt ist und das
PV-Modul abgedeckt oder abgeschaltet wurde.
Schritt 1. Stellen Sie sicher, dass Netzspannung
und die Spannung des PV-Panels mit
der Nennleistung des Mikro-
Wechselrichters übereinstimmen.
Schritt 2. Mikro-Wechselrichter auf dem
Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-
Moduls auf dem Montagegestell um die
Positionierung der Mikro-Wechselrichter zu
erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter
den Modulen, um Witterungseinflüsse zu
vermeiden. Das Etikett zeigt nach unten (s.Abb).
1
PV M i croi nverter M od el : EV T800
Operating Range (Vdc): 16V~60V Normal Voltage (Vac): 220/230V User Identification Number
MPPT Voltage Range (Vdc): 22V~50V Current (Max. Continuous) (A): 3.63A
Max. DC Input (Vdc): 60V Normal Frequency (Hz): 50Hz/60Hz
Max. Input Continuous Current (A): Power Factor Range:
14Ax2 +/-0.90 2
Max. Input Short-Circuit Current (A): 25A Protective Class: Class I
Ingress Protection (IP): IP67 Overvoltage Category: OVC III (AC Main)
Power (Max. Continuous) (W): 800W OVC II ( PV)
Temperature ( ℃ ): -40 ℃ to +65 ℃ Envertech (Shanghai) Corporation LTD.
www.envertec.com
Schritt 3. Erdung des Systems
Mikrowechselrichter und Module müssen gemäß
den nationalen Normen geerdet werden.
Befestigen Sie die Schrauben an den
Durchgangsbohrungen des Mikrowechselrichters.
Vergewissern Sie sich, dass das Gewinde der
Erdungsschraube in die Verankerung
eingedrungen ist, um die beste Erdungswirkung
zu erzielen.
1
Schritt 4. Installieren der WLAN-Antenne
Um ein besseres WiFi-Signal zu erhalten, drehen
Sie die Antenne im Uhrzeigersinn, bis sie fest mit
dem EVT800 verbunden ist.
Schritt 5. AC-Kabel befestigen
Befestigen Sie die AC-Kabel und den Schutzleiter
am Montagegestell mit Kabelbindern.
Schritt 6. Verbindung an das Netz
Option a. Verbindung an den
Leitungsschutzschalter
1) Entfernen Sie die Ummantelung der beiden
Enden des Verlängerungskabels von
y=40mm und entfernen Sie die
Ummantelung der inneren Drähte von
x=14mm. Stecken Sie die Metallhülsen auf
die freigelegten Teile und klemmen Sie sie
fest, um die Verbindung abzuschließen;
Y=40mmR
2) Verbinden Sie die andere Seite des
Verlängerungskabels mit dem
Leitungsschutzschalter.
2
Option b. Stecken Sie die offenen Teile des
Verlängerungskabels in den Stecker und
verbinden Sie ihn mit dem Stecker mit der
Steckdose.
PV M odul e PV M odul e
M i croi nvert er
1
PV M i croi nverter M o d el : EV T800
Operating Range (Vdc): 16V~60V Normal Voltage (Vac): 220/230V User Identification Number
MPPT Voltage Range (Vdc): Max. DC Input (Vdc): 22V~50V 60V Normal Frequency (Hz): Current (Max. Continuous) (A): 50Hz/60Hz 3.63A
Max. Input Short-Circuit Current (A): Max. Input Continuous Current (A): 14Ax2 25A Protective Class: Power Factor Range: Class I +/-0.90 2
Power (Max. Continuous) (W): Ingress Protection (IP): 800W IP67 Overvoltage Category: OVC III (AC Main) OVC II ( PV) Envertech (Shanghai) Corporation LTD.
Temperature ( ℃ ): -40 ℃ to +65 ℃ www.envertec.com
Schritt 7. PV-Module mit Mikro-Wechselrichter
verbinden
Montieren Sie das PV-Modul auf dem Gestell odr
der Halterung; Verbinden Sie jedes PV-Modul mit
dem DC-Eingangskabel des Mikro-
Y=14mmR
Wechselrichters.
Hinweis: Bitte stellen Sie das EVT800 so nah wie
möglich am Router auf.
4. Garantiebestimmungen &
Sicherheitsinformationen
Bitte registrieren Sie Ihr Produkt mit dem
nachstehenden QR-Code um die volle Garantie
zu erhalten, andernfalls gilt nur eine 2-jährige
Garantie.
3
