Montage; Installation; Elektrischer Anschluss - Fuehlersysteme Co2-R/A Betriebsanleitung

Anwendungen
D
Das Messgerät erfasst CO2 (0-2000/5000/10000
ppm) und wandelt den Messwert in analoge Aus-
gangssignale 0-10 V und 4-20 mA um.
Bei der Version mit hintergrundbeleuchteten LCD
Display wird der CO2-Messwert und Min/Max-Wer-
te angezeigt.
Bei der Version mit LED-Ampel wird die CO2-Kon-
zentration über LEDs (grün/gelb/rot) visualisiert.

Montage

D
Die Montage erfolgt Aufputz oder auf eine Unter-
putzdose.

Elektrischer Anschluss

D
Die individuelle Versorgungsspannung sowie die
Anschlüsse der Ausgangssignale sind auf der Pla-
tine beschriftet. Versorgungsspannung, Ausgangs-
art/en, Messbereich sowie Artikelnummer sind auf
dem Produktetikett vermerkt. Bei dessen Beschädi-
gung oder Entfernung ist eine Geräteididentifizie-
rung nicht mehr möglich und somit die Gewährleis-
tung erloschen.
FuehlerSysteme eNET International GmbH
2
The measuring device records CO2 (0-2000/
5000/10000 ppm) and converts the measured value
into analog output signals 0-10 V and 4-20 mA.
The version with a backlit LCD display shows the CO2
measured value and min / max values.
In the version with LED traffic light, the CO2 concen-
tration is visualized via LEDs (green / yellow / red).

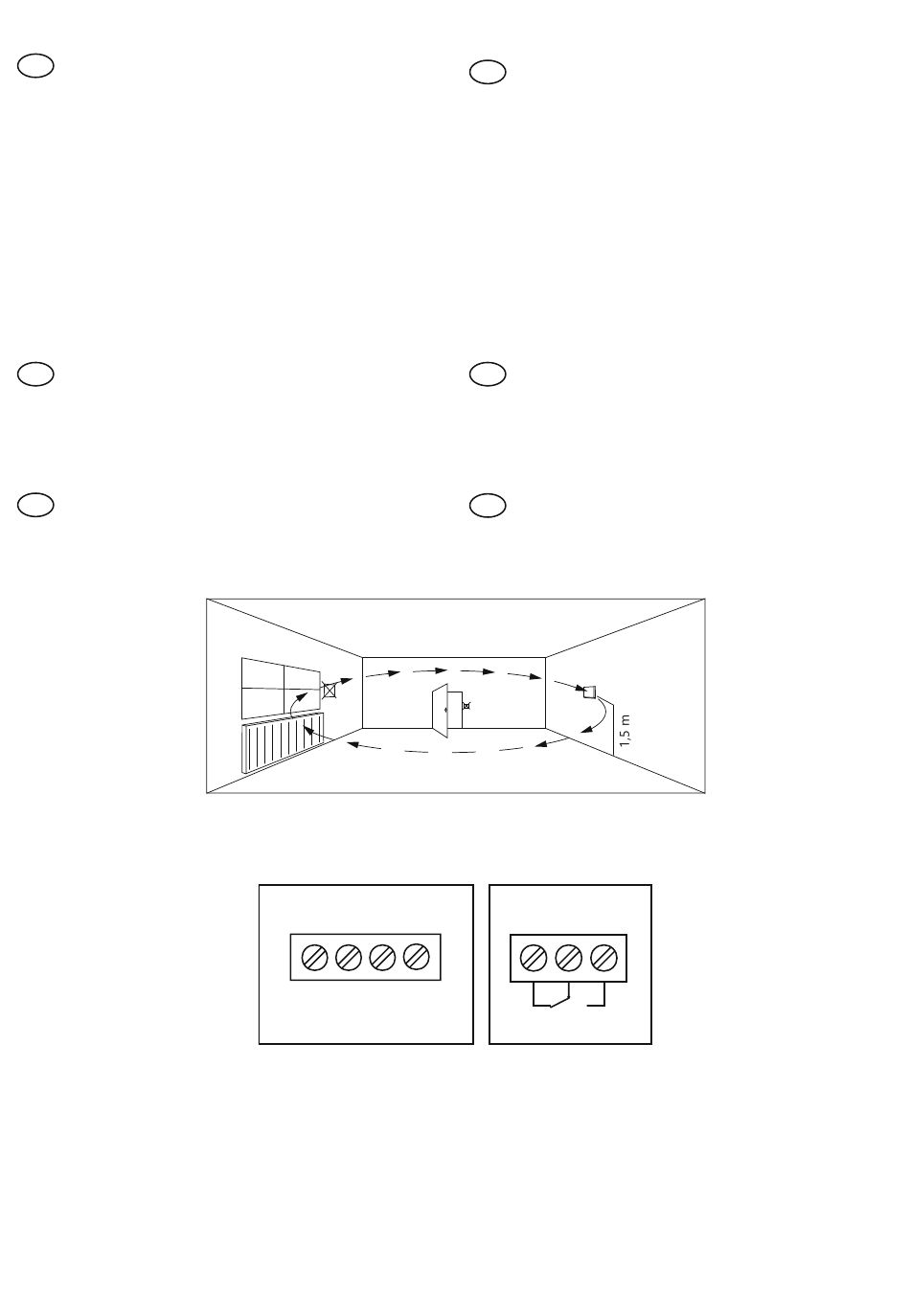

The installation is surface-mounted or on a flush-
mounted box.
In/Out
1 2 3 4
UB+ GND OUT OUT
1 2
The individual supply voltage and the connections of
the output signals are labeled on the circuit board.
Supply voltage, output type(s), measuring range and
article number are noted on the product label. If the
device is damaged or removed, identification of the
device is no longer possible and the warranty is no
longer valid.
Applications
EN

Installation

EN
Electrical Installation
EN
Relais
NC NO
7 8 9
