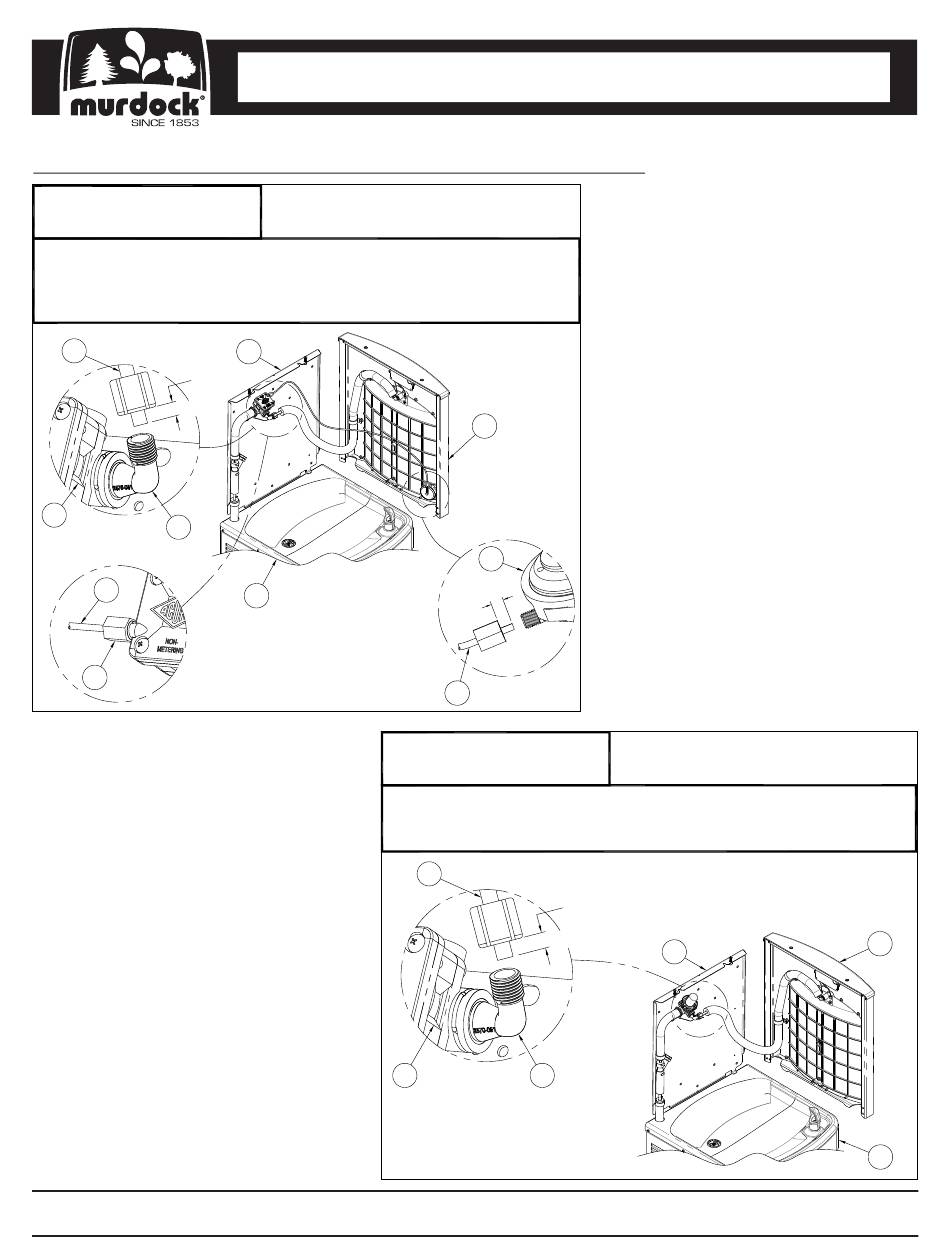

BF11/BF12 INSTALLATIONSANWEISUNGEN (FORTSETZUNG)
BF11 REIHE
Wenn die Montageplatte befestigt ist, setzen Sie das Gehäuse des
9A
Flaschenfüllers auf den Wasserkühler und schließen Sie die
Wasserversorgungsleitung vom Flaschenfüller an den Ausgang des
Pneumatikventils an. Schließen Sie die 1/8"-Luftleitung an den Druckknopf
und den Eingang des Pneumatikventils an.
3
1/4"
Min.
4
6
8
7
1. Gehäuse des Flaschenfüllers
2. Montage des Wasserkühlers
3. 1/4" O.D. Polyethylen-Zuleitung
4. Magnetventil
5. Montageplatte
6. Ventil Wasserversorgung
Ausgangswinkel
AQUADONA • Brunnenstr. 149 10115 Berlin
Tel.: 030 345 092 37 • Mail: service@aquadona.com • www.aquadona.com
7020-956-001
Festwasserspender "Amazonas"
5
2
BF12 REIHE
9B
4
1
9
1/4"
Min.
8
Wenn die Montageplatte befestigt ist, setzen Sie das Gehäuse des
Flaschenfüllers auf den Wasserkühler und schließen Sie die
Wasserzuleitung vom Flaschenfüller an den Magnetventilausgang an.
3
1/4"
Min.
6
Seite 9 von 19
1. Flaschenfüllergehäuse
2. Montage des Wasserkühlers
3. 1/4" O.D. Polyethylen-
Zuleitung
4. Pneumatisches Ventil
5. Montageplatte
6. Ventil Wasserversorgung
Ausgangswinkel
7. Ventil Air-Line
Versorgungseingang
8. 1/8" Außendurchmesser
Polyethylen-
Versorgungsleitung
9. Taster
5
1
2
