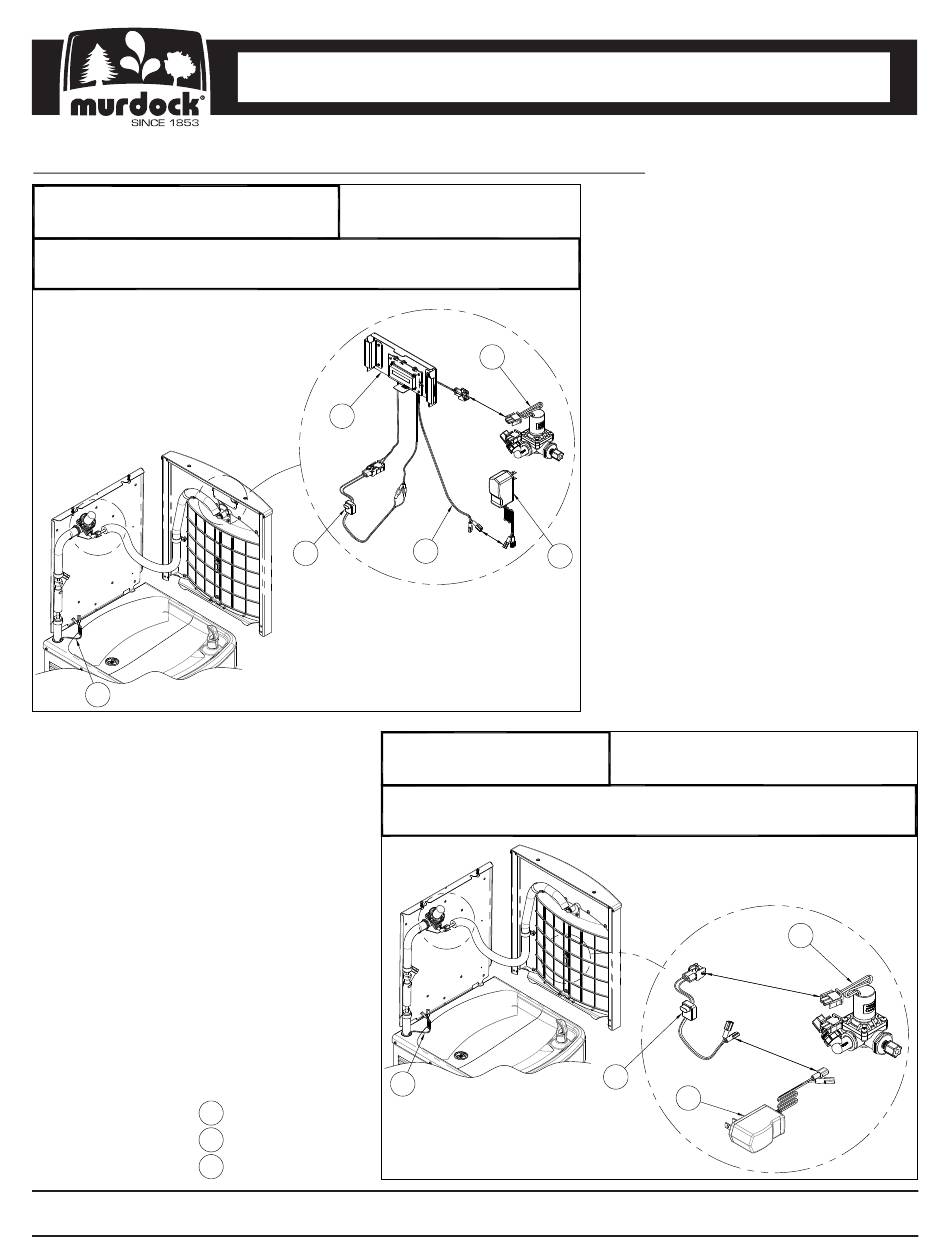

BF11/BF12 INSTALLATIONSANWEISUNGEN (FORTSETZUNG)
BF12-BCD REIHE
Schließen Sie die elektrische Verdrahtung wie im Diagramm gezeigt an.
10A
Wenn das Gerät nicht über die Flaschenzählanzeige -BCD verfügt, fahren Sie
mit Schritt 10B fort.
4
1 Sensor
2 Magnetventil
3 Spannungsversorgung
AQUADONA • Brunnenstr. 149 10115 Berlin
Tel.: 030 345 092 37 • Mail: service@aquadona.com • www.aquadona.com
7020-956-001
Festwasserspender "Amazonas"
1
5
2
BF12 REIHE
Schließen Sie die elektrische Verdrahtung wie im Diagramm
10B
gezeigt an. Wenn das Gerät über die Flaschenzählanzeige
LCD verfügt, siehe Schritt 10A, bevor Sie fortfahren.
3
Seite 10 von 19
1 -BCD Flaschenzählanzeige
2 Sensor
3 Magnetventil
4 Spannungsversorgung
5 Schwarzes Kabel - BCD
3
4
1
2
3
