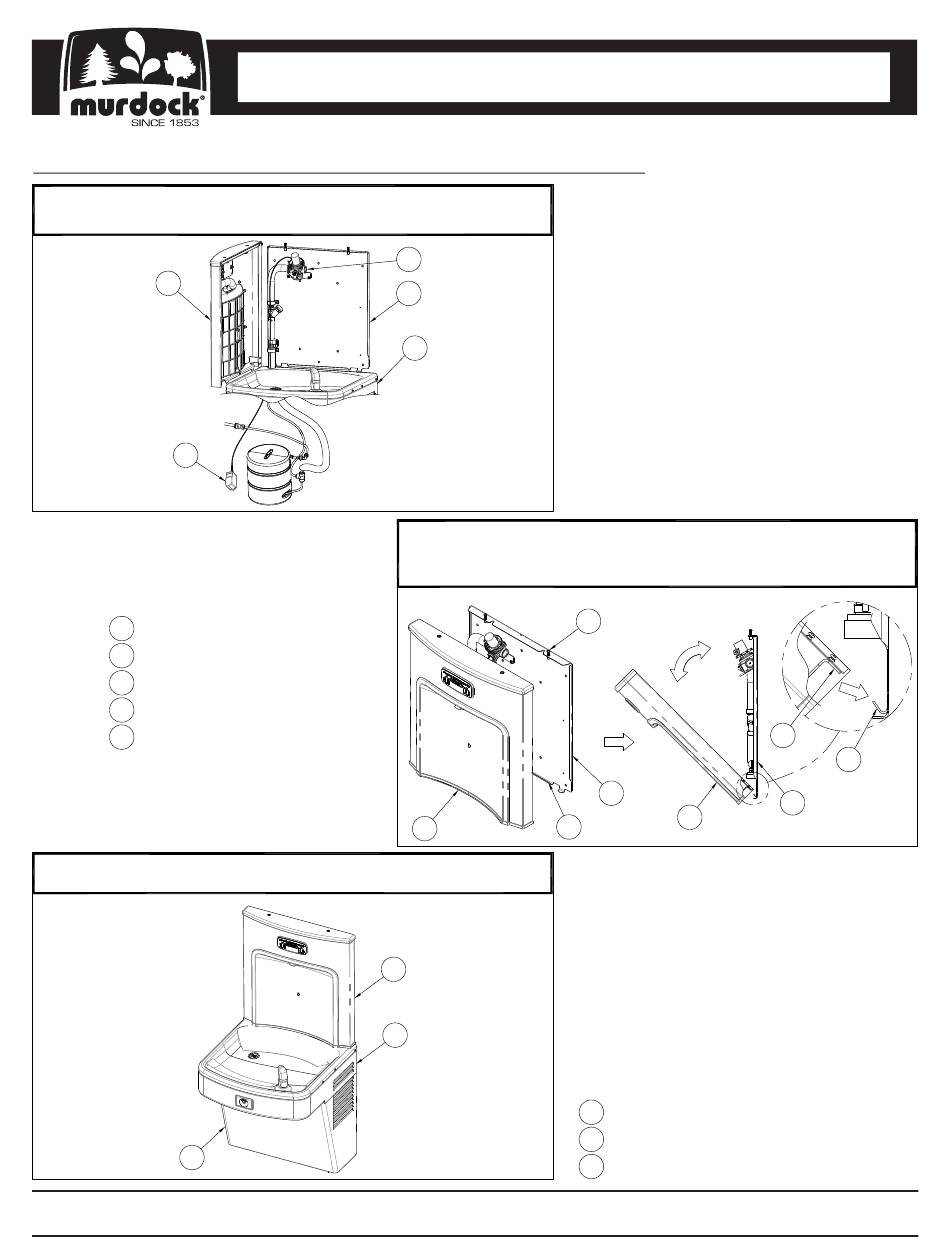

BF11/BF12 INSTALLATIONSANWEISUNGEN (FORTSETZUNG)
Schließen Sie die Stromversorgung an, schalten Sie das Wasser
11
ein und prüfen Sie das gesamte System auf Lecks.
3
4
1 Flaschenfüllergehäuse
2 Montageplatte
3 #10-32 x 1" Flachkopfschraube
4 Gehäuse Unterer Flansch
5 Montageplatte Flansch
Montieren Sie die Zugangsklappe des Wasserkühlers am
13
Wasserkühler.
3
AQUADONA • Brunnenstr. 149 10115 Berlin
Tel.: 030 345 092 37 • Mail: service@aquadona.com • www.aquadona.com
7020-956-001
Festwasserspender "Amazonas"
5
1
2
Installieren Sie das Gehäuse auf der Montageplatte, wenn das Gerät getestet
12
wurde. Winkeln Sie das Gehäuse ab und setzen Sie den unteren Flansch des
Gehäuses auf den Flansch der Montageplatte und schließen Sie das Gerät.
Sichern Sie das Gerät mit den Schrauben aus Schritt 3.
1
2
1
Seite 11 von 19
1. Montageplatte
2. Montage des
Wasserkühlers
3. Flaschenfüllergehäuse
4. Spannungsversorgung
5. Magnetventil
3
2
1
5
1 Wasserkühler
2 Flaschenfüller
3 Zugangstafel
4
2
2
