802368
08/09

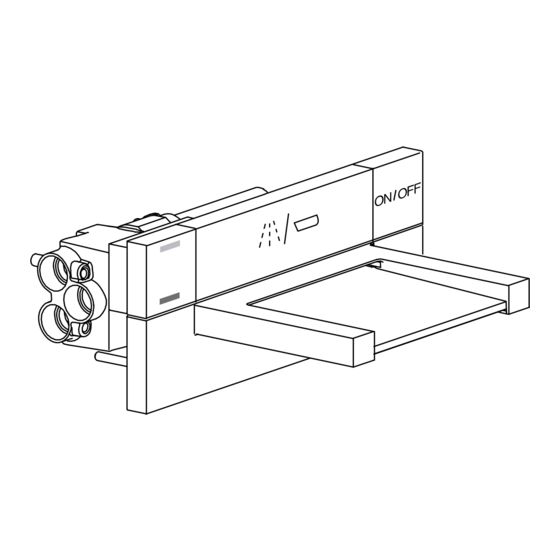

Bad- und Duschenmischer
Mitigeur bain-douche et douche
Miscelatore bagno-doccia e doccia
20.614.800.000
21.614.820.000
Montage- und Serviceanleitung
Instructions de montage et d'entretien
Istruzioni di montaggio e di assistenza
KWC CANYON
KWC CANYON
20.614.810.000
21.614.830.000
Werbung
Verwandte Anleitungen für KWC CANYON
Inhaltszusammenfassung für KWC CANYON
- Seite 1 Montage- und Serviceanleitung Instructions de montage et d‘entretien Istruzioni di montaggio e di assistenza 802368 08/09 Bad- und Duschenmischer Mitigeur bain-douche et douche Miscelatore bagno-doccia e doccia KWC CANYON KWC CANYON 20.614.800.000 20.614.810.000 21.614.820.000 21.614.830.000...
- Seite 2 Betriebsdaten Caractéristiques de fonctionnement Caratteristiche di funzionamento Idealer Betriebsdruck : 3 bar Max. Betriebsdruck : 5 bar Min. Betriebsdruck : 2 bar Druckgleichheit empfehlenswert. Ideale Wassertemperatur : 60 °C Max. Wassertemperatur : 80 °C Mindestvolumenstrom > l/min. Achtung: Débits d’eau > l/min.
- Seite 3 Masse Dimensions Dimensioni 20.614.800.000 20.614.810.000 21.614.820.000 21.614.830.000...
- Seite 4 Montagebeispiel Exemple de montage Esempio di montaggio 39.610.040.931 20.614.810.000 oder 39.610.040.931 20.614.810.000 39.610.050.931 21.614.830.000 oder 39.610.060.931 21.614.820.000 oder oder 39.610.060.931 20.614.800.000...
- Seite 5 Montage Montage Montagio 20.614.800.000 21.614.820.000 SW 4...
- Seite 6 Montage Montage Montagio 20.614.800.000 21.614.820.000 SW 4...
- Seite 7 Montage Montage Montagio 20.614.800.000 21.614.820.000 M6x90 SW 4 M6x90 SW 4 SW 2,5...
- Seite 8 Montage Montage Montagio 20.614.810.000 Inbus SW 4...
- Seite 9 Montage Montage Montagio 20.614.810.000 Inbus SW 4...
- Seite 10 Montage Montage Montagio 20.614.810.000 M6x90 SW 4 M6x90 SW 4...
- Seite 11 Montage Montage Montagio 21.614.830.000...
- Seite 12 Montage Montage Montagio 21.614.830.000 M6x90 Inbus SW4 M6x90 Inbus SW4...
- Seite 13 Montage Montage Montagio 21.614.830.000 Inbus SW 2,5 Inbus SW 2,5...
- Seite 14 Ersatzteile Pièces de rechange Pezzi di ricambio 20.614.800.000 Z.535.933 Z.535.914 Z.535.929 Z.535.913 Z.535.936 Z.535.935 Z.535.921...
- Seite 15 Ersatzteile Pièces de rechange Pezzi di ricambio 20.614.810.000 Z.535.914 Z.535.933 Z.535.919 Z.535.929 Z.535.935 Z.535.913 Z.535.918 Z.535.936 Z.535.920...
- Seite 16 Ersatzteile Pièces de rechange Pezzi di ricambio 21.614.820.000 Z.535.933 Z.535.914 Z.535.929 Z.535.913 Z.535.936 Z.535.935 Z.535.921 Z.535.922...
-
Seite 17: Pezzi Di Ricambio
Ersatzteile Pièces de rechange Pezzi di ricambio 21.614.830.000 Z.535.937 L 1500mm Z.535.938 L 2500mm... - Seite 18 Funktionen Fonctions Funzioni...
- Seite 19 Reinigungsmodus Mode de nettoyage Modo di pulizia ON/OFF > 5 sek. Armatur in Reinigungsmodus bringen: Temperatureinstelltaste 5 sec. gedrückt halten (1), Armatur beginnt zu blinken. Taste weiter gedrückt halten und 2x die ON/OFF Taste drücken (2). Die Armatur befindet sich für 600 sec. (10 Min.) im Reinigungsmodus. Nach Ablauf von 570 sec.
- Seite 20 Reinigung Nettoyage Pulizia Verfahren zum Entfernen von Kalkrückständen auf Permatec-Oberflächen 1. Ca. 1%ige Zitronensäure-Lösung herstellen (in der Drogerie als Entkalker erhältlich, ansonsten geht evtl. auch handgepresster Zitronensaft; Vorsicht: Zitronensäure-Lösung nicht in Augen oder offene Wunden gelangen lassen, bei Hautkontakt mit Wasser abspülen!).
- Seite 21 Störung - Ursache - Behebung Dérangement - Cause - Remède Guasto - Causa - Rimedio Störung/Fehler Mögliche Ursache Behebung Es fliesst kein Wasser? • Eckventile geschlossen • Eckventile öffnen • Eckventile/Schmutzfangsieb • Eckventile/Schmutzfangsiebe verstopft reinigen • Schläuche verdreht/geknickt • Schläuche richtig anschliessen •...
- Seite 22 Störung - Ursache - Behebung Dérangement - Cause - Remède Guasto - Causa - Rimedio Incident / Défaut Cause possible Remède L’eau ne coule pas? • Robinets d’équerre fermés • Ouvrir les robinets d’équerre • Robinets d’équerre/filtres bouchés • Nettoyer les robinets d’équerre/ collecteurs d’impuretés •...
- Seite 23 Störung - Ursache - Behebung Dérangement - Cause - Remède Guasto - Causa - Rimedio Disturbo/Errore Possibile causa Rimedio Non scorre acqua? • Valvole a squadra chiuse • Aprire le valvole a squadra. • Valvole a squadra/Filtro intasato • Pulire le valvole a squadra/i filtri. •...
- Seite 24 Schweiz, Suisse: KWC AG Hauptstrasse 57 5726 Unterkulm Tel.: 062 768 68 68 Fax: 062 768 61 62 Recyclingpapier auf 100% Altpapierbasis. Papier de recyclage sur 100% bases de vieux papier. Riciclaggio della carta sulla base della carta straccia di 100%.
