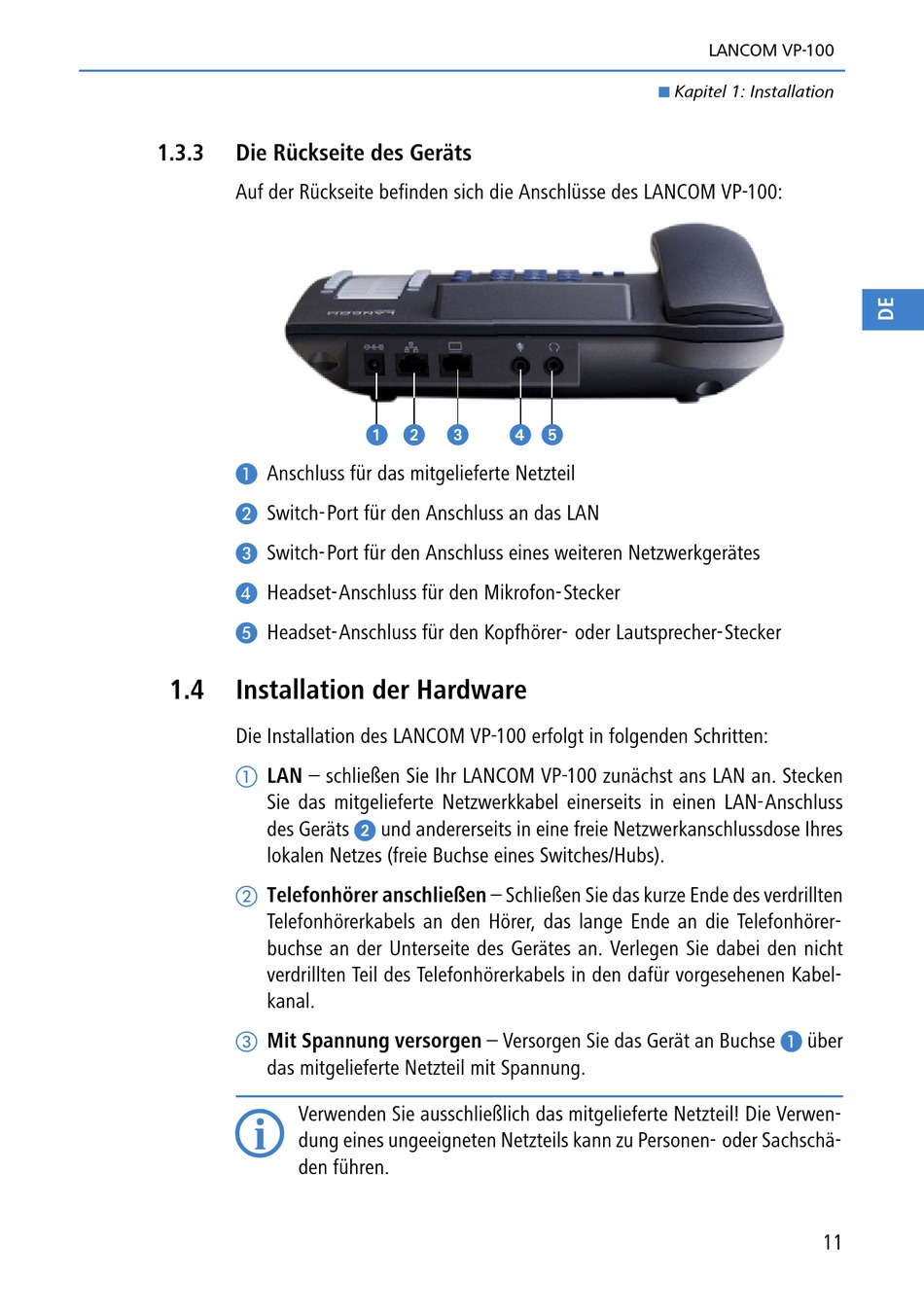

1.3.3 Die Rückseite des Geräts
Auf der Rückseite befinden sich die Anschlüsse des LANCOM VP-100:
³
Anschluss für das mitgelieferte Netzteil
·
Switch-Port für den Anschluss an das LAN
»
Switch-Port für den Anschluss eines weiteren Netzwerkgerätes
¿
Headset-Anschluss für den Mikrofon-Stecker
´
Headset-Anschluss für den Kopfhörer- oder Lautsprecher-Stecker
1.4

Installation der Hardware

Die Installation des LANCOM VP-100 erfolgt in folgenden Schritten:
LAN – schließen Sie Ihr LANCOM VP-100 zunächst ans LAN an. Stecken
Sie das mitgelieferte Netzwerkkabel einerseits in einen LAN-Anschluss
des Geräts
lokalen Netzes (freie Buchse eines Switches/Hubs).
Telefonhörer anschließen – Schließen Sie das kurze Ende des verdrillten
Telefonhörerkabels an den Hörer, das lange Ende an die Telefonhörer-
buchse an der Unterseite des Gerätes an. Verlegen Sie dabei den nicht
verdrillten Teil des Telefonhörerkabels in den dafür vorgesehenen Kabel-
kanal.
Mit Spannung versorgen – Versorgen Sie das Gerät an Buchse
das mitgelieferte Netzteil mit Spannung.
Verwenden Sie ausschließlich das mitgelieferte Netzteil! Die Verwen-

dung eines ungeeigneten Netzteils kann zu Personen- oder Sachschä-
den führen.
und andererseits in eine freie Netzwerkanschlussdose Ihres
LANCOM VP-100
Kapitel 1: Installation
³
