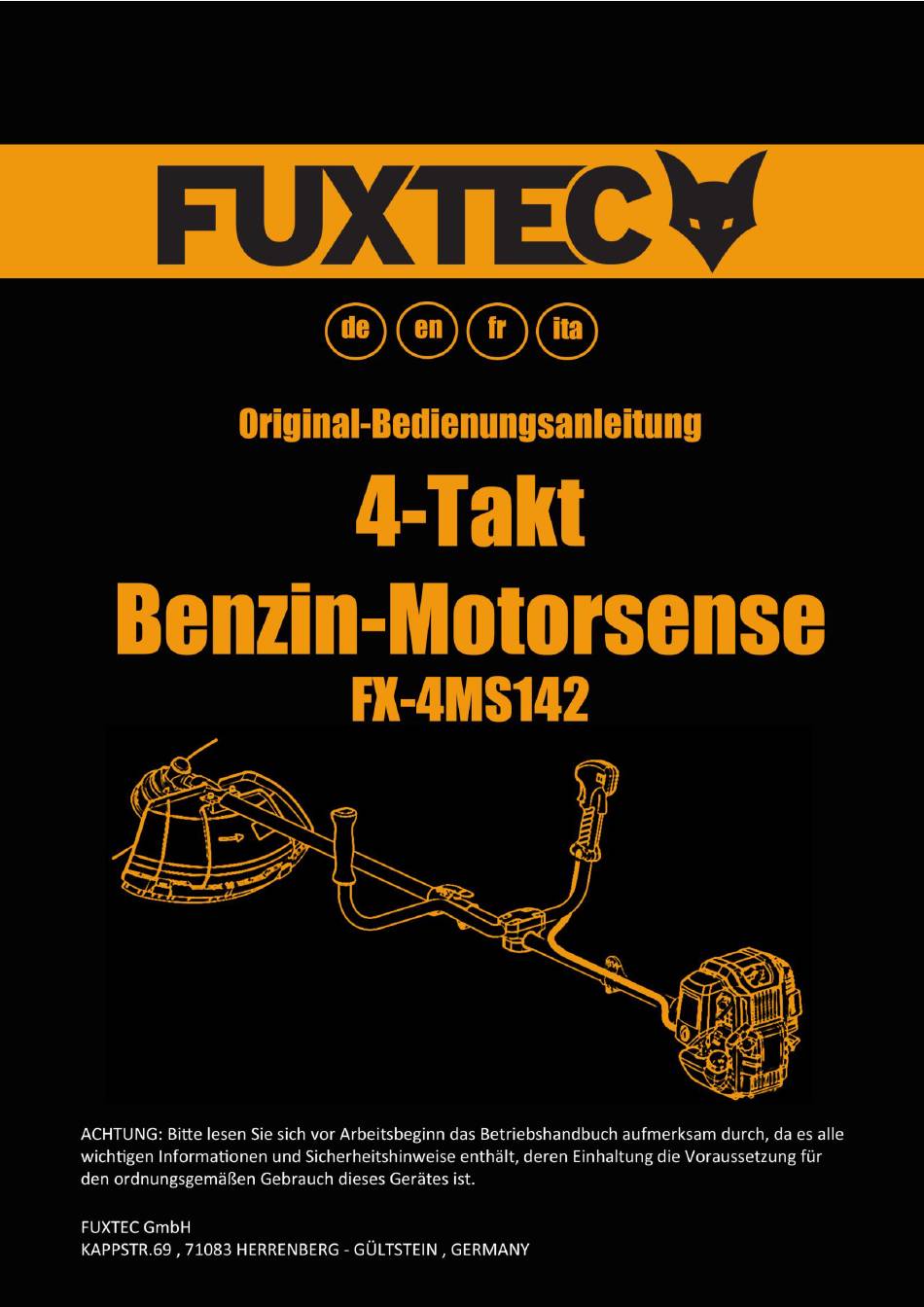

- Seite 1 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01...

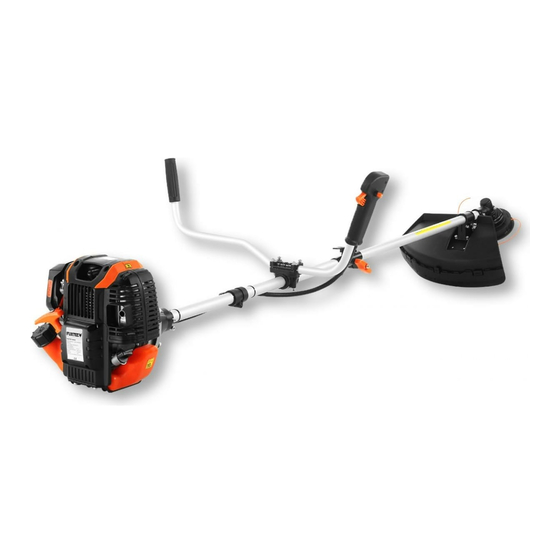

- Seite 2 ORIGINALBEDIENUNGSANLEITUNG Benzin-Motorsense/Rasentrimmer FX-4MS142 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.
-
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 INHALTSVERZEICHNIS Technische Daten ......................4 Symbole auf der Maschine ....................5 Allgemeine Sicherheitshinweise ..................8 Anweisungen für Zubehörteile ..................9 Bauteilübersicht ......................14 Montage der Motorsense ....................15 Kaltstart der Maschine ....................19 Warmstart der Maschine ....................20 Trimmtechniken ...................... -
Seite 4: Technische Daten
2 Stücke Trockengewicht (kg) 8.05 Kraftstofftankkapazität (ml) Öltankkapazität (ml) 100ml Öl FUXTEC 4-Takt Öl (SAE30) Kraftstoffverbrauch (kg/h) (in der Übereinstimmung mit 0.89 ISO 8893) Spezifischer Kraftstoffverbrauch (g/kWh) (in der Übereinstimmung mit ISO 8893) Gewicht (netto/brutto) in (kg) 8.05 / 10,0... -
Seite 5: Symbole Auf Der Maschine
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 2. Symbole auf der Maschine WARNUNG! UNSACHGEMÄßE BEDINGUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. IMMER AUGENSCHUTZ, OHRSCHUTZ UND KOPFSCHUTZ TRAGEN TRAGEN SIE FUSSSCHUTZ. TRAGEN SIE HANDSCHUHE（Scharfe Kante!）. BERÜHREN DES DREHENDEN BLATTES VERBOTEN, VERLETZUNGSGEFAHR HALTEN SIE IMMER 15 METER VON ANDEREN PERSON ABSTAND... - Seite 6 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 NICHT RAUCHEN UND OFFENE FLAMMEN AM GERÄT WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN SCHALTEN SIE IMMER MASCHINE AUF UND STELLEN SIE SICHER, DASS DAS SCHNITTWERKZEUG GESTOPPT IST, BEVOR SIE ES SÄUBERN, BLATT ENTFERNEN ODER JUSTIEREN. WARNUNG: ABGASE DIESES PRODUKTS ENTHALTEN CHEMIKALIEN DIE ZU KREBS, GEBURTSSCHÄDEN UND WEITEREN FÜHREN KANN WARNUNG! ÄNDERN SIE NIE DIE MASCHINE.
- Seite 7 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Lassen Sie nicht andere, diese Maschine zu benutzen, es sei denn sie gänzlich verantwortlich sind und das Maschinenhandbuch gelesen und verstehen haben und in ihren Bedienungen ausgebildet werden. Die ausgedehnte Nutzung eines Werkzeugs setzt den Nutzer Erschütterungen aus, die zur Weißfingerkrankheit (Raynaud-Syndrom) oder zum Karpaltunnelsyndrom führen können.
-
Seite 8: Allgemeine Sicherheitshinweise
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 3. Allgemeine Sicherheitshinweise Diese Maschine darf nur zum Mähen bzw. Trimmer von Gras, Unkraut und Gestrüpp verwendet werden. Nie für andere Zwecke verwenden, da es dabei zu Verletzungen kommen kann! Korrekte Sicherheitsanweisungen müssen beachtet werden. SETZEN SIE SICH ODER ANDERE NICHT GEFAHR AUS. -
Seite 9: Anweisungen Für Zubehörteile
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 ⚫ Kontrollieren Sie den Bereich, der zu schneiden ist, und entfernen Sie alle Rückstande, die im Nylonschnittkopf oder im Schneidblatt verwickelt werden können. Entfernen Sie auch alle möglichen Gegenstände, die die Maschine beim Schnitt herumschleudern könnte. ⚫ Lassen Sie nie die Maschine unbeaufsichtigt. - Seite 10 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 erreichen können. Lagern Sie die Maschine in einem nur gut gelüfteten Bereich. ⚫ Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Diese Teile sind vorhanden von Ihrem Händler. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigen von Maschine verursachen.
- Seite 11 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 ⚫ Achten Sie darauf, dass Sie die Maschine nicht fallen lassen oder g egen Hindernisse schlagen. ⚫ Bevor die Maschine zu justieren oder zu reparieren ist, seien Sie sicher, dass die Maschine gestoppt und der Zündkerzenstecker abgezogen ist. ⚫...
- Seite 12 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 WARNUNG GEFAHR Benutzen Sie die Motorsense nicht für den Ausschnitt von Bäumen. WARNUNG GEFAHR Benutzen Sie den Schultergurt ständig. Justieren und fixieren Sie den Gurt und Gurtklemmplatte an der Maschine so, dass die Maschine einige cm über Boden hängt.
- Seite 13 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Lesen Sie das Handbuch sorgfältig. Seien Sie gänzlich mit den Kontrollen und dem korrekten Gebrauch der Maschine vertraut. Erfassen Sie, wie man die Maschine stoppt und die Maschine abstellt. Verstehen Sie, wie man die Maschine stoppt und abstellt. Verstehen Sie, wie man einen aufgespannten Aufsatz schnell löst.
-
Seite 14: Bauteilübersicht
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 5. Bauteilübersicht BLATT (3-Zahn) SCHNEIDMESSER SCHUTZSCHILD ANTRIEBSACHSE U-HANDGRIFF HILFSHANDGRIFF HANDGRIFF GASHEBELSPERRE* MOTOR-STOPPSCHALTER 10. SICHERHEITS- VERRIEGELUNG 11. GASHEBEL 12. TANK 13. TANKKAPPE 14. VERBINDUNGSSTÜCK 15. FLÜGELSCHRAUBE 16. SCHULTERGURT *8 GASHEBELSPERRE verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt werden, wenn die Gashebelsperre gedrückt ist. -
Seite 15: Montage Der Motorsense
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 6. Montage der Motorsense Anbau des Handgriffs Der Handgriff muss vor Benutzung montiert werden. Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen. Montage des Griffrohres für die Benutzung Setzen Sie Schale B je nach oben und unten auf das Schaftrohr, verschrauben Sie beide Schalen und das Schaftrohr mit einander. - Seite 16 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Installation des Schutzschildes Installieren Messerschutz Antriebswellenrohr gegen Getriebegehäuse. Ziehen Sie die Halterung des Schutzes so fest an, dass sich der Messerschutz im Betrieb nicht bewegt oder herunter schieben lässt. Montage des Rasentrimmers Schritt 1: Stecken Sie den Schlüssel (1) in das Loch des Getriebekopfes, so dass die Getriebewelle arretiert ist.
- Seite 17 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Installation des Schutzschildes Installieren Schutzschild Antriebswellenrohr gegen Getriebegehäuse. Ziehen Sie die Halterung des Schutzes so fest an, dass sich der Messerschutz im Betrieb nicht bewegt oder herunter schieben lässt. Montage des Metalblatts Schritte: 1. Legen Sie den Schlüssel (1) in das Loch an Getriebekopf. 2.
- Seite 18 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Ölstand überprüfen. 1 Stellen Sie den Motor waagrecht auf den Boden. 2 Den Ölmessstab herausdrehen und den Ölstand überprüfen, welcher bis zum Öleinfüllstutzen sein sollte 3 Ist der Ölstand zu niedrig bitte das empfohlene Öl nachfüllen bis zum Öleinfüllstutzen. 4 Drehen Sie den Öldeckel zu.
-
Seite 19: Kaltstart Der Maschine
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 ● Benzin ist hoch entzündlich und es kann bei Funken zur Explosion führen. ● Betanken nur in gut belüfteten Räumen und den Motor vor Befüllung abkühlen lassen. Das Rauchen und offenes Feuer wie jegliche Funken müssen vermieden werden während des betankens. -
Seite 20: Warmstart Der Maschine
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 ANMERKUNG: Wenn die Maschine nach wiederholten Versuchen nicht startet, beziehen Sie sich auf Fehlersuchkapitel. ANMERKUNG: Ziehen Sie immer das Starterseil gerade heraus. Das schräge Ziehen des Starters lässt das Seil an der Öse reiben. Der Schrägzug, kann zum Ausfranzen oder Bruch des Starterseilzuges führen. -
Seite 21: Trimmtechniken
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 FREIGABE DES NYLONSCHNEIDKOPFS Um frischen Faden freizugeben, lassen Sie Maschine in Vollleistung und „Stoß“ am Nylonschneidkopf gegen Rasen laufen. Faden gibt automatisch frei. Das Messer im Schutzschild schneidet überschüssigen Faden ab. VORSICHT: Entfernen Sie regelmäßig Grasablagerung, um Überhitzung der Antriebsachse zu verhindern. - Seite 22 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Gras oder Unkräutern mit der Spitze des Fadens und kippen den Nylonschneidkopf etwas. Nylonfaden ersetzen 1. Schalten Sie den Motor ab. 2. Stellen Sie den Trimmer auf den Boden, so dass das Schneidewerkzeug mit der Spule nach oben zeigen.
-
Seite 23: Wartung Und Pflege
Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 10. Wartung und Pflege Die regelmäßige Überprüfungen und Einstellung müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine hervorragende Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus. Wartungszyklus Jeden Jede 3... - Seite 24 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 B. Alle Wartungsarbeiten – mit Ausnahme der in der Betriebsanleitung aufgeführten Arbeiten sind von qualifiziertem Wartungspersonal auszuführen C. Bei gewerblicher Nutzung müssen die Wartungszyklen nach Bedarf angepasst werden. Ölwechsel Es wird empfohlen das Öl auch auszutauschen, wenn es heiß läuft und die Schmiereigenschaften verliert.
- Seite 25 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Flammpunkt um das Filterelement zu reinigen und komplett trocknen lassen. 3 Tauchen Sie das Filterelement in frisches Schmieröl und drücken diese danach aus. 4 Legen Sie wieder das Filterelement in die richtige Position 5 Installieren Sie den Filterdeckel und schrauben die Schraube im Uhrzeigersinn wieder ein. Wartung Zündkerze Um den normalen Betrieb der des Motors zu gewährleisten, muss der Zündabstand von 0,6 -0,7 eingehalten werden und frei von Kohleablagerungen sein.
- Seite 26 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 SCHUTZSCHILD-MESSER-SCHÄRFEN. 1. Entfernen Sie Schneidmesser von Schutzschild Spannen Sie das Messer in einen Schraubstock ein. Schärfen Sie Messer mit einer flachen Feile. Bitte achten Sie darauf, dass Sie den Winkel der Schneide beibehalten. Messer nur in einer Richtung bewegen. LAGERN EINER MASCHINE WARNUNG: Wenn diese Schritte nicht erfolgen, wird Belag im Vergaser entstehen und schwierigen Start oder dauerhafte Schaden wegen Lagerung verursachen.
-
Seite 27: Fehlerbehebung
Zündkerzen-Abstand falsch einstellen Motor-Geräusche Falsche Choke Stellung Nockenwelle beschädigt überprüfen Nockenwelle austauschen Ausfall des Rückschlagventil am Tankdeckel ersetzte den Tankdeckel Vergaser undicht Vergaserdichtung verschlissen Vergaser oder Dichtung ersetzten Wenn keine Problembehandlung das Problem löst, wenden Sie sich direkt an FUXTEC. -
Seite 28: Kundendienst
Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben. Wenden Sie sich jederzeit bezüglich Wartungsarbeiten und Beschaffung Ersatzteilen direkt an den Hersteller FUXTEC GmbH unter www.fuxtec.de... -
Seite 29: Eg-Konformitätserklärung
Name und Anschrift der Person, die berechtigt ist, technischen Unterlagen, die in der Gemeinschaft ansässig ist zusammenzustellen; Tim Gumprecht, 05.11.2020 FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, GERMANY name and address of the person authorised to compile the technical file,... - Seite 113 Original Bedienungsanleitung FX-4MS142_de_en_fr_ita_rev01 Community...
