35 U-CONTROL UCA222 Manual de uso

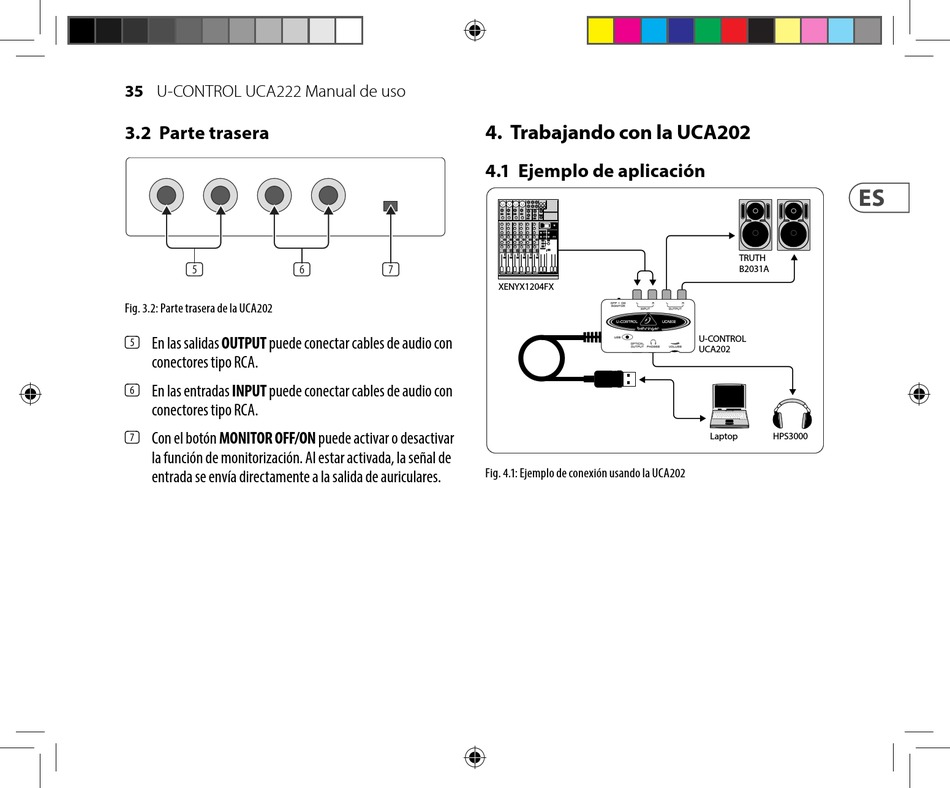

3.2 Parte trasera

4)
Fig. 3.2: Parte trasera de la UCA202
(5) En las salidas OUTPUT puede conectar cables de audio con
conectores tipo RCA.
(6) En las entradas INPUT puede conectar cables de audio con
conectores tipo RCA.
(7) Con el botón MONITOR OFF/ON puede activar o desactivar
la función de monitorización. Al estar activada, la señal de
entrada se envía directamente a la salida de auriculares.
(5) (6)
4. Trabajando con la UCA202
4.1 Ejemplo de aplicación
(7)
XENYX1204FX
Fig. 4.1: Ejemplo de conexión usando la UCA202
TRUTH
B2031A
U-CONTROL
UCA202
Laptop HPS3000
