Verwandte Anleitungen für DigiTech Hot Rod
Inhaltszusammenfassung für DigiTech Hot Rod
- Seite 2 Lesen Sie zu Ihrem eigenen Schutz bitte Folgendes: • Dieses Gerät darf keine schädlichen Interferenzen erzeugen. • Dieses Gerät muss empfangene Interferenzen verkraften können, einschließlich Störungen, die möglicherweise den Betrieb auf unerwünschte Weise beeinflussen. • Benutzen Sie nur abgeschirmte Verbindungskabel. •...
- Seite 3 • Hot Rod Pedal • Garantiekarte Das Hot Rod Pedal wurde mit äußerster Sorgfalt hergestellt. Der Lieferumfang sollte komplett und voll funk- tionsfähig sein. Falls etwas fehlt, setzen Sie sich bitte sofort mit dem Hersteller in Verbindung. Damit wir Sie und Ihre Bedürfnisse besser kennen lernen können, schicken Sie uns bitte Ihre ausgefüllte Garantiekarte zurück (innerhalb von zehn Tagen) oder registrieren Sie sich online unter http://www.digitech.com.

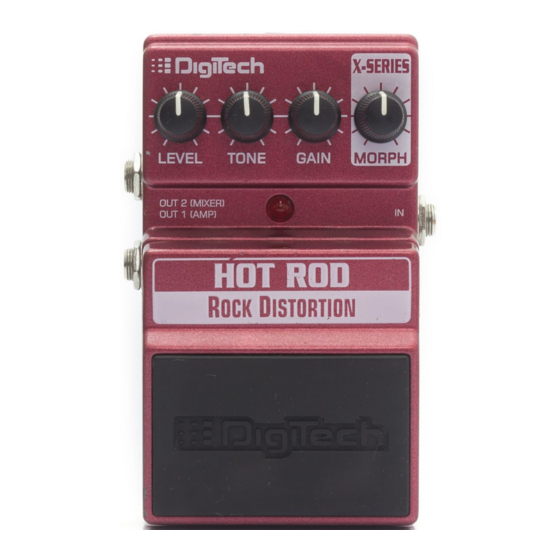

- Seite 4 VORDERSEITE 1. Level Knopf Regelt die Ausgangslautstärke. Drehen Sie diesen Knopf im Uhrzeigersinn, nimmt die Lautstärke zu, gegen den Uhrzeigersinn gedreht nimmt sie ab.
- Seite 5 Schließen Sie Ihr Instrument hier an. Sobald Sie ein Instrumentenkabel an diesen Eingang anschließen, wird die Stromversorgung aktiviert, auch wenn die LED nicht aufleuchtet (das trifft auch auf den Batteriegebrauch zu). Um den Batterien eine längere Lebensdauer zu verschaffen ziehen Sie alle Kabel aus dem Hot Rod heraus, sofern Sie ihn nicht benutzen wollen...
- Seite 6 Mischpult oder in ein Aufnahmemedium zu spielen ohne einen Gitarrenverstärker zu benutzen. ANSCHLÜSSE Der Hot Rod hat einen Eingang (INPUT) und zwei Ausgänge (AMP und MIXER). Die zwei Ausgänge geben Ihnen folgende Optionen zur Auswahl: die Benutzung eines Gitarrenverstärkers oder die Benutzung eines Mischpultes (auch für Aufnahmezwecke gedacht), aber auch beide Optionen gleichzeitig.
- Seite 7 Beachten Sie bitte diese Anschlussanweisungen: 1.Drehen Sie den Lautstärkereglers Ihres Verstärkers oder Ihres Mischpultes den/das Sie benutzen wollen herunter. 2. Schließen Sie die Ausgänge des Pedals an die Eingänge Ihres Verstärkers oder Ihres Mischpultes an. 3. Schließen Sie nun Ihre Gitarre am Eingang des Pedals an. 4.
- Seite 8 BATTERIEWECHSEL 1. Benutzen Sie den Stecker eines einfachen Instrumentelkabels und drücken Sie einen der seitlich ange brachten Stifte vorsichtig nach innen. Jetzt können Sie den Gehäusedeckel abheben und ggf. die Batterie wechseln. 2. Ziehen Sie die Batterie vom Batteriekabel ab. 3.
-
Seite 9: Technische Daten
TECHNISCHE DATEN Kontrollknöpfe Level, Tone, Gain, Morph An/Aus Pedal Buchsen Eingang, Ausgang 1 Amp, Ausgang 2 Mixer Eingangs impedance 1 MOhms Ausgangsimpedance 100 Ohms Stromversorgung 9V Alkaline Dry Batterie Leistungsaufnahme 4.8Watts (mit optionalem PS200R Netzadapter) Lebensdauer der Batterien ungefähr 4 Stunden (Dauerbeanspruchung) Maße 4 15/16”(L) x 3 1/8”(W) x 2 1/8”(H) Gewicht... - Seite 10 Headquarters: Warwick GmbH&Co.Music Equipment KG•Gewerbegebiet Wohlhausen•08258 Markneukirchen/Germany•Tel 0049-(0)37422-555-0 Fax 0049-(0)37422-555-99 • Send us an E-Mail to: info@warwick.de • Visit us on the World Wide Web: http://www.digitech.de Branch China: Warwick Music Equipment (Shanghai) Ltd., Co.Shanghai Waigaoqiao Free Trade Zone • Shanghai 200131 / P.R.China...
