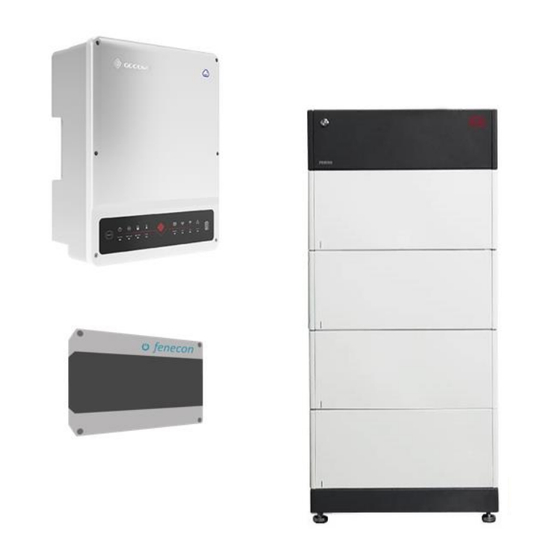

Fenecon Pro Hybrid GW Inbetriebnahmeanleitung
  1. Anleitungen
  2. Marken
  3. Fenecon Anleitungen
  4. Server
  5. Pro Hybrid GW
  6. Inbetriebnahmeanleitung

Fenecon Pro Hybrid GW Inbetriebnahmeanleitung

Vorschau ausblenden Andere Handbücher für Pro Hybrid GW:
Inhaltsverzeichnis

Werbung

Quicklinks

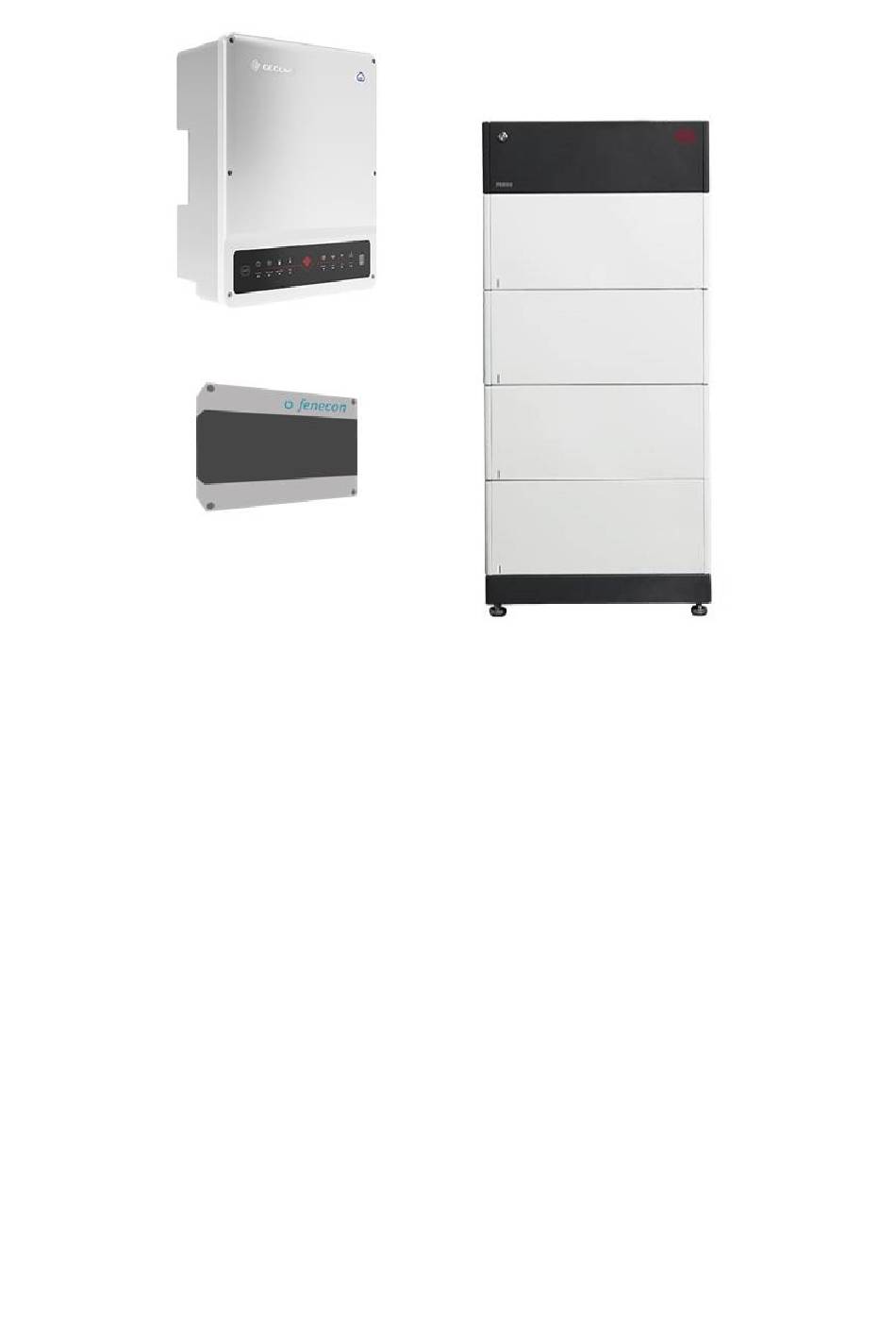

Inbetriebnahmeanleitung für
Pro Hybrid GW
Pro GW AC
Version 2020.9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenecon Pro Hybrid GW

Inhaltszusammenfassung für Fenecon Pro Hybrid GW

  • Seite 1 Inbetriebnahmeanleitung für Pro Hybrid GW Pro GW AC Version 2020.9...

  • Seite 2: Inhaltsverzeichnis

    DC-Anschluss der Batterie ........................19 4.1.7 Schließen des Deckels ......................... 21 DC-Anschluss der Batterie am Wechselrichter ..................21 DC-Anschluss (PV) (kann bei FENECON GW AC übersprungen werden) ..........22 AC-Anschluss ............................22 Stromzähler (GoodWe) ........................... 25 FEMS-Anschlussbox ..........................26 4.6.1 Anschluss des Wechselrichters ohne zusätzlichen Zähler ..............

  • Seite 3: Allgemeine Informationen Zur Installation

    BYD Battery-Box HVM/HVS Standfuß und BCU BYD Battery-Box HVM/HVS Module GoodWe ET FEMS Anschlussbox 2 x DC Leitung 2,2 m Netzwerkkabel 3 m (mit einem offenen Ende) Inbetriebnahmeanleitung FENECON Pro Hybrid GW Notwendige Materialien (nicht im Lieferumfang) Name Empfehlung Erdungskabel Erdungskabel 6-10 mm²...
  • Seite 4 DC Überspannungsschutz (optional) Ableiterelemente vom Typ I+II für 2 MPP Tracker RCD Typ B 25A/30mA Nur für Notstromabgang LS C20/25 Für Absicherung des Wechselrichters DC Überspannungsschutz Ein Überspannungsschutz ist für die PV-Anlage durch die VDE Normen 0100-443 und 0100- 534 zusätzlich empfohlen. Technische Daten: •...

  • Seite 5: Sicherheitshinweise

    2 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.

  • Seite 6: Montage (Hardware)

    3 Montage (Hardware) Abbildung 1. Platzbedarf FENECON Pro Hybrid GW 3.1 BYD Battery-Box Premium HVM/HVS Abbildung 2. BYD Battery-Box Premium HVM/HVS...
  • Seite 7 Abbildung 3: Aufstellbedingungen Abbildung 4: Empfohlene Abstände zwischen den Batterien...
  • Seite 8 Abbildung 5. Schritt für Schritt Installation...

  • Seite 9: Goodwe Et-Serie

    3.2 GoodWe ET-Serie Abbildung 6. Wechselrichter GoodWe ET-Serie Abbildung 7. Erklärung der Anschlüsse 1. Voraussetzungen für die Befestigung des Wechselrichters. a Feste Wand, die das Gewicht des Wechselrichters tragen kann b Installation des Wechselrichters vertikal oder maximal um 15° nach hinten geneigt.
  • Seite 10 Abbildung 8. GoodWe ET-Serie Montagebedingungen c Umgebungstemperatur sollte geringer als 45 °C sein, ansonsten kommt es zu einer Leistungsreduzierung. d Der Wechselrichter muss vor direkter Sonneinstrahlung, Regen und Schnee geschützt sein. Abbildung 9. GoodWe ET-Serie Montagebedingungen e Das Typenschild muss nach der Installation gut sichtbar sein. f Es muss genug Platz nach allen Richtungen gelassen werden.
  • Seite 11 Abbildung 11. Wandhalterung 3. Montage des Wechselrichters an der Wandhalterung Abbildung 12. Montage des Wechselrichters Ein Vorhängeschloss kann als Diebstahlschutz verwendet werden.

  • Seite 12: Fems-Anschlussbox

    3.3 FEMS-Anschlussbox Abbildung 13. FEMS-Anschlussbox Montage an die Wand der FEMS-Anschlussbox mit den markierten Löchern. Je nach Gegebenheit können die Verschraubungen passend in die dafür vorgesehenen Löcher geschraubt werden. Abbildung 14. Montage FEMS-Anschlussbox...

  • Seite 13: Installation

    4 Installation 4.1 Batterie Nachfolgend werden die Schritte für den DC-Anschluss und den Kommunikationsanschluss an den verschiedenen Komponenten beschrieben. Abbildung 15: Öffnen Sie die Abdeckung der Batterie an der linken Seite 4.1.1 Erdung der Batterie...
  • Seite 14 Abbildung 16: Erdung der Batterie mit M5 Kabelschuh direkt auf den Potentialausgleich...

  • Seite 15: Kommunikationsverbindungen Zwischen Batterie Und Wechselrichter

    4.1.2 Kommunikationsverbindungen zwischen Batterie und Wechselrichter Durchtrennen Sie das mitgelieferte Kommunikationskabel des Goodwe ET. Achten Sie auf eine ausreichende Kabellänge. Abbildung 17. Einführen des Kommunikationskabels in die Batterie...
  • Seite 16 Abbildung 18: Kommunikationsverbindung zwischen Wechselrichter und Batterie auf der Batterie-Seite Verbinden Sie die blaue Ader (Goodwe) mit Pin 1 der BCU (BYD) und die weiß-blaue Ader (Goodwe) mit Pin 2 der BCU (BYD) entsprechend nachfolgendem Bild.

  • Seite 17: Dipschalter Einstellen In Der Batterie

    4.1.3 Dipschalter einstellen in der Batterie Abbildung 19: Überprüfen der Dipschalter, alle auf links schieben 4.1.4 Parallelschalten mehrere Batterien Abbildung 20: es ist darauf zu achten, dass nur HVM mit HVM (zwei Balken) und HVS mit HVS (ein Balken) kombiniert werden kann Für die Parallelschaltung von bis zu drei Batterietürmen ist eine Stringsammelbox nötig.
  • Seite 18 Abbildung 21: Stringsammelbox für HVM/HVS Abbildung 22: Batterie-Parallelschaltung mit zwei Batterien, alle auf links schieben...

  • Seite 19: Batterie Mit Kundennetzwerk Verbinden

    Abbildung 23: Batterie-Parallelschaltung mit drei Batterien 4.1.5 Batterie mit Kundennetzwerk verbinden Eine Internetverbindung der Batterie ist für Updates erforderlich.

  • Seite 20: Dc-Anschluss Der Batterie

    Abbildung 24: Internetverbindung der Batterie 4.1.6 DC-Anschluss der Batterie Führen Sie die DC-Batteriekabel durch die Verschraubungen durch und schließen Sie diese an den dafür vorgesehenen Klemmen an.
  • Seite 21 Abbildung 25: DC-Anschluss der Batterie...

  • Seite 22: Schließen Des Deckels

    4.1.7 Schließen des Deckels Abbildung 26: Schließen des Deckels 4.2 DC-Anschluss der Batterie am Wechselrichter Abbildung 27. Montage der Stecker an die Batteriekabel Darauf achten, dass die richtigen Stecker verwendet werden. PV-Stecker und Batteriestecker sind nicht identisch.

  • Seite 23: Dc-Anschluss (Pv) (Kann Bei Fenecon Gw Ac Übersprungen Werden)

    4.3 DC-Anschluss (PV) (kann bei FENECON GW AC übersprungen werden) Abbildung 28:Montage der Stecker an die PV-Kabel Darauf achten, dass die richtigen Stecker verwendet werden. PV-Stecker und Batteriestecker sind nicht identisch. 4.4 AC-Anschluss Für die Absicherung des Wechselrichters wird jeweils ein 4-poliger LS-Schalter C20 (für GW5K-ET) oder C25 (für GW8K/10K-ET) für die netzparallele Seite und die Notstromseite des Wechselrichters benötigt.
  • Seite 24 Abbildung 30. Anschlussschema Am Notstromanschluss des Wechselrichters darf nicht mehr wie 5 / 8 / 10 kW angeschlossen werden. Bei überlast schaltet der Wechselrichter ab und der Notstromabgang wird nicht mehr versorgt. Dies passiert auch im Netzparallelbetrieb. Abisolieren der Kabel und Einzeladern für den Anschluss des Wechselrichters an die Unterverteilung und dem Notstromabgang.
  • Seite 25 Abbildung 32. AC-Anschluss Notstromkabel und anschließend das Netzkabel am Wechselrichter auflegen. Darauf achten, dass Sie nicht falsch angeschlossen sind (korrekte Phasenlage!). Jetzt die Kappe am Wechselrichter festschrauben. Abbildung 33. AC-Abdeckkappe befestigen...

  • Seite 26: Stromzähler (Goodwe)

    Abbildung 34. Empfohlener Wartungsschalter für Notstromabgang Für Wartungsarbeiten am Wechselrichter wird ein 4-poliger Wartungsschalter mit drei Schalterstellungen empfohlen. 1: Last wird über Wechselrichter Notstromversorgt (Normalstellung) 2. Last ist von Wechselrichter und Netz getrennt 3. Last wird von Netz versorgt (Wartungsfall) 4.5 Stromzähler (GoodWe) Der Zähler ist schon fertig konfiguriert und die Stromwandler sind am Zähler angeschlossen.

  • Seite 27: Fems-Anschlussbox

    Abbildung 35. Anschließen des Zählers 4.6 FEMS-Anschlussbox Abbildung 36. FEMS-Anschlussbox Die Spannungsversorgung der FEMS-Anschlussbox muss über ein 3-adriges Kabel mit einem Querschnitt von mindestens 1,0 mm hergestellt werden.

  • Seite 28: Anschluss Des Wechselrichters Ohne Zusätzlichen Zähler

    Abbildung 37. Verkabelung der FEMS-Anschlussbox Jetzt muss das FEMS noch mit dem Kundennetzwerk verbunden werden (Bild 24, lila). Zusätzlich muss der Wechselrichter und zusätzliche Zähler (optional) für die PV-Messung mit dem FEMS verbunden werden 4.6.1 Anschluss des Wechselrichters ohne zusätzlichen Zähler (Bild 24, Orange).
  • Seite 29 Die beiden Adern an den Klemmen 4/5 in der Anschlussbox anschließen. Hierfür den weißen Draht auf Klemme 4 und den orangen Draht auf Klemme 5 anschließen, siehe Bild 26. Abbildung 39. Kommunikationsanschluss FEMS-Anschlussbox Bitte überprüfen Sie ob die Jumper und DIP-Schalter in dem Adapter richtig gesetzt sind. Hierfür die Abdeckung des Adapters zurückschieben.

  • Seite 30: Anschluss Des Wechselrichters Mit Zusätzlichen Zählern (Socomec Countis E24)

    4.6.2 Anschluss des Wechselrichters mit zusätzlichen Zählern (Socomec Countis E24) Falls weitere Zähler für zusätzliche Erzeuger installiert werden, müssen diese zwischen FEMS und Wechselrichter kommunikativ eingebunden werden. Am Zähler muss die Leitung vom Erzeuger und die Leitung, die weiter in die Unterverteilung geht, angeschlossen werden.
  • Seite 31 Die weiße Leitung am Zähler auf Klemme 3 und die weiß/orange Leitung auf Klemme 2 klemmen. Abbildung 43: Anschluss Kommunikation an Zähler. Bitte überprüfen Sie ob die Jumper und DIP-Schalter in dem Adapter richtig gesetzt sind. Hierfür die Abdeckung des Adapters zurückschieben. Abbildung 44:Jumper und DIP-Schalter Stellung...

  • Seite 32: Inbetriebnahme (Software)

    5 Inbetriebnahme (Software) 5.1 BYD Battery-Box HVM/HVS Vor dem Einschalten der BYD Battery-Box sind folgende Punkte zu überprüfen: • Stellen Sie sicher, dass der Wechselrichter poltreu angeschlossen ist. Und die Erdung angebracht ist. • Stellen Sie sicher, dass eine verlässliche Kommunikationsverbindung zwischen Batteriesystem und Wechselrichter aufgebaut ist.

  • Seite 33: Batterie Updaten

    Abbildung 46: Download der aktuellen Firmware 5.1.2 Batterie updaten Starten Sie die Batterie Abbildung 47. Start der Batterie Nun verbinden Sie sich mit dem von der Batterie generierten W-LAN. Den Namen des W-LAN Netzwerkes (BYDxxxx) findet man in der Anleitung der Batterie auf der letzten Seite. Und starten dann die App. Das W-LAN Standardpasswort lautet BYDB-Box.

  • Seite 34: Konfigurieren Der Batterie

    Abbildung 48: Updaten der Firmware 5.1.3 Konfigurieren der Batterie Abbildung 49: GoodWe als Wechselrichter auswählen...
  • Seite 35 Abbildung 50: HVM oder HVS (je nach installierter Batterie) als Batterietyp auswählen und die Anzahl der Batteriemodule angeben Abbildung 51: Backup als Netzform and THREE für dreiphasig auswählen Überprüfen Sie ob alle Einstellungen übernommen wurden und drücken Sie auf „Complete“ um die Konfiguration abzuschließen.

  • Seite 36: Konfiguration Abschließen

    5.1.4 Konfiguration abschließen Abbildung 52: Konfiguration abschließen 5.2 GoodWe ET-Serie Konfiguration 1) Falls die Batterie noch nicht eingeschaltet ist, schalten Sie die Batterie über den Batterieschalter links zu. 2) Netzsicherung zuschalten 3) Wechselrichter einschalten Drehen Sie den DC Trennschalter auf ON (0FF = aus, ON = an) Abbildung 53.
  • Seite 37 Abbildung 54. WLAN-Netz suchen 5) Starten Sie die App „PV Master“ Abbildung 55. QR-Code für PV-Master APP Mit der PV Master App muss jetzt der Wechselrichter konfiguriert werden. Hier müssen nachfolgend Schritte von links nach rechts durchgeführt werden.
  • Seite 38 Abbildung 56. Allgemeine Einstellungen anmelden. Passwort: goodwe2010 Abbildung 57. Ländereinstellung und Betriebsmodikonfiguration...
  • Seite 39 Abbildung 58. Batteriekonfiguration Abbildung 59. Zählertest, wenn der Zählertest erfolgreich war, dann auf Beenden klicken. Ansonsten die Zähler wie angegeben tauschen.

  • Seite 40: 70% Reduzierung/Min Soc Einstellung

    5.2.1 70% Reduzierung/Min SOC Einstellung Abbildung 60: Erweiterte Einstellungen anmelden Abbildung 61: Einspeisebegrenzung / minimale Entladetiefe im Netzparallelbetrieb. 95% bedeuten, dass sich die Batterie um 95% auf 5% SOC entlädt...

  • Seite 41: Goodwe Et-Serie W-Lan-Konfiguration Für Updates

    5.2.2 GoodWe ET-Serie W-LAN-Konfiguration für Updates Abbildung 62. WLAN-Konfiguration Benutzername und Passwort sind admin Abbildung 63. WLAN auswählen und Passwort eingeben / WLAN-Konfiguration abschließen 5.3 FEMS Anschlussbox 1. Herstellen der Internetverbindung...

  • Seite 42: Fenecon Online Monitoring

    Es kann einige Minuten dauern, bis die ersten Daten im Monitoring erscheinen. 5.4 FENECON Online Monitoring Über die Internetseite https://www.fenecon.de steht Ihnen ein Live-Monitoring Ihres Systems über das Internet zur Verfügung. Die Zugangsdaten finden Sie im FENECON GW-Serie Anleitungsordner" im Register Online-Monitoring, oder in der FEMS Anschlussbox. Abbildung 64: FEMS-Monitoring...

  • Seite 43: Kontaktaufnahme Zum Fenecon Service

    6 Kontaktaufnahme zum FENECON Service Kontaktdaten: *Telefon: +49 991 648800 33 *E-Mail: service@fenecon.de Montag bis Donnerstag 08:00 - 17:00 Freitag 08:00 - 16:00...

  • Seite 44: Ibn-Protokoll

    6.1 IBN-Protokoll Nach Abschluss der Installation füllen Sie bitte das IBN-Protokoll (Inbetriebnahmeprotokoll) aus und schicken es innerhalb von 30 Tagen nach Inbetriebnahme an die FENECON GmbH, um den vollen Garantieanspruch zu bewahren. Das IBN-Protokoll finden Sie im FENECON Pro Hybrid 10-Serie Anleitungsordner" im Register IBN-Leitfaden ⇒...
