Fenecon BYD-DESS Betriebsanleitung

Byd-dezentrales stromspeichersystem
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

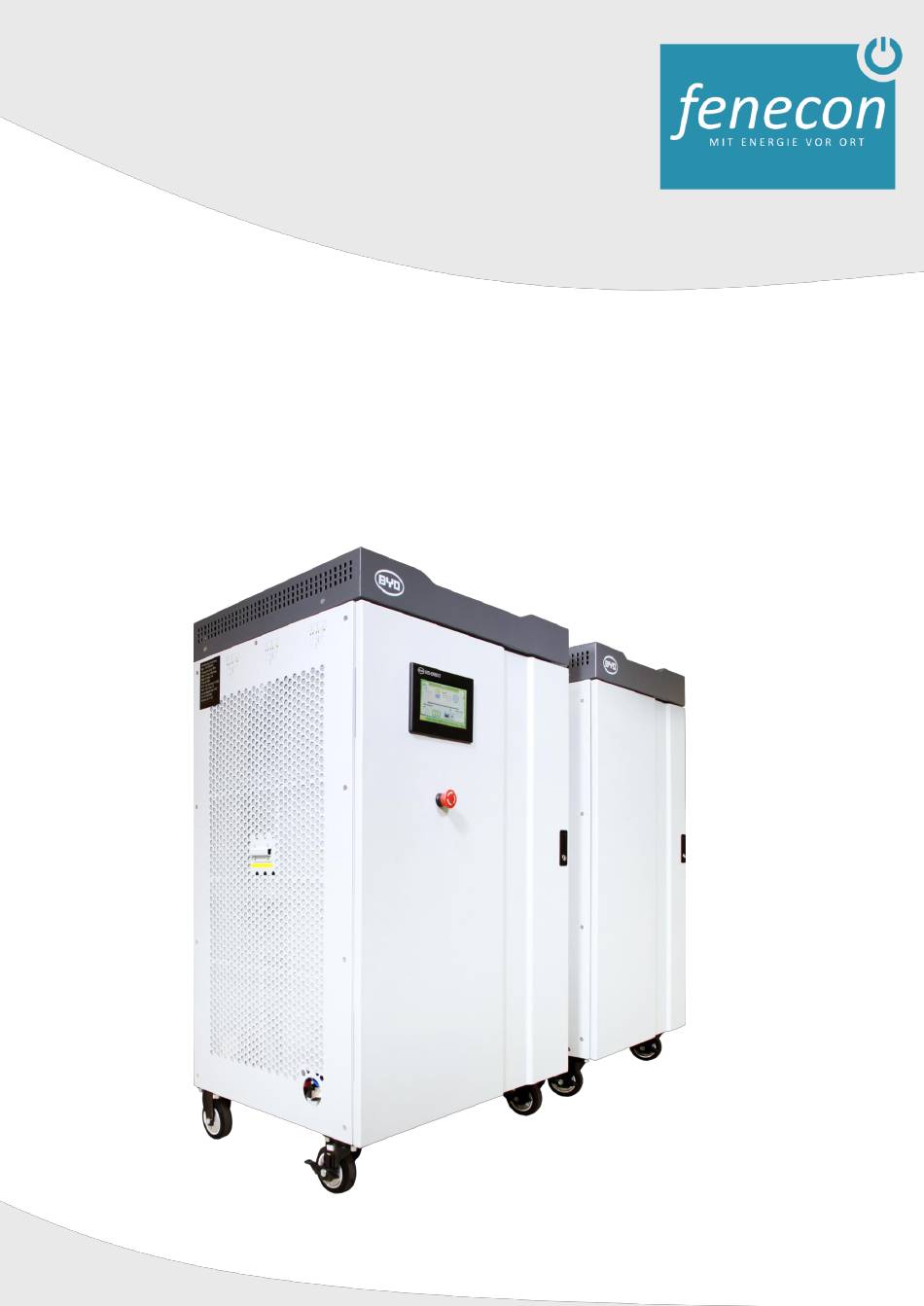

Betriebsanleitung
BYD-DESS
BYD-Distributed Energy Storage System | BYD-Dezentrales Stromspeichersystem

Werbung

loading

Verwandte Anleitungen für Fenecon BYD-DESS

Inhaltszusammenfassung für Fenecon BYD-DESS

  • Seite 1 Betriebsanleitung BYD-DESS BYD-Distributed Energy Storage System | BYD-Dezentrales Stromspeichersystem...
  • Seite 2 Version 1.0 Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH & Co. KG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH & Co. KG. Änderungen und Druckfehler vorbehalten! Garantie Die aktuellen Garantiebedingungen stehen im Internet, unter der Homepage www.fenecon.de, zum Download bereit oder können über die üblichen Vertriebswege in...
  • Seite 3 Inhalt Vorschriften für die Verwendung des BYD-DESS ..............5 Pflichten des Betreibers ....................5 Pflichten der Elektrofachkraft ..................7 Anlieferung und Aufstellung ....................8 Lieferumfang ........................ 8 Installationsort ......................9 Installationsmaterial und –werkzeug ................ 13 Montage der Generatoranschlusskästen des BYD-DESS ........... 13 Montage des BYD-DESS .....................
  • Seite 4 Dreiphasiges AC-System .................... 59 Dreiphasiges Hybridsystem ..................61 Not-Aus-Schalter ....................... 63 Was tun im Fehlerfall ......................64 Monitoring ........................65 Wartung und Service ..................... 67 Handhabung der Batterie ....................68 Anhänge ........................69 Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 4...
  • Seite 5 1 Vorschriften für die Verwendung des BYD-DESS Bitte beachten Sie bei der Inbetriebnahme und Verwendung des BYD DESS folgende Sicherheitshinweise. Der Inhalt des Skripts basiert auf Grundlagen der in Deutschland geltenden Anschlussrichtlinien und Installationsnormen. Das Arbeiten mit elektrischer Spannung kann tödlich sein!
  • Seite 6  BYD übernimmt keine Verantwortung für Sicherheitsprobleme, die durch externe angeschlossene Kabel und Geräte entstehen  Alle Teile des Systems sind ausschließlich für die Verwendung mit diesem Produkt vorgesehen. Die unsachgemäße Verwendung, bzw. der Missbrauch einzelner Komponenten führt zum Haftungsausschluss Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 6...
  • Seite 7 Stromschlag kommen  Demontage und Austausch der Batterien ist nur nach Rücksprache mit dem Lieferanten des BYD-DESS erlaubt  Bitte nutzen Sie das System nur mit der auf dem Typenschild angegebenen Spannung und Frequenz 1.2 Pflichten der Elektrofachkraft...
  • Seite 8 Holzkisten Schockdetektoren angebracht. Bitte weisen Sie den Empfänger darauf hin, den Detektor vor dem Öffnen der Holzkiste zu kontrollieren. Zeigt der Detektor eine Erschütterung an, hat sich der Installateur direkt und unverzüglich an die Firma FENECON GmbH & Co. KG zu wenden.
  • Seite 9  Raum > 30 m³; keine gesonderte Lüftungsmaßnahmen  Grundfläche mind. 3,5 m²  Höhe mind. 2,00 m  Tiefe mind. 1,608 m  Beschaffenheit von Boden, Wand und Decke:  Ebener Boden Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 9...
  • Seite 10  Tragfähiger Boden  Gesamtgewicht des Gerätes bei einphasigen BYD-DESS:  B08P03-A: 275,00 kg  B08P03C04A-E: 275,00 kg  P03B10-C04: 275,00 kg  P03B10-BC04: 275, 00 kg  Gesamtgewicht des Gerätes bei dreiphasigen BYD-DESS:  B08P09C08C-E: 210,00 kg + 206,00 kg ...
  • Seite 11 BAT: 608 BAT:1290 Bei dreiphasigen Systemen erhöhen sich die Aufstellmaße bei entsprechender Erweiterung der Batteriekapazität von B10 auf B20 oder B30. Die Batterieerweiterung ist mit den gleichen Maßen wie die Basisbatterie B10 ausgestattet. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 11...
  • Seite 12 Aufstellungsplan für einphasige Systeme: Aufstellungsplan für dreiphasige Systeme: Die Schränke (PCS und Batterie) dürfen während des Transports zum Aufstellort nicht mehr als 45° geneigt werden. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 12...
  • Seite 13  Erdungskabel  Multimeter  Drehfeldmessgerät  Aderendhülsen  Ringkabelschuhe (M6)  Schraubenschlüssel  Schraubenzieher Bei der Installation kann ggf. weiteres Installationsmaterial und Werkzeug notwendig sein. 2.4 Montage der Generatoranschlusskästen des BYD-DESS Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 13...
  • Seite 14 Anzahl von DC Eingangsverbindungen Ausgang Max. Spannung 145 VDC Max. Strom 80 A Anzahl von DC Ausgangsverbindungen Andere Betriebstemperaturreichweite -20°C - +50°C Schutzgrad IP65 Abmessung (LxDxH) 370 x 280 x 160 mm Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 14...
  • Seite 15 Montage. Nach der finalen Ausrichtung des BYD-DESS müssen die Feststellbremsen aktiviert werden  Die technischen Größen für den Anschluss von Quellen und Lasten am BYD-DESS entnehmen Sie bitte aus dem Übersichtsschaltplan im Anhang, A1 (Übersichtsschaltplan P03B10-BC04) Betriebsanleitung_Version_1.0...
  • Seite 16 Montage. Nach der finalen Ausrichtung des BYD-DESS müssen die Feststellbremsen aktiviert werden  Die technischen Größen für den Anschluss von Quellen und Lasten am BYD-DESS entnehmen Sie bitte aus dem Übersichtsschaltplan im Anhang, A2 (Übersichtsschaltplan P09B10-C00), bzw. A3 (Übersichtsschaltplan P09B10-HC08) ...
  • Seite 17 3 Komponenten Das Stromspeichersystem umfasst mehrere Einzelkomponenten. Bitte sprechen Sie mit dem Besitzer die einzelnen Komponenten direkt am System durch. 3.1 Einphasiges BYD-DESS (P03B10-BC04) Die Position der Komponenten kann je nach Systemtyp variieren Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 17...
  • Seite 18 3.2 Dreiphasiges BYD-DESS Das Produktportfolio von dreiphasigen BYD-DESS umfasst AC-gekoppelte Systeme und Hybridsysteme (AC- und DC-gekoppelt). 3.2.1 AC-System (P09B10-C00) 3.2.2 Hybridsystem (P09B10-HC08) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 18...
  • Seite 19 3.3 Typenschild Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 19...
  • Seite 20 Batteriespannung 16 * 3.2 V = 51.2 V Bruttospeicherkapazität 51.2 V * 200 Ah = 10.24 kWh ~10 kWh DoD (Entladetiefe) 85 % Nettospeicherkapazität ~ 8.5 kWh Ladezyklen 6000 (80 % Restkapazität) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 20...
  • Seite 21 CE, UN38.3, UL Abmessungen in mm 58 x 146 x 416 Gewicht 0.6 kg Laden 0°C ~50°C Betriebstemperatur Entladen -20°C ~55°C Kurzzeit -10°C ~45°C Speichertemperatur Langzeit -10°C ~40°C Luftfeuchtigkeit 5 % ~95 % Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 21...
  • Seite 22 Systemen ein Laderegler. Bei der Auslegung der Photovoltaikanlage ist darauf zu achten, dass die MPP Spannung im Bereich 70 – 120 V liegt. Die empfohlene DC-Generatorleistung beträgt 4 kW pro Laderegler. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 22...
  • Seite 23 70 A Nennleistung 3700 W Wirkungsgrad 97.3 % Schutzklasse IP 20 Kühlung Luft (aktiv) Schnittstelle Abmessungen in mm 455 x 170 x 101.5 Gewicht 7.5 kg Betriebstemperatur -25 °C ~ 50 °C Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 23...
  • Seite 24 Wechselrichter verbaut, bei dreiphasigen Systemen befinden sich drei Wechselrichter im Schaltschrank. In der folgenden Tabelle finden Sie eine Aufstellung der wichtigsten Wechselrichter-Parameter: BEG3000-IE Min. DC Spannung 46 V Max. DC Spannung 57 V Eingang Nennspannung 52 V Verpolungsschutz Nein Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 24...
  • Seite 25 1 s: 200 % Wirkungsgrad 93.7 % Oberschwingungen < 4 % Kühlung Luft (aktiv) Schutzklasse IP 20 Abmessungen in mm 204.5 x 231 x 578.8 Gewicht 26 kg Betriebstemperatur -25 °C ~ 45 °C Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 25...
  • Seite 26 4 Erstinbetriebnahme Für die Einbindung des BYD-DESS ist es zunächst erforderlich, das gesamte Gebäude stromlos (netzseitig im Hausanschlusskasten, bzw. in der Unterverteilung) zu schalten. Vergewissern Sie sich zunächst, dass alle Sicherungen bzw. Betriebsschalter deaktiviert sind. Drehbypass-Schalter müssen auf Normalbetrieb eingestellt sein.
  • Seite 27 Solargenerator Neutralleiter (N-Schiene im System) große Lasten (SLOAD-L, L2, L3) große Lasten Neutralleiter (N-Schiene im System) USV-Lastabgang (AC-OUTPUT-L, L2, L3) Neutralleiter für USV-fähige Lasten (AC-OUTPUT-N) PV 1&2 +/- (DC-seitige PV-Anlage) PE-Schiene für alle PE-Anschlüsse Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 27...
  • Seite 28 Klemmspannungen auf AC-OUTPUT aufrechterhalten  Der Haupttrennschalter nach dem EVU-Zähler (netzseitig) muss sich in einem inaktiven Zustand befinden  Der Bypass-Schalter im BYD-DESS muss sich im Normalbetrieb befinden - alle Sicherungen im BYD-DESS bleiben weiterhin in einem inaktiven Zustand Betriebsanleitung_Version_1.0 ©FENECON GmbH &...
  • Seite 29 1.1. Dreipolige (L1, L2, L3) , bzw. einpolige (nur bei realversorgender Funktionsweise!) Aktivierung vom öffentlichen Stromnetz (Haupttrennschalter nach EVU-Zähler) 1.2. Aktivierung des Leitungsschutzschalters, Netz (Grid), im BYD-DESS 2. Zuschaltung über die Batterie: 2.1. Aktivierung vom Startknopf, dazu ist der grüne Knopf 2 – 3 Sekunden zu drücken 2.2.
  • Seite 30 Batterie) beobachtet werden und kann mehrere Minuten in Anspruch nehmen. Aktivieren Sie nun die Betriebsschalter bzw. die Sicherungsschalter des BYD- DESS, gem. nachfolgender Tabelle: Netz (GRID) Große Lasten (AC-OUTPUT) Netz (AC-INPUT) USV-Lasten (AC-OUTPUT) PV 1 Batterie 1 Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 30...
  • Seite 31 AC-OUTPUT L1, L2 und L3 muss ~ 400 Volt betragen. 3. Zuschaltung Verbraucher: Nach erfolgreicher Durchführung der Testmessungen können RCD- Schalter und Sicherungsautomaten in der Unterverteilung aktiviert werden, um die Verbraucher mit Strom zu versorgen Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 31...
  • Seite 32 Starten Sie das System, indem Sie zunächst die Kommunikationssicherung und anschließend den Batterietrennschalter (Sicherungs-Lasttrennschalter NH) aktivieren. Die Anordnung beider Sicherungen variiert nach Systemtyp. PCS-Schrank Vorderansicht (Tür offen Batterieschrank Vorderansicht (Tür und Sicherungsabdeckung demontiert) offen) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 32...
  • Seite 33 1.1. Dreipolige (L1, L2, L3) Aktivierung vom öffentlichen Stromnetz (Haupttrennschalter nach EVU-Zähler) 1.2. Aktivierung des Leitungsschutzschalters, Netz (Grid), im BYD-DESS 2. Zuschaltung über die Batterie: 2.1. Aktivierung vom Startknopf, dazu ist der grüne Knopf 2 – 3 Sekunden zu drücken 2.2.
  • Seite 34 230 Volt betragen. Die Spannung zwischen AC-OUTPUT L1, L2 und L3 muss ~ 400 Volt betragen. 3. Zuschaltung Verbraucher: Nach erfolgreicher Durchführung der Testmessungen können RCD- Schalter und Sicherungsautomaten in der Unterverteilung aktiviert werden. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 34...
  • Seite 35 Starten Sie das System, indem Sie zunächst die Kommunikationssicherung und anschließend den Batterietrennschalter (Sicherungs-Lasttrennschalter NH) aktivieren. Die Anordnung beider Sicherungen variiert nach Systemtyp. PCS-Schrank Vorderansicht (Tür offen Batterieschrank Vorderansicht (Tür und Sicherungsabdeckung demontiert) offen) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 35...
  • Seite 36 1.1. Dreipolige (L1, L2, L3) Aktivierung vom öffentlichen Stromnetz (Haupttrennschalter nach EVU-Zähler) 1.2. Aktivierung des Leitungsschutzschalters, Netz (Grid), im BYD-DESS 2. Zuschaltung über die Batterie: 2.1. Aktivierung vom Startknopf, dazu ist der grüne Knopf 2 – 3 Sekunden zu drücken 2.2.
  • Seite 37 4.2.4 Zuschaltung Bypass-Betrieb Der Bypass-Schalter ermöglicht dem Benutzer, dass die Stromversorgung im Haus auch gewährleistet ist, wenn das BYD-DESS nicht aktiv ist (Beispiel: Fehlerfall des BYD-DESS). Im Bypass-Betrieb erfährt die Batterie keinen Tiefentladeschutz aus dem öffentlichen Stromnetz – aus diesem Grund müssen...
  • Seite 38 AC-OUTPUT deaktiviert wurde. Bei AC-Systemen muss zusätzlich der Sicherungsschalter Bypass für den AC-Generator aktiviert werden, hierfür zunächst den Sicherungsschalter AC-Generator (AC_SI) deaktivieren PCS-Schrank Vorderansicht (Tür offen und Batterieschrank Vorderansicht (Tür Sicherungsabdeckung demontiert) offen) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 38...
  • Seite 39 Sicherungsschalter, Inverter-Bypass (AC-Output), ist immer aktiviert, im Fehlerfall wird der Drehschalter von „normal“ auf „Bypass“ gedreht. Bei AC-Systemen muss zusätzlich immer der Sicherungsschalter, Bypass für den AC- Generator, aktiviert sein. PCS-Schrank Vorderansicht (Tür offen Batterieschrank Vorderansicht (Tür und Sicherungsabdeckung demontiert) offen) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 39...
  • Seite 40 Für den europäischen Raum muss immer bei „Lastanpassung“ ein blauer Pfeil zu sehen sein. Der Modus Lastverlagerung ist im deutschen Raum nicht zulässig. Der Modus max. Energiespeicherung hält für den Fall eines Stromausfalles immer eine volle Batterie bereit, was aber nicht wirtschaftlich ist. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 40...
  • Seite 41 Systemzeit zu ändern Zeiteinstellung und um die Zeitzone zu wechseln Zeitzone. Sie können als Displaysprache Chinesisch, Englisch und Deutsch auswählen. Um die Sprache zu ändern drücken Sie den runden Knopf vor der gewünschten Sprache. Mit Exit können Sie diese Ansicht verlassen. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 41...
  • Seite 42 Am Display können Sie zudem die Zeitzone an Ihren Standort anpassen. Wählen Sie dazu mit der weißen Schaltfläche Ihre Zeitzone aus und bestätigen die Auswahl mit Übernehmen. Mit Abbrechen verlassen Sie diese Ansicht. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 42...
  • Seite 43 Im Bereich Systeminformationen wird Ihnen die aktuelle DESS Software Version angezeigt und falls verfügbar auch die neueste Version. Drücken Sie Detailed, um die Versionsstände der einzelnen Systemkomponenten abzufragen. Mit Exit können Sie diese Ansicht verlassen. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 43...
  • Seite 44 Die Systeminformationen zeigen die aktuellen Softwareversionen an. Mit Aktualisieren kann bei Verfügbarkeit einer neuen Software das Speichersystem aktualisiert werden. Mit Exit können Sie diese Ansicht verlassen. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 44...
  • Seite 45 Mit Übernehmen bestätigen Sie Ihre Eingabe. Um diese Ansicht zu beenden, drücken Sie Verlassen. Die Taste Ursprungswerte stellt Ihre individuellen Einstellungen auf die Standardwerte zurück. Der aktuelle Systemmodus wird durch das Pfeilsymbol bestätigt. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 45...
  • Seite 46 Im Menüpunkt Administrator können Sie sich Zugriff zu passwortgeschützten Funktionen ermöglichen. Melden Sie sich dazu mit Ihrem Benutzernamen und Passwort an. Mit Übernehmen bestätigen Sie Ihre Angaben, mit Abbrechen können Sie diese Ansicht verlassen. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 46...
  • Seite 47 Display eingeben können. Mit OK übernehmen Sie Ihre Eingabe, mit Exit können Sie diese Ansicht verlassen. Das Passwort besteht aus einer Zahlenkombination, die Sie über das Ziffernfeld am Display eingeben können. Mit OK übernehmen Sie Ihre Eingabe, mit Exit können Sie diese Ansicht verlassen. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 47...
  • Seite 48 Wiederholen Sie das gewählte Passwort, mit Übernehmen bestätigen Sie Ihre Eingabe, drücken Sie Abbrechen, um diese Ansicht zu verlassen. Am System stehen Ihnen drei Systemmodi zur Verfügung: Max. Energiespeicherung, Lastanpassung und Lastverlagerung. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 48...
  • Seite 49 MaxCurrent als Lademodus eingestellt werden. Um die Parameter zu ändern, drücken Sie bitte die rechte Schaltfläche. Weiße Felder erfordern die Eingabe von Zahlen, graue Schaltflächen zeigen Ihnen mehrere Auswahlmöglichkeiten, die Sie Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 49...
  • Seite 50 Beispiel: DC-Stromquelle mit 10kWp muss auf 60% eingestellt werden Als Einstellwert müssten 2.000 W eingestellt werden (6.000/3 Phasen) Nachdem Sie die Parameter angepasst haben, können Sie diese mit Übernehmen in den laufenden Systembetrieb einpflegen. Anschließend können Sie die Einstellungsseite mit Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 50...
  • Seite 51 Verlassen beenden. Mit Ursprungswerte stellen Sie die Ansicht auf die Standardwerte zurück. Der aktuelle Systemmodus wird durch das Pfeilsymbol bestätigt. 5.2.2 Max. Energiespeicherung Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 51...
  • Seite 52 Leistungen größer 9000 W keine Leistungsbegrenzung zur Folge haben. Nachdem Sie die Parameter angepasst haben, können Sie diese mit Übernehmen in den laufenden Systembetrieb einpflegen. Anschließend können Sie die Einstellungsseite mit Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 52...
  • Seite 53 Endzeit zum Beladen: Endzeitpunkt, an dem die Beladung aus dem Netz gestoppt wird. Startzeit zum Entladen: Startzeitpunkt ab dem die Versorgung der Verbraucher aus dem Speicher erfolgt. Endzeit zum Entladen: Endzeitpunkt ab dem die Versorgung der Verbraucher wieder aus dem Netz erfolgen soll. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 53...
  • Seite 54 Netzbezug der anderen Phasen am Zähler durch die gleichzeitige Einspeisung aus. GSO: In diesem Modus arbeitet das Speichersystem im reinen Wechselrichtermodus. Die Energieproduktion der DC PV-Anlage wird direkt ins Netz eingespeist, die Beladung der Batterie bleibt außen vor. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 54...
  • Seite 55 Nachdem Sie die Parameter angepasst haben, können Sie diese mit Übernehmen in den laufenden Systembetrieb einpflegen. Anschließend können Sie die Einstellungsseite mit Verlassen beenden. Mit Ursprungswerte stellen Sie die Ansicht auf die Standardwerte zurück. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 55...
  • Seite 56 TT-Netz wie auch im TN-Netz eine lokale Schutzerdung erforderlich ist, um eine allpolige Trennung im USV-Fall sicherzustellen. Für das TT-Netz können im Einzelfall Sondervorschriften des lokalen Netzbetreibers gelten. Im Folgenden finden Sie eine Übersicht über die gebräuchlichsten Netzformen: Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 56...
  • Seite 57 230 V Frequenz 50 Hz Max. Ausgangsstrom 13,1 A Wechselrichter Wirkungsgrad 93 % Umschaltzeit USV < 20 ms < 4 % (Strom im Netzbetrieb) < 2 % (Spannung im Inselbetrieb) Zertifizierung VDE4105/AS4777/CEIO-21 Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 57...
  • Seite 58 0 – 45 °C Feuchtigkeit 10 – 90 % Einsatzhöhe über NN < 2000 m Max. Lautstärke 40 dB Abmessungen B/T/H in mm 650 x 608 x 1540 Gewicht 205 kg 275 kg Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 58...
  • Seite 59 < 2 % (Spannung im Inselbetrieb) Zertifizierung VDE4105/AS4777/CEIO-21 Nennspannung 51,2 Vdc Zelltyp LiFePO4 Zyklenanzahl 6000 (80% Restkapazität) Batterie Batteriekapazität 10 kWh 20 kWh 85 % Batteriemanagement Aktives Balancing Schnittstellen RS485 / Ethernet IP Schutzart IP 20 Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 59...
  • Seite 60 1270 Abmessungen B/T/H in mm Batterie: 581 x 608 Batterie: 2* 581 x x 1290 608 x 1290 PCS: 210 kg PCS: 210 kg Gewicht Batterie: 206 kg Batterie: 2* 206 kg Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 60...
  • Seite 61 < 2 % (Spannung im Inselbetrieb) Zertifizierung VDE4105/AS4777/CEIO-21 PV Leistung 2 x 4 kWp Leerlaufspannung 65 – 145 Vdc MPP Spannung 70 – 120 Vdc Laderegler MPP Tracker Max. Ausgangsstrom 2 x 64 A Wirkungsgrad 97,3 % Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 61...
  • Seite 62 1270 1270 Abmessungen B/T/H in mm Batterie: 581 x Batterie: 2* 581 x 608 x 1290 608 x 1290 PCS: 210 kg PCS: 210 kg Gewicht Batterie: 206 kg Batterie: 206 kg Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 62...
  • Seite 63 8 Not-Aus-Schalter Bei jedem BYD-DESS ist unter dem Display ein Notausschalter angebracht. Durch die Aktivierung des Schalters wird die Batterie deaktiviert. Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 63...
  • Seite 64 1. Fehleranalyse am Display durch Abrufen der angezeigten Fehler durchführen 2. Rücksprache mit Installateur halten 3. Bei gravierendem Fehler: Bypass-Betrieb via Bypass-Schalter aktivieren (s. Kapitel 4.2.4 Zuschaltung Bypass-Betrieb) Kommunikationssicherung und Batterietrennschalter (Sicherungslasttrennschalter NH) im Batterieschrank deaktivieren Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 64...
  • Seite 65  Bei einer komplexen Netzwerkinfrastruktur, oder bei speziell konfigurierten Firewalls wird die Freigabe des Ports 507 empfohlen Die Online Monitoring Seite erreichen Sie unter http://www.log.fenecon.de. Falls eine Internetverbindung bzw. ein PC zur Verfügung steht, können Sie die Onlineregistrierung des Systems gemeinsam mit dem Besitzer durchgehen. Dazu wählen Sie auf der Monitoring-Seite den Registrieren-Button aus.
  • Seite 66 Tag dauern. Bitte kontrollieren Sie ggf. nach einem Tag nochmals die Verbindung. Falls immer noch keine Werte verfügbar sind, wenden Sie sich bitte an das FENECON Serviceteam. In Kürze ist ein neues Monitoring verfügbar. Genauere Informationen erfragen Sie bitte bei Ihrem Großhändler.
  • Seite 67 Installateur oder Endkunde erfasst am Gerät anhand der angezeigten Fehlermeldungen den Systemstatus und gibt diese an seinen geschulten Elektriker weiter. Sollte der zertifizierte Elektriker das Problem nicht lösen können, muss dieser mit dem FENECON-Serviceteam in Kontakt treten. Bei auftretenden Systemstörungen, die zu einem Ausfall des Hausstromnetzes führen, kann der Endkunde durch den Bypass-...
  • Seite 68  Schutz vor Erschütterung  Temperaturbereich 0 – 45°C, ansonsten Auswirkung auf die Lebensdauer  Kein offenes Feuer  Altbatterien werden über FENECON GmbH & Co. KG zurückgenommen  Beschädigte Batterien werden über GRS in zugelassenen Transportbehälter transportiert  Im Brandfall Feuerwehr informieren, dass Lithiumbatterien enthalten sind ...
  • Seite 69 13 Anhänge 1. A1 (Übersichtsschaltplan P03B10-BC04) 2. A2 (Übersichtsschaltplan P09B10-C00) 3. A3 (Übersichtsschaltplan P09B10-HC08) Betriebsanleitung_Version_1.0 ©FENECON GmbH & Co. KG Seite 69...
  • Seite 70 Hinweis: Auslegung PV-DC String 1/1+ Vmpp = 70 - 120 V DC String 1/1- Impp = 64 A DC Voc = 65 - 145 V DC Empfohlene DC-Leistung: ca. 4kW AC-Output AC-Output L (USV) String 1/2+ String 1/2- Modulanzahl pro String (Saldierung) (Realversorgend) kann variieren...
  • Seite 71 -1 NA-Schutz in Speichersystem integriert in UV bestehen, um eine allpolige Trennung vom NS-Netz im Unterverteilung 4-polige Trennung Zweirichtungs- N (TT-Netzform) AC-Output (USV) PEN (TN-Netzform) USV-Betrieb Vorhandene Schutzorgane - RCD - LS Netz PE-Klemmblock lokale Schutzerde AC-Input-N vorhanden evtl. Separate Erdung ervorderlich DESS P09B10-C00 Wechselrichter...
  • Seite 72 Hinweis: Auslegung DC-PV Vmpp = 70 - 120 V DC -1 Na-Schutz inSpeichersystem integriert String 1/1+ String 2/1+ Voc = 65 - 145 V DC String 1/1- String 2/1- Impp = 64 A DC -3 Zwischen der Zuleitung (EVU) bzw. AC-SLOAD und der Ableitung AC-Output Empfohlene DC-Leistung: ca.
