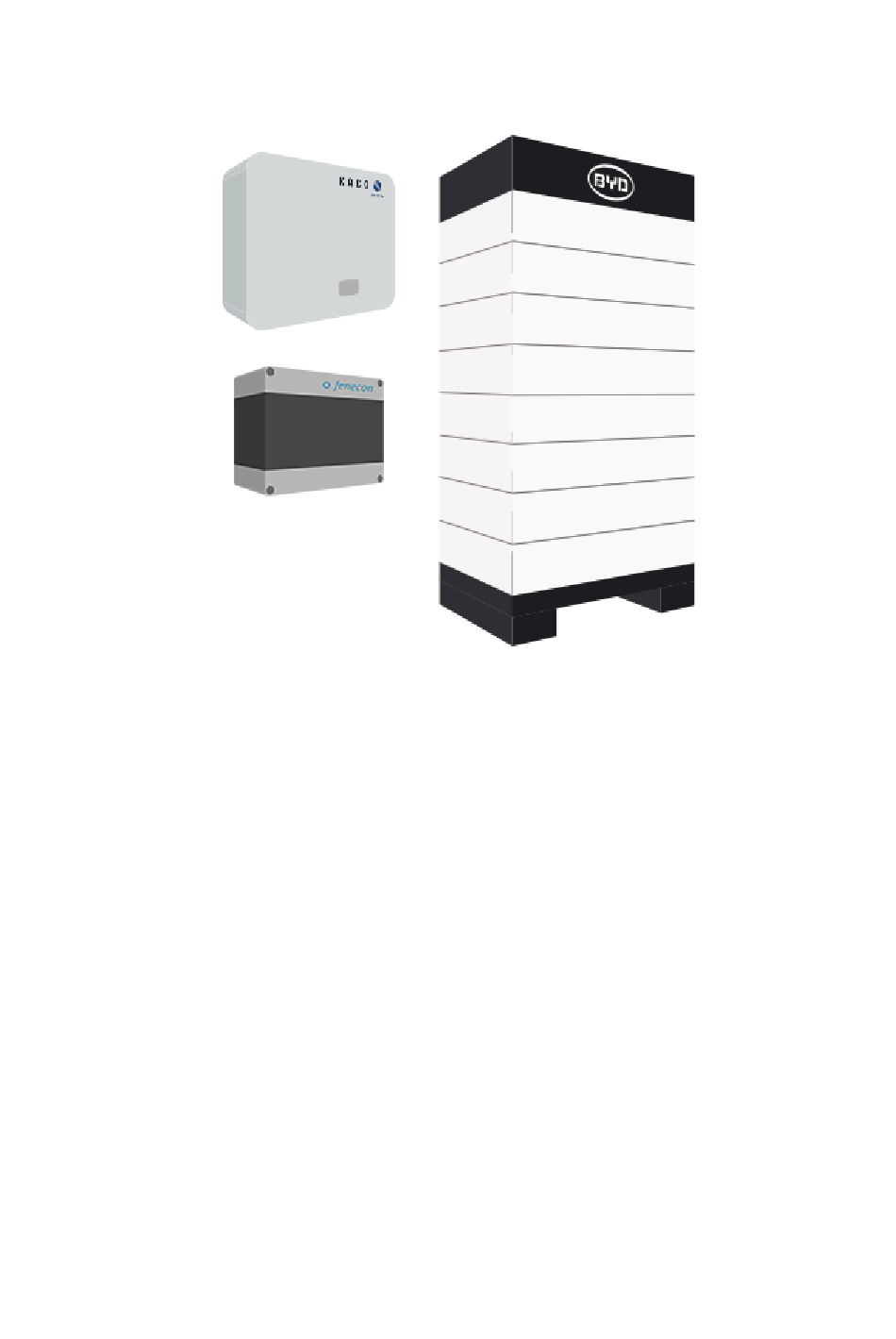

- Seite 1 Inbetriebnahmeanleitung für Pro Hybrid GW Version 2020.1...
-
Seite 2: Inhaltsverzeichnis
6. Kontaktaufnahme zum FENECON Service .......... -
Seite 3: Allgemeine Informationen Zur Installation
BYD Battery-Box HV Standfuß und BCU BYD Battery-Box HV Module GoodWe ET FEMS Anschlussbox 2 x DC Leitung 2,2 m Netzwerkkabel 3 m (mit einem offenen Ende) Inbetriebnahmeanleitung FENECON Pro Hybrid GW Notwendige Materialien (nicht im Lieferumfang) Name Empfehlung Erdungskabel Erdungskabel 6-10 mm²... - Seite 4 Name Empfehlung RCD Typ B 40A/30mA Nur für Notstromabgang LS C20/25 Für Absicherung des Wechselrichters DC Überspannungsschutz Ein Überspannungsschutz ist für die PV-Anlage durch die VDE Normen 0100-443 und 0100-534 zusätzlich erforderlich. Technische Daten: • Ableiterelemente vom Typ I+II für 2 MPP Tracker •...
-
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. Lebensgefährlicher Stromschlag durch spannungsführende DC-Leitung an der Batterie Die DC-Leitungen, die an einer Batterie angeschlossen sind, stehen unter... -
Seite 6: Montage (Hardware)
3. Montage (Hardware) Abbildung 1. Platzbedarf FENECON Pro Hybrid GW 3.1. BYD Battery-Box HV Abbildung 2. BYD Battery-Box HV... - Seite 7 Abbildung 3. Schritt für Schritt Installation...
-
Seite 8: Goodwe Et-Serie
3.2. GoodWe ET-Serie Abbildung 4. Wechselrichter GoodWe ET-Serie Abbildung 5. Erklärung der Anschlüsse 1.Voraussetzungen für die Befestigung des Wechselrichters a) Feste Wand, die das Gewicht des Wechselrichters tragen kann b) Installation des Wechselrichters vertikal oder maximal um 15° nach hinten geneigt... - Seite 9 Abbildung 6. GoodWe ET-Serie Montagebedingungen c) Umgebungstemperatur sollte geringer als 45 °C sein, ansonsten kommt es zu einer Leistungsreduzierung d) Der Wechselrichter muss vor direkter Sonneneinstrahlung, Regen und Schnee geschützt sein Abbildung 7. GoodWe ET-Serie Montagebedingungen e) Das Typenschild muss nach der Installation gut Sichtware sein f) Es muss genug Platz nach allen Richtungen gelassen werden Abbildung 8.
- Seite 10 Abbildung 9. Wandhalterung 3.Montage des Wechselrichters an der Wandhalterung Abbildung 10. Montage des Wechselrichters Ein Vorhängeschloss kann als Diebstahlschutz verwendet werden.
-
Seite 11: Fems Anschlussbox
3.3. FEMS Anschlussbox Abbildung 11. FEMS Anschlussbox Montage an die Wand der FEMS-Anschlussbox mit den markierten Löchern. Je nach Gegebenheit können die Verschraubungen passend in die dafür vorgesehenen Löcher geschraubt werden. Abbildung 12. Montage FEMS-Anschlussbox 4. Installation 4.1. Batterie... -
Seite 12: Dc-Anschluss (Pv)
Abbildung 13. Montage der Stecker an die Batteriekabel Darauf achten, dass die richtigen Stecker verwendet werden. PV-Stecker und Batteriestecker sind nicht identisch. Durchtrennen Sie das mitgelieferte Kommunikationskabel des GoodWe ET. Achten Sie auf eine ausreichende Kabellänge. Verbinden Sie die blaue Ader (GoodWe) mit Pin 6 der BCU (BYD) und die weiß-blaue Ader (GoodWe) mit Pin 8 der BCU (BYD) entsprechend nachfolgendem Bild. -
Seite 13: Ac-Anschluss
Abbildung 15. Montage der Stecker an die PV-Kabel Darauf achten, dass die richtigen Stecker verwendet werden. PV-Stecker und Batteriestecker sind nicht identisch. 4.3. AC-Anschluss Für die Absicherung des Wechselrichters wird jeweils ein 4-poliger LS-Schalter C20 (für GW5K-ET) oder C25 (für GW8K/10K-ET) für die netzparallele Seite und die Notstromseite des Wechselrichters benötigt. - Seite 14 Abbildung 17. Anschlussschema Abisolieren der Kabel und Einzeladern für den Anschluss des Wechselrichters an die Unterverteilung und dem Notstromabgang. Abbildung 18. AC-Kabel Durchführen der Kabel durch das Anschlussgehäuse des Wechselrichters. Darauf achten, dass das passende Kabel durch die ON-GRID und BACK-UP Seite gezogen wird. Anschließend die passenden Aderendhülsen auf die abisolierten Adern aufpressen.
- Seite 15 Abbildung 19. AC-Anschluss Notstromkabel und anschließend das Netzkabel am Wechselrichter auflegen. Darauf achten, dass Sie nicht falsch angeschlossen sind. Jetzt die Kappe am Wechselrichter festschrauben. Abbildung 20. AC-Abdeckkappe befestigen...
-
Seite 16: Stromzähler (Goodwe)
Abbildung 21. Empfohlener Wartungsschalter für Notstromabgang Für Wartungsarbeiten am Wechselrichter wird ein 4-poliger Wartungsschalter mit drei Schalterstellungen empfohlen. 1: Last wird über Wechselrichter notstromversorgt (Normalstellung) 2: Last ist von Wechselrichter und Netz getrennt 3: Last wird von Netz versorgt (Wartungsfall) 4.4. -
Seite 17: Fems-Anschlussbox
Abbildung 22. Anschießen des Zählers 4.5. FEMS-Anschlussbox Abbildung 23. FEMS-Anschlussbox Die Spannungsversorgung der FEMS-Anschlussbox muss über ein 3-adriges Kabel mit einem Querschnitt von mindestens 1,0 mm2 hergestellt werden. - Seite 18 Abbildung 24. Verkabelung der FEMS-Anschlussbox Jetzt muss das FEMS noch mit dem Kundennetzwerk verbunden werden (Bild 24, lila). Zusätzlich muss der Wechselrichter mit dem FEMS verbunden werden (Bild 24, Orange). Hierfür das Kabel (Bild 25, Punkt 1) aus dem Lieferumgang mit dem offenen Ende durch die Verschraubung (Bild 25, Punkt 2/3) führen und zur FEMS Anschlussbox legen.
-
Seite 19: Inbetriebnahme (Software)
Abbildung 26. Kommunikationsanschluss FEMS-Anschlussbox 5. Inbetriebnahme (Software) 5.1. BYD Battery-Box HV Vor dem Einschalten der BYD Battery-Box sind folgende Punkte zu überprüfen: Stellen Sie sicher, dass der Wechselrichter poltreu angeschlossen ist und eine verlässliche Kommunikationsverbindung zwischen Batteriesystem Wechselrichter aufgebaut ist. Abbildung 27. - Seite 20 Benutzeroberfläche im Browser mit Eingabe der IP Adresse 192.168.5.1 aufrufen. ▪ Login ID: installer ▪ Password: byd@12345 Nachdem Sie nun Zugriff auf die Setting-Oberfläche der Battery Box haben, klicken Sie auf „Installation“. STEP 1: geben Sie die Uhrzeit und das Datum ein und klicken Sie auf „Next“ STEP 2: geben Sie bei Serie Battery Counts die Anzahl der Installierten Batteriemodule ein, wählen sie bei Inverter „GoodWe“...
-
Seite 21: Goodwe Et-Serie Konfiguration
Die Battery-Boxen werden mit der aktuellsten Firmware ausgeliefert und müssen somit nicht geupdatet werden. 5.2. GoodWe ET-Serie Konfiguration 1) Falls die Batterie noch nicht eingeschaltet ist schalten Sie die Batterie über den Batterieschalter links zu. 2) Netzsicherung zuschalten 3) Wechselrichter einschalten Drehen Sie den DC Trennschalter auf ON (OFF=aus, ON=an) Abbildung 30. - Seite 22 Abbildung 31. WLAN-Netz suchen Abbildung 32. QR-Code für PV-Master APP Mit der PV Master App muss jetzt der Wechselrichter konfiguriert werden. Hier müssen nachfolgend Schritte von links nach rechts durchgeführt werden.
- Seite 23 Abbildung 33. Allgemeine Einstellungen anmelden...
- Seite 24 Abbildung 34. Ländereinstellung und Betriebsmodikonfiguration...
- Seite 25 Abbildung 35. Batteriekonfiguration...
- Seite 26 Abbildung 36. Batteriekonfiguration...
- Seite 27 Abbildung 37. Zählertest...
-
Seite 28: 70% Reduzierung/ Min Soc Einstellung
Abbildung 38. Konfiguration abschließen 5.3. 70% Reduzierung/ Min SOC Einstellung... - Seite 29 Abbildung 39. Erweiterte Einstellungen anmelden...
-
Seite 30: Goodwe Et-Serie Wlan-Konfiguration
Abbildung 40. Einspeisebegrenzung / minimale Entladetiefe im Netzparallelbetrieb 5.4. GoodWe ET-Serie WLAN-Konfiguration... - Seite 31 Abbildung 41. WLAN-Konfiguration...
-
Seite 32: Fems Anschlussbox
Es kann einige Minuten dauern, bis die ersten Daten im Monitoring erscheinen. 5.6. FENECON Online Monitoring Über die Internetseite https://www.fenecon.de steht Ihnen ein Live-Monitoring Ihres Systems über das Internet zur Verfügung. Die Zugangsdaten finden Sie im "FENECON GW-Serie Anleitungsordner" im Register Online-Monitoring. -
Seite 33: Kontaktaufnahme Zum Fenecon Service
6.1. IBN-Protokoll Nach Abschluss der Installation füllen Sie bitte das IBN-Protokoll aus und schicken es innerhalb von 30 Tagen nach Inbetriebnahme an die FENECON GmbH, um den vollen Garantieanspruch zu bewahren. Das IBN-Protokoll finden Sie im "FENECON Pro Hybrid 10-Serie Anleitungsordner" im Register IBN-...
