Es gibt viele Anwendungsfälle für PWM: Regulierung der Lampenhellig-
keit, Regulierung der Motorengeschwindigkeit usw..

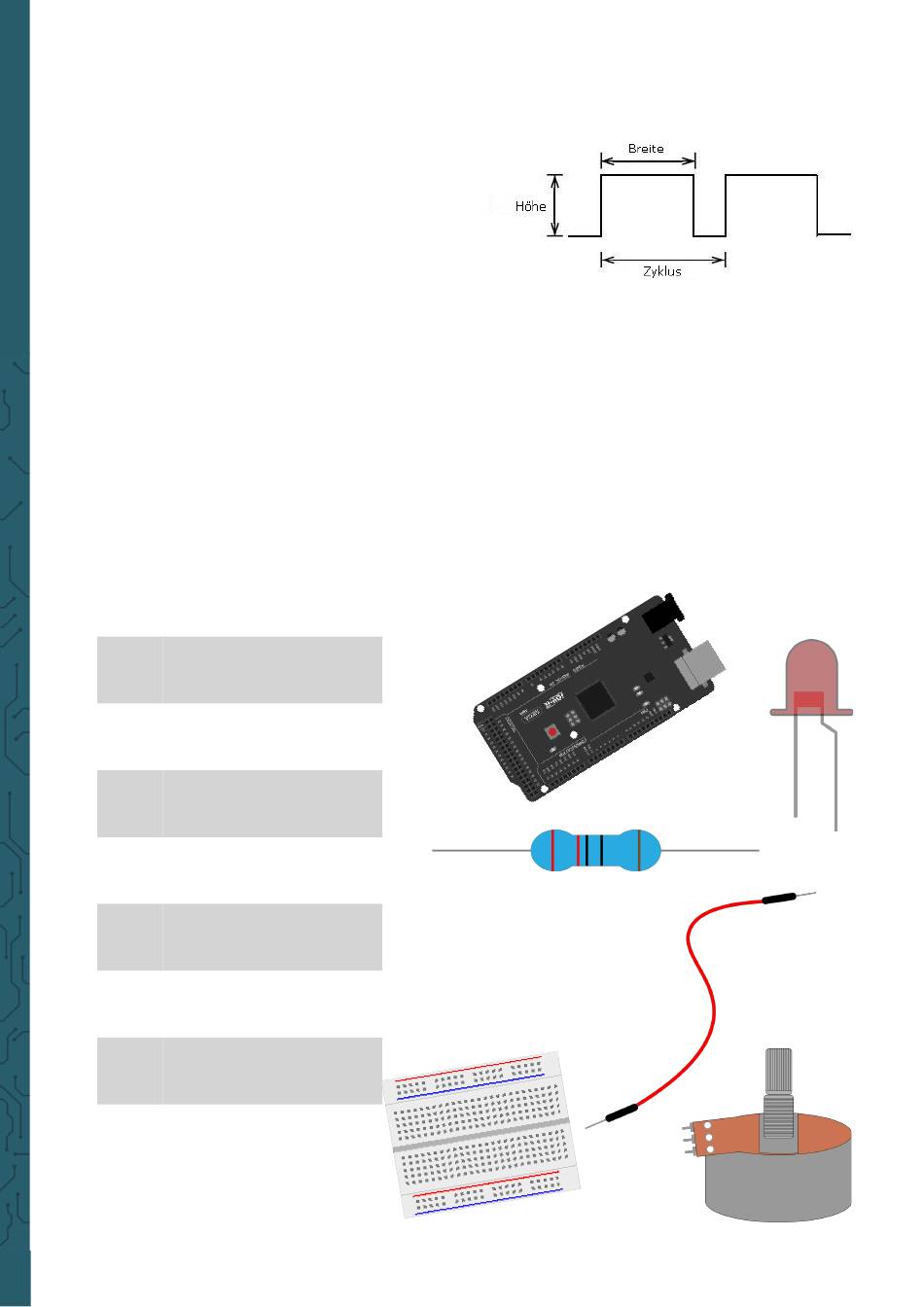

Das sind die drei Grundparameter von PWM:
1.
Die Amplitude der Impulsbreite
(Minimum / Maximum)
2.
Die Pulsperiode
(Die gegenseitige Pulsfrequenz in einer Sekunde)
3.
Der Spannungspegel
(wie: 0 - 5 V)
Es gibt 6 PWM Schnittstellen auf dem Mega2560: digitaler Pin 3, 5, 6, 9, 10
und 11.
In vorherigen Experiment haben wir die tastenkontrollierte LED kennen
gelernt, bei der wir ein digitales Signal verwendet haben, um einen
digitalen Pin zu kontrollieren.
Nun werden wir einen Potentiometer verwenden um die Helligkeit der
LED kontrollieren zu können. Wir benötigen hierfür:
1x
Mega2560 Platine
1x
USB-Kabel
1x
Rote M5 LED
1x
220 Ω Widerstand
1x
Breadboard
6x
Überbrückungskabel
1x
Potentiometer
