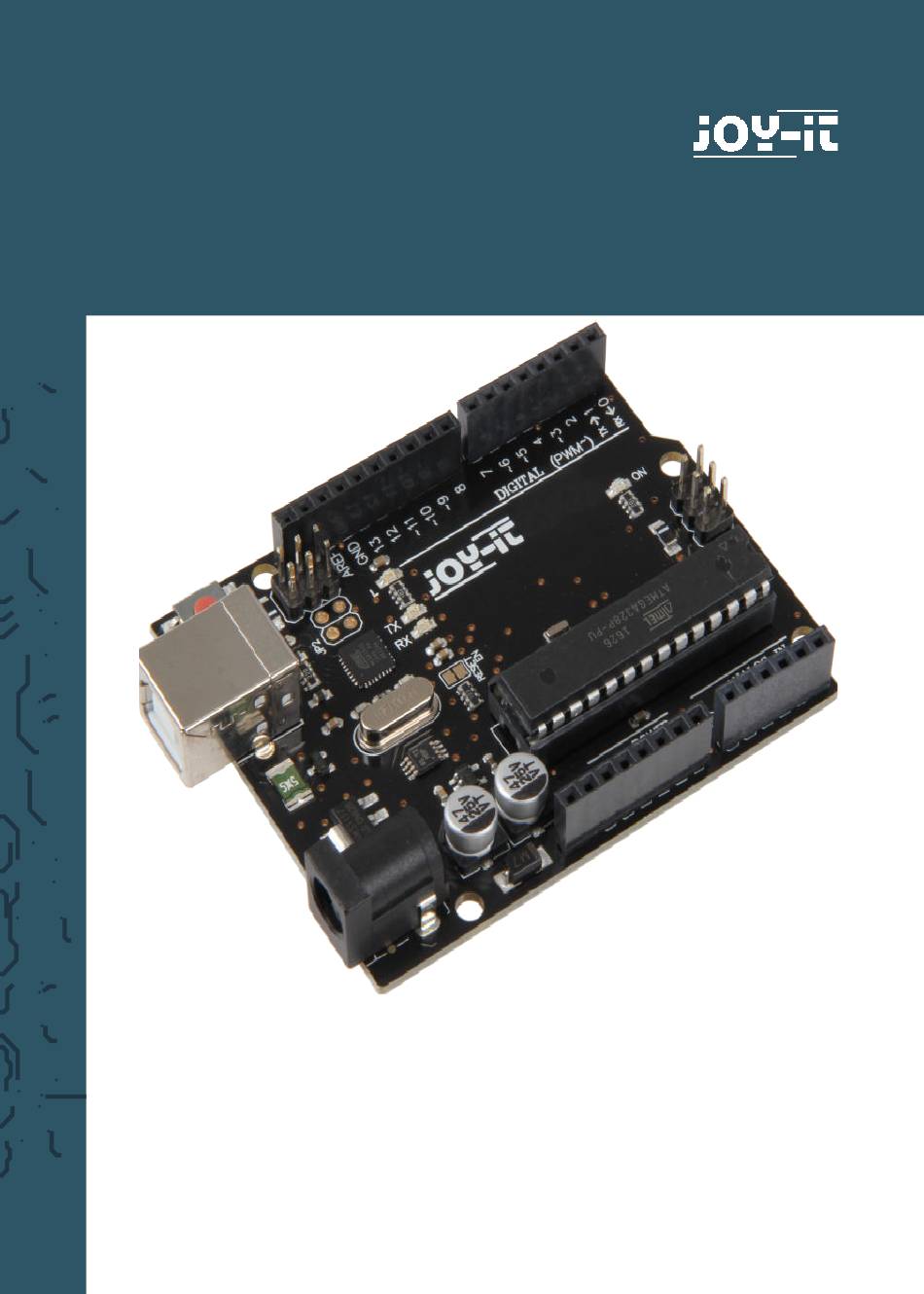

- Seite 1 JOY-IT BOARD R3 DIP Mikrocontrollerboard mit ATmega328 (Arduino UNO-com- patible)
-
Seite 2: Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Unser Board ist ein hochwertiger Nachbau und kompati- bel mit dem Arduino Uno, es handelt sich aber ausdrück- lich nicht um einen Original Arduino Uno. Dieses Produkt ist das richtige Mikrocontrollerboard für die, die schnell und unkompliziert in die Programmier- welt einsteigen wollen. -
Seite 3: Anschlussbelegung
2. ANSCHLUSSBELEGUNG ATmega16U2 16MHz Voltage Microcontroller IC/USB Controller crystal regulator 7 to 12 VDC USB-B port input to computer 2.1 x 5.5 mm Male center Reset button positive ICSP for USB interface C)SCL Not connected I/O reference Voltage Pin-13 LED (SPI)SCK (SPI)MISO RESET... -
Seite 4: Technische Daten
68,2 x 53,4 4. SOFTWARE-INSTALLATION Damit mit man mit der Programmierung des Joy-IT ARD_R3DIP beginnen kann, muss vorab auf dem Com- puter, der für das Programmieren verwendet wird, eine Entwicklungsumgebung und die Treiber für das zuge- hörige Betriebsystem installiert werden. -
Seite 5: Software-Einrichtung
beinhaltet neben der Programmierumgebung auch die benötigten Treiber, um direkt loslegen zu können. Den Download der Software finden Sie unter dem fol- genden Link: https://www.arduino.cc/en/Main/Software 5. SOFTWARE-EINRICHTUNG Nach der Installation der Software, muss das entspre- chende Microcontroller-Board in der Programmierum- gebung eingerichtet werden. -
Seite 6: Konformitätserklärung
Hiermit erklärt der Hersteller, die Simac Electronics GmbH Pascalstr. 8, D-47506 Neukirchen - Vluyn, dass das Produkt „ARD_R3DIP“ bei bestimmungsgemä- ßer Verwendung die grundlegenden Anforderungen der folgenden Richtlinien erfüllt: 2004/ 108/EG (EMV) & 2011/65/EU (Rohs) Die nachfolgend aufgeführten Normen wurden zur Be-... -
Seite 7: Weitere Informationen
EN 61326-1: 2006 elektrische Ausrüstung für Mess-, Regel und Laborgeräte EMV Anforderungen Teil 1 allgemeine Anforderungen Datum: 14.08.2015 Name: Xu Lu Stellung im Betrieb: Geschäftsführer Unterschrift: 7. WEITERE INFORMATIONEN Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG) Symbol auf Elektro- und Elektronikgeräten: Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. - Seite 8 Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn Möglichkeit Rückgabe in Ihrer Nähe: Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns,...
