Montage
InstallatIon
Benötigtes Werkzeug
Required Tools
- Inbusschlüssel der
Größen 4 und 6
- Crimpzange
- 4 mm and 6 mm
hex keys
- Crimping pliers

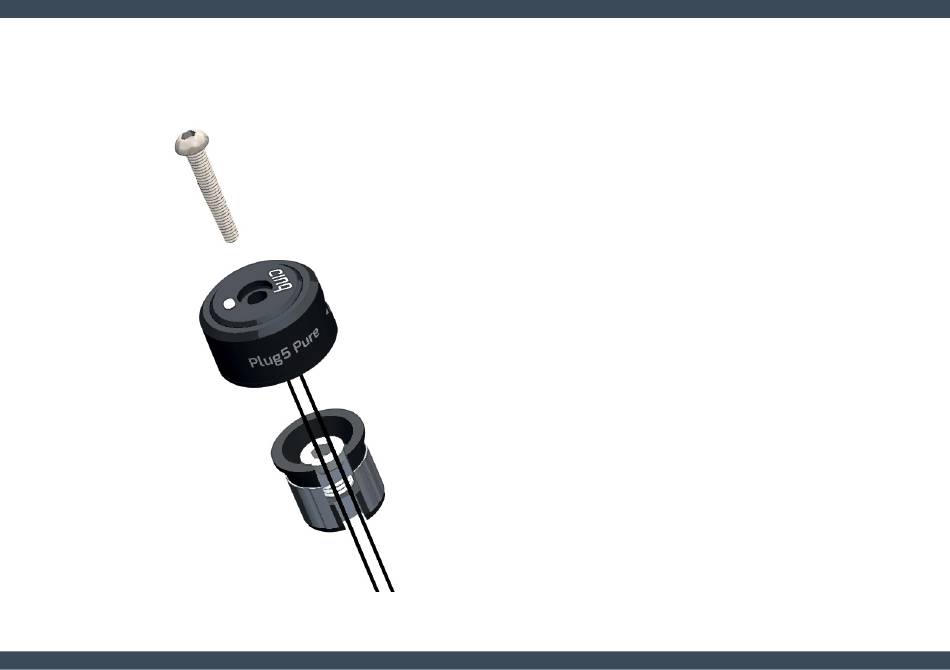

Lieferumfang
Contents
- Plug5 Pure (1)
- Aheadset-Expander (2)
- Steuersatzschraube M6x35 (3)
- Verbindungskabel
- Flachstecker und Schrumpfschlauch
- Plug5 Pure (1)
- Aheadset-Expander (2)
- Headset bolt M6x35 (3)
- Connecting wire
- Flat connectors and shrinking tube
(3)
(1)
(2)
Bitte gehe bei der Montage sorgfältig nach den im Folgenden auf geführten
Punkten vor, da eine unsachgemäße Montage zum Verlust deiner Garantie-
ansprüche führt. Achte darauf, dass der Gabelschaft innen und außen
entgratet ist.
Please follow the installation instructions below as improper installation
will void the product's warranty. Ensure that the steerer tube is deburred
inside and out.
Vorbereitung des Fahrrades
Preparation of the Bicycle
– Demontiere das vordere Schutzblech an deinem Fahrrad.
Remove the front fender on your bike.
– Falls sich bereits eine Ahead-Kralle im Schaft deiner Gabel befindet,
muss diese zunächst entfernt werden. Die Kralle wird entweder durch
Herausschlagen nach unten oder durch Ausbohren entfernt. Falls du
dir diesbezüglich der entsprechenden Vorgehensweise unsicher bist, siehe
dir unser Video an: www.youtube.com/watch?v=5P097uHFfyY.
If there is an existing star nut inside the stem of the fork, it must
first be removed. The star nut is removed either by hammering it
out of the bottom of the steerer tube or by drilling. If you are
unsure about the appropriate course of action, check out our video:
www.youtube.com/watch?v=5P097uHFfyY.
– Setze den Aheadset-Expander in den Gabelschaft ein und ziehe diesen mit
einem 6mm Inbusschlüssel an (mit bspw. einem Schlitzschraubendreher im
Kabelkanal kannst du verhindern, dass der Expander sich verdreht). Das
Drehmoment sollte 8 Nm betragen. Achte darauf, dass die Oberkante des
Vorbaus den Schaft um etwa 5 mm überragt, verwende falls nötig Spacer um
den Vorbau zu erhöhen.
Insert the aheadset-expander into the steer shaft. Tighten the expander
using a Hex 6 Allen Key (a flathead screwdriver in the cable channel can help
to fix the expander against rotation). The torque should be 8 Nm. Ensure that
the top of the stem extends above the steerer tube by approximately 5 mm;
if necessary use spacers to raise the stem.
