1. Montieren Sie das mitgelieferte JG Winkel-Absperrventil (3/8'') eingangsseitig auf das Gewinde
am Auslass des Wassersensor-Kugelventils.
2. Schrauben Sie den Kaltwasser-Flexschlauch, der zu Ihrem normalen Wasserhahn bzw. dem
speziellen 3in1-Wasserhahn führt auf den Kaltwasserausgang des JG Winkel-Absperrventils.
3. Ziehen Sie vom integrierten 3/8" Schnellverbinder des JG-Winkel-Absperr-Ventils den
Sicherungsclip ab.
4. Stecken Sie den weißen 3/8" Schlauch, bis zum Anschlag in den Schnellverbinder und ziehen
Sie den Schlauch kurz leicht zurück, um den festen Sitz zu prüfen.
5. Sichern Sie die Verbindung mit dem Sicherungsclip. Der Kaltwasseranschluss Ihrer Filteranlage
ist nun hergestellt.
6. Schließen Sie das Ventil für die weiteren Installationsschritte (Hebel quer zum Schlauch).
11.3 Anschließen des ZEN FLOW an die Leitungswasserzufuhr
Auf der Rückseite der Filteranlage finden Sie die Anschlüsse für Wasserzu- und abfuhr an der
Filteranlage (siehe Abbildung).
Die Winkelverbinder sind jeweils mit einem Blindstopfen gesichert. Entnehmen Sie die
Blindstopfen wie beschrieben (s. Abschnitt Schlauchverbindungen) und stecken Sie den
entsprechenden Schlauch in den jeweiligen Winkel-Verbinder:
TIPP: Bewahren Sie die Blindstopfen in der Nähe der Anlage auf.
Falls Sie die Anlage zum Service einsenden, werden Sie die Blindstopfen benötigen, damit kein
Wasser aus der Anlage treten kann und die Verpackung dadurch aufweicht.

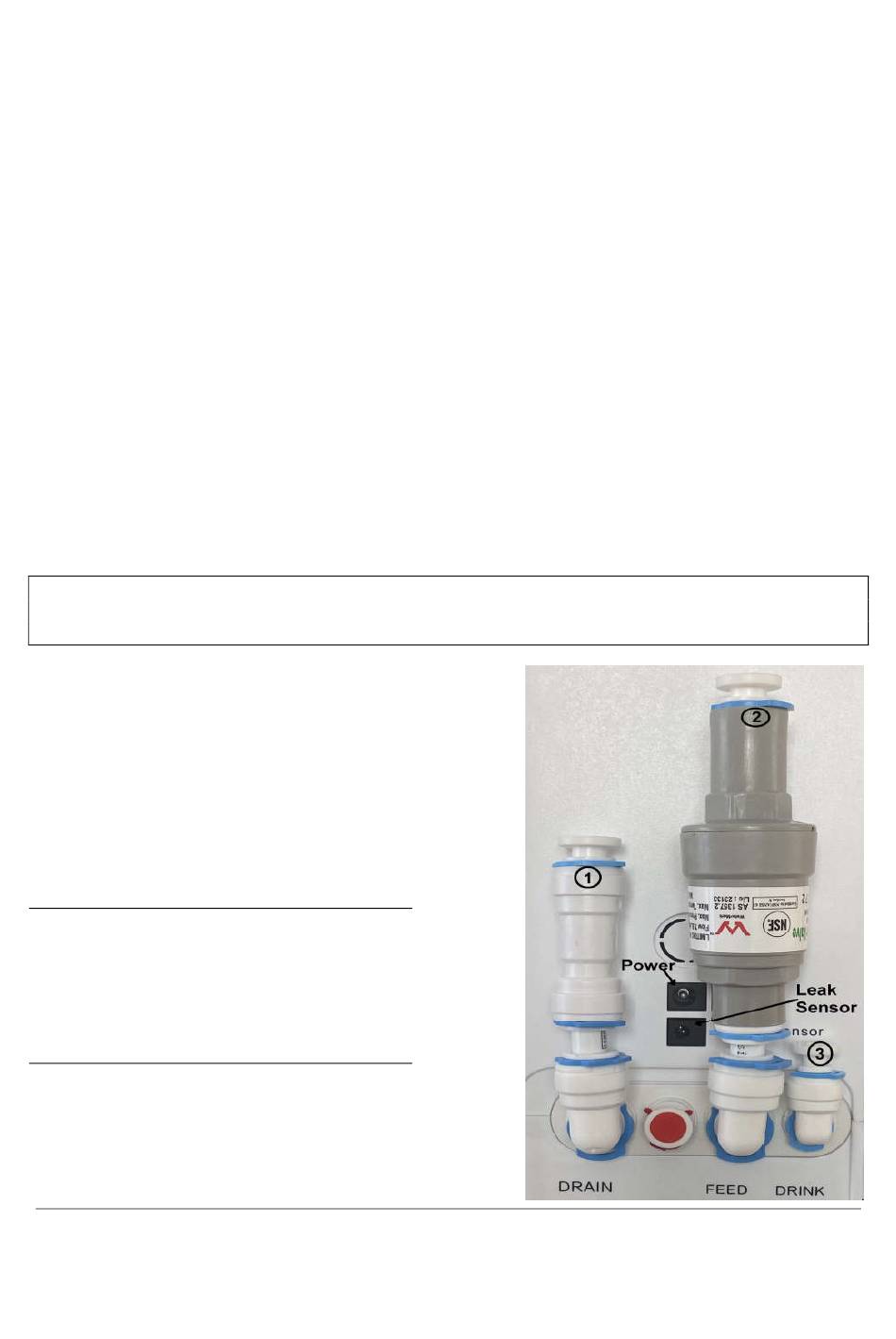

① ¼"-Schlauch zum Abwasser-Siphon in
das bereits montierte Rückschlagventil am
Anschluss DRAIN (Abwasser-Siphon)
② 3/8"-Schlauch vom JG Winkel-
Absperrventil in den Anschluss FEED
(Wasserzufuhr Leitungswasser)
③ ¼"-Schlauch zum Reinwasserhahn in
den Anschluss DRINK (gefiltertes Wasser)
WICHTIG!
Der Anschluss mit dem roten Aufkleber
bleibt verschlossen. Dieser wird nur in
Ländern mit chloriertem Wasser als
zusätzliche Möglichkeit genutzt, um Wasser
zusätzlich direkt nach dem Vorfilter zu
entnehmen.
ZEN FLOW Installations- und Bedienungsanleitung 12
