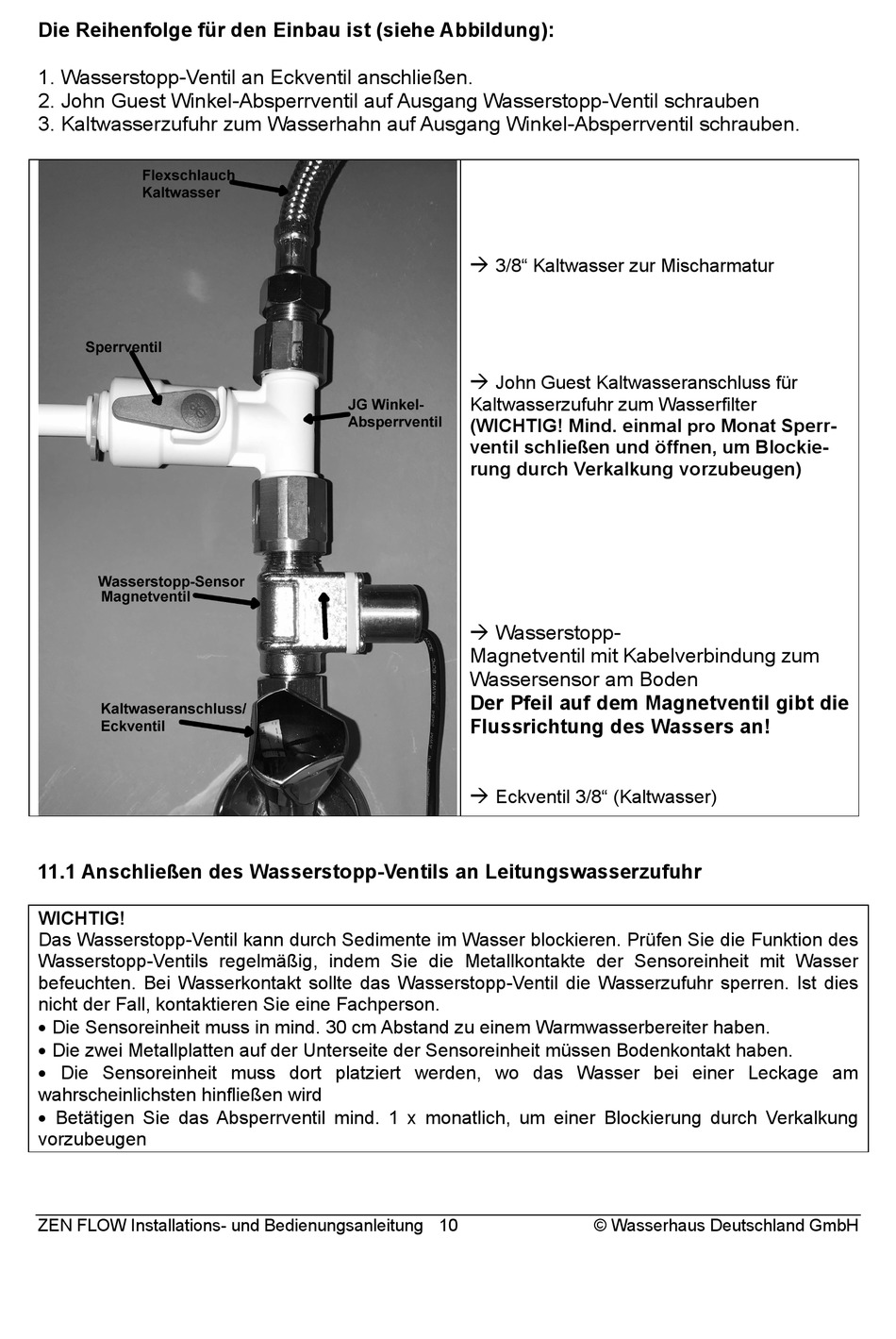

Die Reihenfolge für den Einbau ist (siehe Abbildung):
1. Wasserstopp-Ventil an Eckventil anschließen.
2. John Guest Winkel-Absperrventil auf Ausgang Wasserstopp-Ventil schrauben
3. Kaltwasserzufuhr zum Wasserhahn auf Ausgang Winkel-Absperrventil schrauben.
11.1 Anschließen des Wasserstopp-Ventils an Leitungswasserzufuhr
WICHTIG!
Das Wasserstopp-Ventil kann durch Sedimente im Wasser blockieren. Prüfen Sie die Funktion des
Wasserstopp-Ventils regelmäßig, indem Sie die Metallkontakte der Sensoreinheit mit Wasser
befeuchten. Bei Wasserkontakt sollte das Wasserstopp-Ventil die Wasserzufuhr sperren. Ist dies
nicht der Fall, kontaktieren Sie eine Fachperson.
Die Sensoreinheit muss in mind. 30 cm Abstand zu einem Warmwasserbereiter haben.
Die zwei Metallplatten auf der Unterseite der Sensoreinheit müssen Bodenkontakt haben.
Die Sensoreinheit muss dort platziert werden, wo das Wasser bei einer Leckage am
wahrscheinlichsten hinfließen wird
Betätigen Sie das Absperrventil mind. 1 x monatlich, um einer Blockierung durch Verkalkung
vorzubeugen
ZEN FLOW Installations- und Bedienungsanleitung 10
3/8" Kaltwasser zur Mischarmatur
John Guest Kaltwasseranschluss für
Kaltwasserzufuhr zum Wasserfilter
(WICHTIG! Mind. einmal pro Monat Sperr-
ventil schließen und öffnen, um Blockie-
rung durch Verkalkung vorzubeugen)
Wasserstopp-
Magnetventil mit Kabelverbindung zum
Wassersensor am Boden
Der Pfeil auf dem Magnetventil gibt die
Flussrichtung des Wassers an!
Eckventil 3/8" (Kaltwasser)
© Wasserhaus Deutschland GmbH
