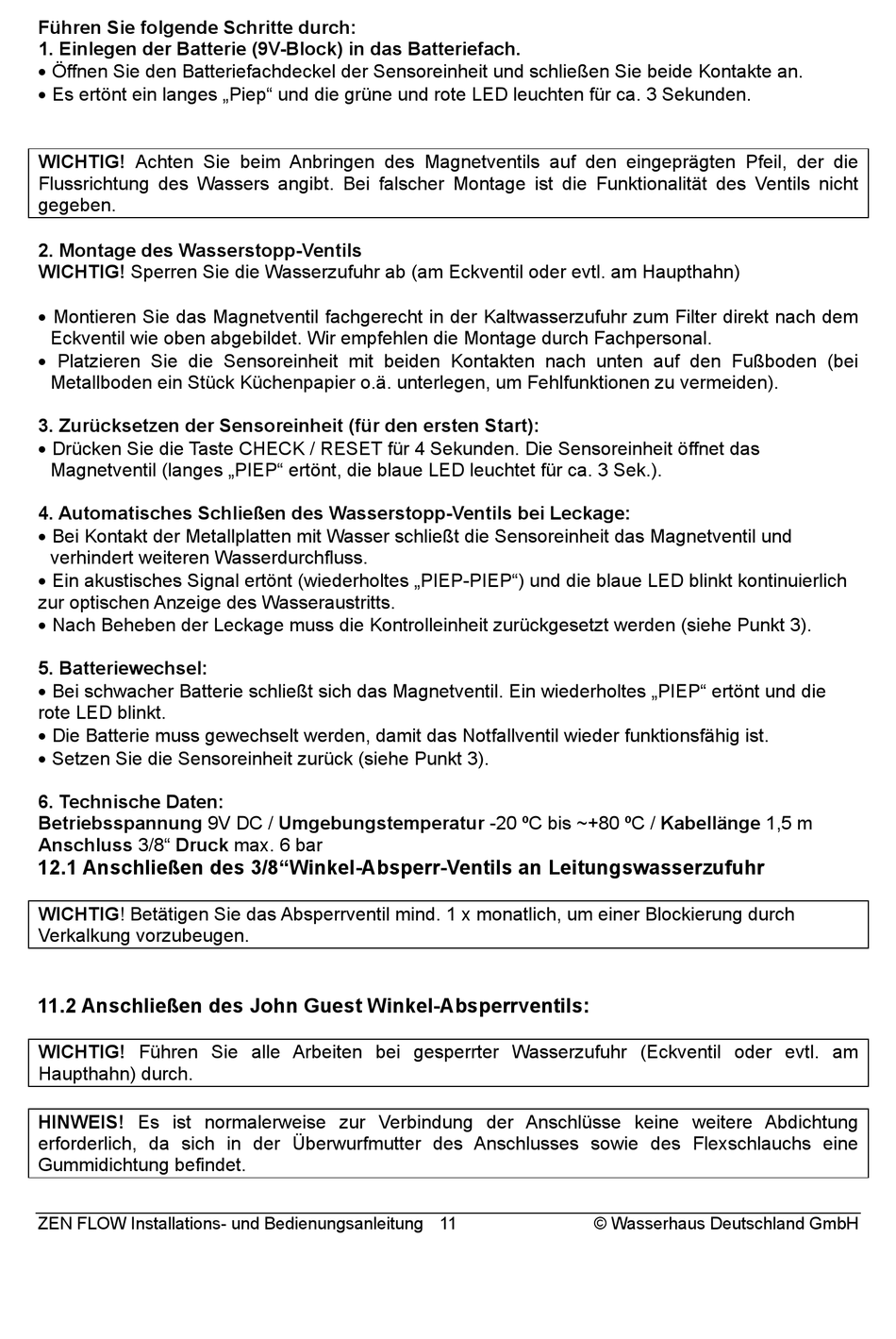

Führen Sie folgende Schritte durch:
1. Einlegen der Batterie (9V-Block) in das Batteriefach.
 Öffnen Sie den Batteriefachdeckel der Sensoreinheit und schließen Sie beide Kontakte an.
 Es ertönt ein langes „Piep" und die grüne und rote LED leuchten für ca. 3 Sekunden.
WICHTIG! Achten Sie beim Anbringen des Magnetventils auf den eingeprägten Pfeil, der die
Flussrichtung des Wassers angibt. Bei falscher Montage ist die Funktionalität des Ventils nicht
gegeben.
2. Montage des Wasserstopp-Ventils
WICHTIG! Sperren Sie die Wasserzufuhr ab (am Eckventil oder evtl. am Haupthahn)
 Montieren Sie das Magnetventil fachgerecht in der Kaltwasserzufuhr zum Filter direkt nach dem
Eckventil wie oben abgebildet. Wir empfehlen die Montage durch Fachpersonal.
 Platzieren Sie die Sensoreinheit mit beiden Kontakten nach unten auf den Fußboden (bei
Metallboden ein Stück Küchenpapier o.ä. unterlegen, um Fehlfunktionen zu vermeiden).
3. Zurücksetzen der Sensoreinheit (für den ersten Start):
 Drücken Sie die Taste CHECK / RESET für 4 Sekunden. Die Sensoreinheit öffnet das
Magnetventil (langes „PIEP" ertönt, die blaue LED leuchtet für ca. 3 Sek.).
4. Automatisches Schließen des Wasserstopp-Ventils bei Leckage:
 Bei Kontakt der Metallplatten mit Wasser schließt die Sensoreinheit das Magnetventil und
verhindert weiteren Wasserdurchfluss.
 Ein akustisches Signal ertönt (wiederholtes „PIEP-PIEP") und die blaue LED blinkt kontinuierlich
zur optischen Anzeige des Wasseraustritts.
 Nach Beheben der Leckage muss die Kontrolleinheit zurückgesetzt werden (siehe Punkt 3).
5. Batteriewechsel:
 Bei schwacher Batterie schließt sich das Magnetventil. Ein wiederholtes „PIEP" ertönt und die
rote LED blinkt.
 Die Batterie muss gewechselt werden, damit das Notfallventil wieder funktionsfähig ist.
 Setzen Sie die Sensoreinheit zurück (siehe Punkt 3).
6. Technische Daten:
Betriebsspannung 9V DC / Umgebungstemperatur -20 ºC bis ~+80 ºC / Kabellänge 1,5 m
Anschluss 3/8" Druck max. 6 bar
12.1 Anschließen des 3/8"Winkel-Absperr-Ventils an Leitungswasserzufuhr
WICHTIG! Betätigen Sie das Absperrventil mind. 1 x monatlich, um einer Blockierung durch
Verkalkung vorzubeugen.
11.2 Anschließen des John Guest Winkel-Absperrventils:
WICHTIG! Führen Sie alle Arbeiten bei gesperrter Wasserzufuhr (Eckventil oder evtl. am
Haupthahn) durch.
HINWEIS! Es ist normalerweise zur Verbindung der Anschlüsse keine weitere Abdichtung
erforderlich, da sich in der Überwurfmutter des Anschlusses sowie des Flexschlauchs eine
Gummidichtung befindet.
ZEN FLOW Installations- und Bedienungsanleitung 11 © Wasserhaus Deutschland GmbH
