IBIZA LIGHT SCAN500RGB Bedienungsanleitung
Verwandte Anleitungen für IBIZA LIGHT SCAN500RGB
Inhaltszusammenfassung für IBIZA LIGHT SCAN500RGB

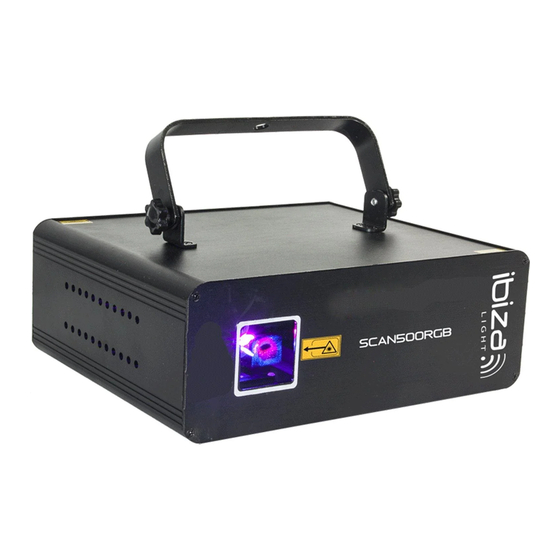

- Seite 1 RGB ANIMATION LASERS Ref. SCAN500RGB (15-1157N) /SCAN1100RGB (15-1156N) SCAN2000RGB (15-1146N) /SCAN1100PINK (16-2180) MANUAL FR - MANUEL D'UTILISATION - P. 8 DE - BEDIENUNGSANLEITUNG - S. 14 DMX CHANNEL CHART - P. 22...
-
Seite 14: Laser Für Ausschliesslich Gewerblichen Gebrauch
MANUAL - SCAN Laser Systems BEDIENUNGSANLEITUNG LASER FÜR AUSSCHLIESSLICH GEWERBLICHEN GEBRAUCH Dieser Laser entspricht den Normen EN60825-1:2014. Er ist ausschließlich für gewerblichen Einsatz er- laubt. Die Installation und Bedienung dürfen nur von einem erfahrenen Techniker vorgenommen werden, der für die spezifi schen Gefahren von Laserstrahlen ausgebildet ist. -
Seite 15: Netztrennungsvorrichtungen
Abweichungen (jeder Strahl)......................<1.3 mrad Abweichungen (gesamt) ........................<1.3mrad Querstrahlmodus ..........................TEM00 Kühlung ........................TEC & Ventilatorkühlung Scanning ......................High speed Scanner 25kpps LASERLEISTUNG SCAN500RGB : ............100mW-G-532nm+200mW-R-650nm+200mW-B-445nm SCAN1100RGB: ............200mW-G-532nm+300mW-R-638nm+600mW-B-445nm SCAN2000 RGB: ............500mW-G-532nm+500mW-R-638nm+1000mW-B-445nm SCAN1100PINK: ..................500mW-R-638nm+600mW-B-445nm TECHNISCHE DATEN Stromversorgung: ...................100-240V~ 50/60Hz, total 30W Sicherung: ....................250V 2A slow blow (20mm glass) Betriebsarten: ................Auto, music, DMX512, Master/slave, ILDA, IRC... -
Seite 16: Installation
MANUAL - SCAN Laser Systems INSTALLATION Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist. Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des Anbringungs- ortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt. Benutzen Sie immer Sicherheitskabel. -
Seite 17: Überblick Über Die Playback Modi
MANUAL - SCAN Laser Systems len und mit ENTER bestätigen • INDR SE (1 – 2 – 3) = 3 AUTO oder musikgesteuerter Betrieb. Die ENTER-Taste wechselt zwischen diesen beid- en Modi (SND wird angezeigt). Die Sequenz SE 1 (Strahl / Tunnel, Wellenmodus) - SE 2 (Animation 1) - SE 3 ist über das Untermenü zugänglich. Um auf das Untermenü... - Seite 18 MANUAL - SCAN Laser Systems >2: Professional DMX mode: 34 Kanäle Hinweis 1: Der professionelle DMX-Modus steht erfahrenen Lichttechnikern zur Verfügung, die sich mit DMX-Steuerung auskennen, sowie mit dem Lasermuster-Scan-Prinzip. Wenn nicht, verwenden Sie bitte einfache DMX-Modus-4-Kanäle Hinweis 2: DQF6 (die Bluetooth-Nummer) ist ein Doppelmuster-Lasersystem, und zwei Muster kön- nen gleichzeitig gescannt werden.
-
Seite 19: Einlegen Der Batterien In Die Fernbedienung
MANUAL - SCAN Laser Systems • {r0FF} Zeigt an, ob die Fernbedienungsfunktion ausgeschaltet ist oder nicht. Die virtuelle Fernbedienung der Mobiltelefon-App entspricht der im vorherigen Abschnitt beschriebenen. Ausgelöscht: Nach einigen Stunden ohne Bedienung erlischt der digitale Teil des Displays (Hinweis: Die Bildschirmfunktion des jeweiligen Modells, einige Modelle verfügen nicht über die Funktion) FERNBEDIENUNG Bitte bedienen Sie die Fernbedienung in einem Abstand von 6 m und 30 °... - Seite 20 MANUAL - SCAN Laser Systems [RGB] -Taste: - Drücken Sie diese Taste, um die Musterfarbe umzuschalten. Wenn die Farbe geändert wird, zeigt das Display vorübergehend die aktuell eingestellte Farbe an. - Diese Einstellung ist auf temporär eingestellt und das System kehrt nach dem Neustart des Herunterfahrens in den Farbzustand (CLR) zurück.
- Seite 21 MANUAL - SCAN Laser Systems www.ibiza-light.com...
- Seite 27 MANUAL - SCAN Laser Systems VIEW THE PRODUCTS ON OUR WEBSITE SCAN500RGB SCAN1100RGB SCAN2000RGB SCAN1100PINK www.ibiza-light.com...
