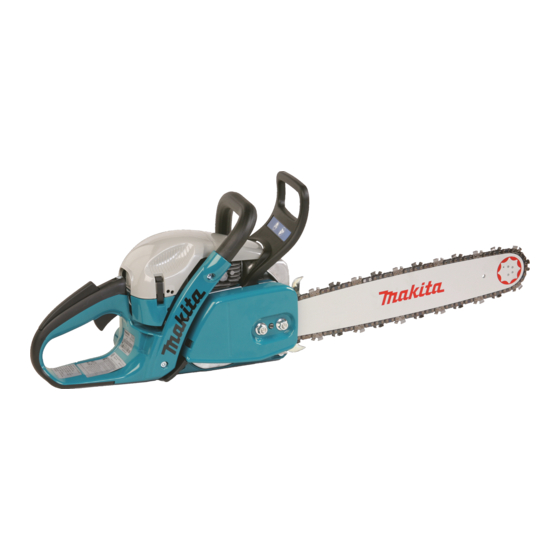

Makita DCS460 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für DCS460:
- Betriebsanleitung (32 Seiten) ,
- Betriebsanleitung/originalbetriebsanleitung (32 Seiten)
Verwandte Anleitungen für Makita DCS460
Inhaltszusammenfassung für Makita DCS460

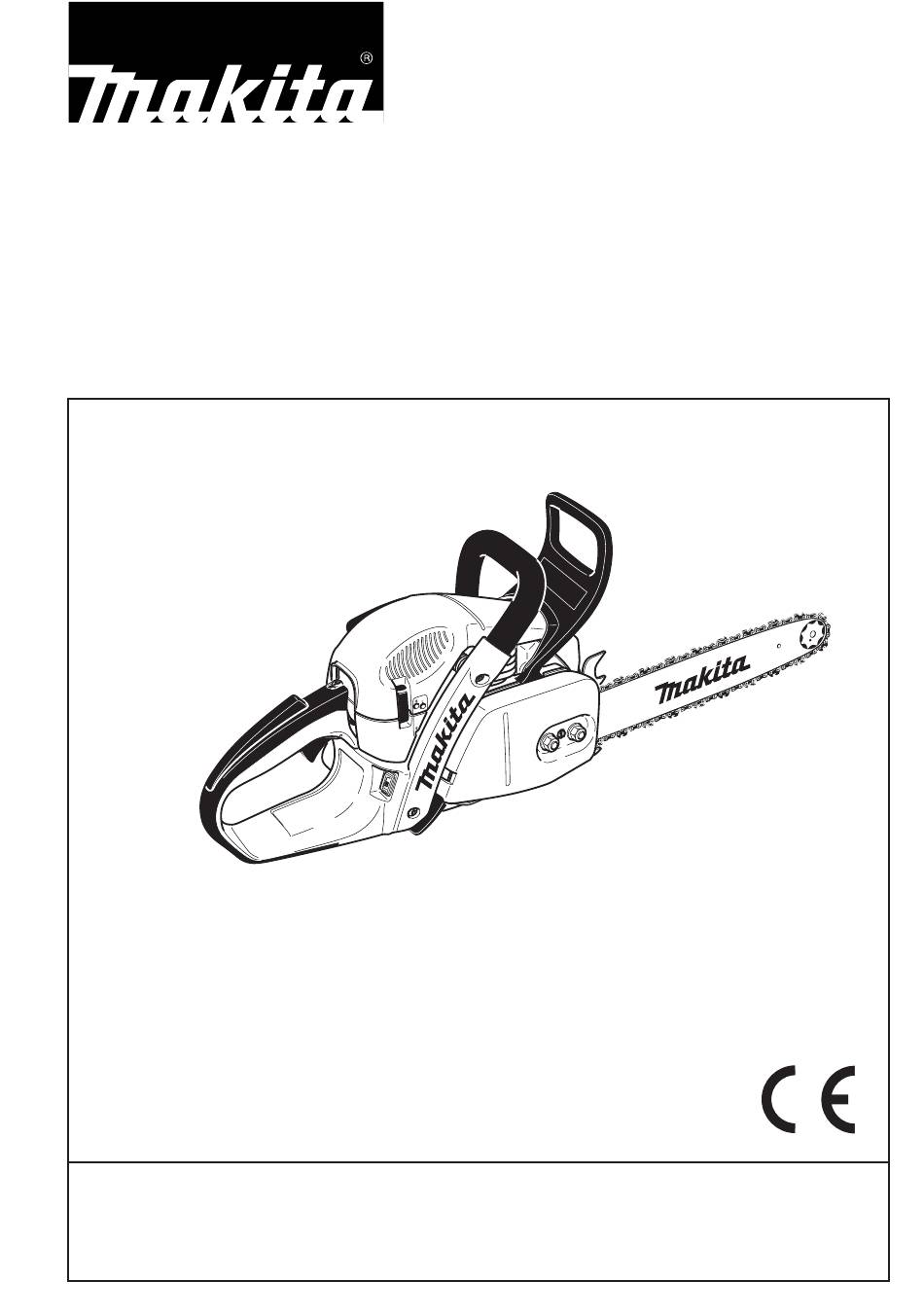

- Seite 1 Betriebsanleitung DCS460 DCS461 DCS500 DCS501 Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Sie mit dieser modernen Maschine zufrieden sein Verpackung ................. werden. Lieferumfang ............... 3 Symbole ................3 Die Modelle DCS460, 461, 500, 501 sind besonders handliche und robuste Motorsägen im neuen Design. SICherheItShInweISe Die automatische Kettenschmierung mit einer mengenregu- Allgemeine Hinweise ............4 lierbaren Ölpumpe, die wartungsfreie Elektronikzündung, das... -
Seite 3: Lieferumfang
Lieferumfang DCS461/501 = Gerät mit Dekompressionsventil 1. Motorsäge 2. Sägeschiene 3. Sägekette 4. Schienenschutz 5. Kombischlüssel 6. winkelschraubendreher 7. Vergaserschraubendreher Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang 8. Betriebsanleitung (ohne Abbildung) enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Motorsäge und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen... -
Seite 4: Sicherheitshinweise
SICherheItShInweISe Bestimmungsgemäßer Gebrauch Motorsägen Die Motorsäge darf nur für das Sägen von Holz im Freien ver- Arbeitshandschuhe (6) aus festem Leder gehören zur wendet werden. Je nach Motorsägenklasse geeignet für folgende vorschriftsmäßigen Ausrüstung und sind beim Arbeiten mit Anwendungen: der Motorsäge ständig zu tragen. - Mittel- u. Profiklasse: Einsatz im dünnen, mittleren und starkem Beim Arbeiten mit der Motorsäge sind Sicherheitsschuhe Holz, Fällen, Entasten, Ablängen, Durchforsten. -
Seite 5: Betriebsstoffe / Tanken
Betriebsstoffe / tanken Beim Betanken der Motorsäge ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken die Maschine abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. Schutzkleidung öfter wechseln und reinigen. -
Seite 6: Rückschlag (Kickback)
rückschlag (Kickback) - Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen. Dieser Rückschlag entsteht, wenn der obere Bereich der Schie- nenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt (10). Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. - Seite 7 Vorsicht beim Schneiden von gesplittertem Holz. Es können ab- gesägte Holzstücke mitgerissen werden (Verletzungsgefahr). Die Motorsäge kann beim Schneiden mit der Schienen- oberseite in Richtung Bediener gestoßen werden, wenn die Sägekette einklemmt. Deshalb sollte nach Möglichkeit mit der Schienenunterseite gesägt werden, da die Säge vom Körper weg in Richtung Holz gezogen wird (15).
-
Seite 8: Transport Und Lagerung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit ausgeführt werden, wie sie in dieser Betriebsanleitung be- schrieben sind. Alle weiteren Arbeiten müssen vom MAKITA Service übernommen werden. Nur Original MAKITA Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original MAKITA Ersatzteilen, Zu- behör, Schienen/Ketten Kombinationen und Längen, ist mit... -
Seite 9: Technische Daten
Kraftstofftank-Inhalt 0,47 Kettenöltank-Inhalt 0,7 Mischungsverhältnis (Kraftstoff/-Takt-Öl) - bei Verwendung von MAKITA-Öl 50 : 1 / 100: 1 (HP-100) - bei Verwendung von Aspen Alkalyt (-Takt-Kraftstoff) 50 : 1 (%) - bei Verwendung anderer Öle 40 : 1 (Qualitätsstufe JASO FC oder ISO EGD) Kettenbremse Auslösung manuell oder bei Rückschlag (Kickback) -
Seite 10: Inbetriebnahme
InBetrIeBnAhMe AChtUnG: Bei allen Arbeiten an Sägeschiene und Sägekette unbe- dingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! AChtUnG: Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Montage der Sägeschiene und Sägekette Verwenden Sie den im Lieferumfang enthaltenen Kombischlüssel für die folgenden Arbeiten. Motorsäge auf einen stabilen Untergrund setzen und folgen- de Schritte für die Montage der Sägekette und Sägeschiene durchführen: Kettenbremse lösen, dafür Handschutz (1) in Pfeilrichtung... -
Seite 11: Sägekette Spannen
Sägekette (9) auf das Kettenrad (8) auflegen. AChtUnG: Sägekette nicht zwischen Kettenrad und Scheibe einset- zen. Die Sägekette oben ca. bis zur Hälfte in die Führungsnut (10) der Sägeschiene einführen. Die Sägekette unten über den Kettenfänger (11) legen. AChtUnG: Die Schneidkanten der Sägekette müssen auf der Schienen- oberseite in Pfeilrichtung zeigen! Sägekette (9) um den Umlenkstern (12) der Sägeschiene führen, dabei Sägekette leicht in Pfeilrichtung ziehen. -
Seite 12: Kontrolle Der Kettenspannung
Sägeschienenspitze weiterhin anheben und die Befe- stigungsmuttern (2) wieder mit dem Kombischlüssel fest an- ziehen. Kettenbremse Die DCS460, 461, 500, 501 ist serienmäßig mit einer beschleu- nigungsauslösenden Kettenbremse ausgerüstet. Kommt es zu einem Rückschlag (Kickback), der durch Anstoßen mit der Schie- nenspitze an das Holz erfolgt ist (siehe Kapitel „SICHERHEITS-... -
Seite 13: Betriebsstoffe
Zur Schmierung des Motors wird Zweitakt-Motoröl (Qualitäts- es ist nicht sinnvoll, aus einem übertriebenen Si- stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff beigemischt wird. Werkseitig wurde der Motor auf das MAKITA cherheitsbewußtsein den Ölanteil im Zweitakt-Ge- HP 100 Hochleistungs-Zweitaktöl mit einem umweltschonenden misch über das angegebene Mischungsverhältnis Mischungsverhältnis von 100:1 ausgelegt. Dadurch wird eine hinaus zu vergrößern, da dadurch vermehrt Ver-... -
Seite 14: Tanken
wichtiger hinweis zu Bio-Sägekettenölen Vor einer längeren Außerbetriebnahme, muss der Öltank ölführenden Bauteilen entstehen können. entleert und anschließend mit etwas Motoröl (SAE 30) Für erneute Inbetriebnahme wieder BIOTOP-Sägekettenöl befüllt werden. Dann die Motorsäge einige Zeit betrei- einfüllen. Bei Schäden, die durch Verwendung von Altöl oder ben, damit alle Bioölreste aus Tank, Ölleitungssystem einem ungeeigneten Sägekettenöl entstehen, erlischt der Gewährleistungsanspruch. -
Seite 15: Kettenschmierung Prüfen
Kettenschmierung prüfen Niemals ohne ausreichende Kettenschmierung sägen. Sie verringern sonst die Lebensdauer der Sägevorrichtung! Vor Arbeitsbeginn Ölmenge im Tank und die Ölförderung prüfen. Die Ölförderung kann auf folgende Weise geprüft werden: Motorsäge starten (siehe Kapitel „Motor starten”). Laufende Sägekette ca. 15 cm über einen Baumstumpf oder Boden halten (geeignete Unterlage verwenden). -
Seite 16: Motor Starten
Motor starten Motorsäge darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Mindestens 3 Meter vom Tankplatz entfernen. Sicheren Stand einnehmen und Motorsäge so auf den Boden stellen, dass die Sägevorrichtung frei steht. Kettenbremse auslösen (blockieren). Bügelgriff fest mit einer Hand umfassen und Motorsäge auf den Boden drücken. Die rechte Fußspitze in den hinteren Handschutz stellen. Kaltstart: Kombischalter (1) nach oben drücken (Choke-Position). -
Seite 17: Kettenbremse Prüfen
Stillstand kommen. Motor sofort in Leerlaufstellung bringen und Kettenbremse wieder lösen. Achtung: Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommen, Motor sofort ausschalten. Mit der Motorsäge darf in diesem Fall nicht gesägt werden. Bitte MAKItA Fachwerkstatt aufsuchen. beim Einsetzen oben - normalbetrieb Symbol winterbetrieb Symbol beim Einsetzen oben - winterbetrieb Zur Vorbeugung gegen Vergaservereisung, die bei niedrigen Temperaturen und hoher Luftfeuchtigkeit auftritt und um bei Temperaturen unter + 5°C schneller die Betriebstemperatur... -
Seite 18: Vergaser Einstellen
Funktion, wirtschaftlichem Verbrauch und Betriebs- sicherheit. Sie muss bei warmem Motor, sauberem Luftfilter und ordnungsgemäßer Montage des Schneid- werkzeuges erfolgen. Vergasereinstellung unbedingt von einer MAKItA Fachwerkstatt durchführen lassen, da falsche einstellungen zu Motorschäden führen können. Auf Grund neuer Abgasvorschriften werden die Einstellschrau- ben (h) und (L) des Vergasers mit Begrenzungen versehen. -
Seite 19: Wartungsarbeiten
wArtUnGSArBeIten Sägekette schärfen AChtUnG: Bei allen Arbeiten an der Sägekette unbedingt Motor ausschalten, Kerzenstecker ziehen (siehe Zündkerze auswechseln) und Schutzhandschuhe tragen! Die Sägekette muß geschärft werden wenn: Holzmehlartige Sägespäne beim Sägen von feuchtem Holz entstehen. Die Kette auch bei stärkerem Druck nur mühevoll ins Holz zieht. Die Schnittkante sichtbar beschädigt ist. Die Sägevorrichtung im Holz einseitig nach links oder rechts verläuft. - Seite 20 Feile und Feilenführung Zum Schärfen ist eine Spezial-Sägekettenrundfeile zu ver- wenden. Normale Rundfeilen sind ungeeignet. Bestellnummer siehe Zubehör. typ 086, 484, 686: Die erste Hobelzahnhälfte mit Sägeketten- rundfeile ø 4,8 mm feilen, danach 4,5 mm. typ 093, 099: Die erste Hobelzahnhälfte mit Sägekettenrundfeile ø 5,5 mm feilen, danach ø 4,8 mm. Die Feile soll nur im Vorwärtsstrich (Pfeil) greifen.
-
Seite 21: Bremsband- Und Kettenradinnenraum Reinigen
Die Kettenbremse ist eine sehr wichtige Sicherheits- einrichtung und wie jedes teil auch einem gewissen Verschleiß ausgesetzt. SerVICe eine regelmäßige Überprüfung und wartung dient zu Ihrem eigenen Schutz und muß von einer MAKItA-Fach- werkstatt ausgeführt werden. Sägeschiene reinigen AChtUnG: Unbedingt Schutzhandschuhe tragen! Die Laufflächen der Sägeschiene sind regelmäßig auf Be- schädigungen zu überprüfen und mit geeignetem Werkzeug... -
Seite 22: Neue Sägekette
neue Sägekette AChtUnG: nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe Auszug aus der Ersatzteilliste)! Beim wechsel des Kettentyps, muss die Kupplungstrommel kpl. (12) dem Kettentyp angepasst werden. Ggf. ist die Kupplungstrommel kpl. auszutauschen. WICHTIG: Erfolgt ein Wechsel des Kettentyps von .325” auf 3/8”, muss eine Modifikation des Spanabweisers erfolgen. Siehe unter „hinweis zum Kettentypwechsel“. Vor dem Auflegen einer neuen Sägekette muss der Zustand des Kettenrades überprüft werden. Eingelaufene Kettenräder (8) führen zu Beschädigungen an einer neuen Sägekette und müssen unbedingt erneuert werden. Kettenradschutz abnehmen (siehe Kapitel „INBETRIEBNAHME“ Sägekette und Sägeschiene abnehmen. Sicherungsscheibe (9) abnehmen. VOrSICht: Die Sicherungsscheibe springt aus der Nut heraus. -
Seite 23: Luftfilter Reinigen
Luftfilter reinigen STOP AChtUnG: wenn Druckluft zur reinigung verwendet wird, stets Schutzbrille tragen um Augenverletzungen zu vermeiden! Luftfilter nicht mit Kraftstoff reinigen! Haubenklammer (1) mit dem Kombischlüssel lösen und Ab- deckhaube (2) abnehmen. Kombischalter (3) nach oben drücken (Choke-Position), um zu verhindern, dass Schmutzpartikel in den Vergaser fallen. Klammer (4) mit dem Finger oder Kombischlüssel in Pfeilrich- tung aushaken. -
Seite 24: Zündkerze Auswechseln
Zündkerze auswechseln AChtUnG: Zündkerze oder Kerzenstecker dürfen bei laufendem Mo- tor nicht berührt werden (hochspannung). wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutz- handschuhe tragen! 0,5 mm Bei Beschädigung des Isolationskörpers, starkem Elektrodenab- brand bzw. stark verschmutzten oder verölten Elektroden, muss die Zündkerze ausgewechselt werden. Haube abnehmen (siehe „Luftfilter reinigen“). Zündkerzenstecker (7) von der Zündkerze abziehen. Zündkerze nur mit dem mitgelieferten Kombischlüssel ausbauen. -
Seite 25: Anwerfseil Auswechseln / Rückholfeder-Kassette Erneuern
Anwerfseil auswechseln / rückholfeder-Kassette erneuern Vier Schrauben (1) herausschrauben. Ventilatorgehäuse (2) abnehmen. Luftführung (3) aus dem Ventilatorgehäuse herausnehmen. AChtUnG: Verletzungsgefahr! Schraube (7) nur bei ent- spannter rückholfeder herausschrauben! Wird das Anwerfseil ausgewechselt, obwohl es nicht gerissen ist, muss zuerst die Rückholfeder (13) der Seiltrommel ent- spannt werden. -
Seite 26: Zylinderraum Reinigen
Zylinderraum reinigen Abdeckhaube abnehmen. Ventilatorgehäuse abnehmen. AChtUnG: wenn Druckluft zur reinigung verwendet wird, stets Schutzbrille tragen um Augenverletzungen zu vermeiden! Der gesamte freigelegte Bereich (14) kann mit einer Bürste und Druckluft gereinigt werden. Zum Reinigen der Zylinderrippen, kann eine Flaschenbürste benutzt werden. Saugkopf auswechseln Der Filzfilter (15) des Saugkopfes kann sich im Gebrauch zusetzen. -
Seite 27: Periodische Wartungs- Und Pflegehinweise
Wartungsarbeiten regelmäßig durchgeführt werden. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Bei Nichtbeachtung besteht Unfallgefahr! Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer MAKITA-Fachwerkstatt ausgeführt werden. Seite Allgemein gesamte Motorsäge Äußerlich reinigen und auf Beschädigungen überprüfen... -
Seite 28: Werkstattservice, Ersatzteile Und Garantie
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Den nächsten Fachhändler finden Sie unter www.makita-outdoor.com Bitte beachten Sie auch, dass bei der Verwendung von nicht Original MAKITA Teilen eine Garantieleistung durch MAKITA nicht möglich ist. Garantie MAKITA garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften... -
Seite 29: Störungssuche
Störungssuche Störung System Beobachtung Ursache Kette läuft nicht an Kettenbremse Motor läuft Kettenbremse ausgelöst Motor startet nicht Zündsystem Zündfunke vorhanden Fehler in Kraftstoffversorgung, Kompressions- oder sehr unwillig system, mechanischer Fehler kein Zündfunke STOP-Schalter betätigt, Fehler oder Kurz- schluss in der Verkabelung, Kerzenstecker, Kerze defekt Kraftstoff- Kraftstofftank ist gefüllt... -
Seite 30: Auszug Aus Der Ersatzteilliste
Auszug aus der ersatzteilliste DCS460 / DCS461 Nur Original MAKITA-Ersatzteile verwenden. Für Reparaturen DCS500 / DCS501 und Ersatz anderer Teile ist Ihre MAKITA-Fachwerkstatt zuständig. 31/32... -
Seite 31: Zubehör
Auszug aus der ersatzteilliste DCS460 / DCS461 Nur Original MAKITA-Ersatzteile verwenden. Für Reparaturen DCS500 / DCS501 und Ersatz anderer Teile ist Ihre MAKITA-Fachwerkstatt zuständig. Zubehör (nicht im Lieferumfang) Pos. MAKItA-nr. Stck. Benennung 5 953 100 090 Kettenmesslehre 445 033 631 Sternschiene .35“, 33 cm (13“) 445 038 631 Sternschiene .35“, 38 cm (15“) - Seite 32 Den nächsten Fachhändler finden Sie unter www.makita-outdoor.com Änderungen vorbehalten MAKITA Werkzeug GmbH Postfach 70 04 0 D-004 Hamburg Form: 995 707 915 (6.07 D) Germany...
