Wandmontage

Gehen Sie bei der Wandmon-
tage des CINEBAR sorgfältig
vor und halten Sie sich an die
nachfolgenden Anweisungen.
Für die Wandmontage an einer
massiven Steinwand benötigen
Sie folgendes Material (nicht im
Lieferumfang enthalten):
• 2 Dübel (ø 5 mm)
• 2 Schrauben, 4,5 × 55 mm,
Schraubenkopf ø 6–9 mm
VORSICHT
Verletzungs-/
Beschädigungs gefahr!
– Der CINEBAR darf
nur von fachkundigen
Personen an die Wand
montiert werden.
– Die Montage darf nur
an eine geeignete,
massive Wand erfolgen.
Bei Leichtbauwänden
können spezielle Dübel
oder Anker erforderlich
sein. Ziehen Sie einen
Fachmann zurate.
– Stellen Sie sicher, dass
sich keine Kabel oder
Rohrleitungen in den
Bohrbereichen befinden.
Prüfen Sie die Bereiche
vor dem Bohren mit
einem Metallsuchgerät.
Es besteht sonst Strom-
schlag-/ Kurzschlussge-
fahr!

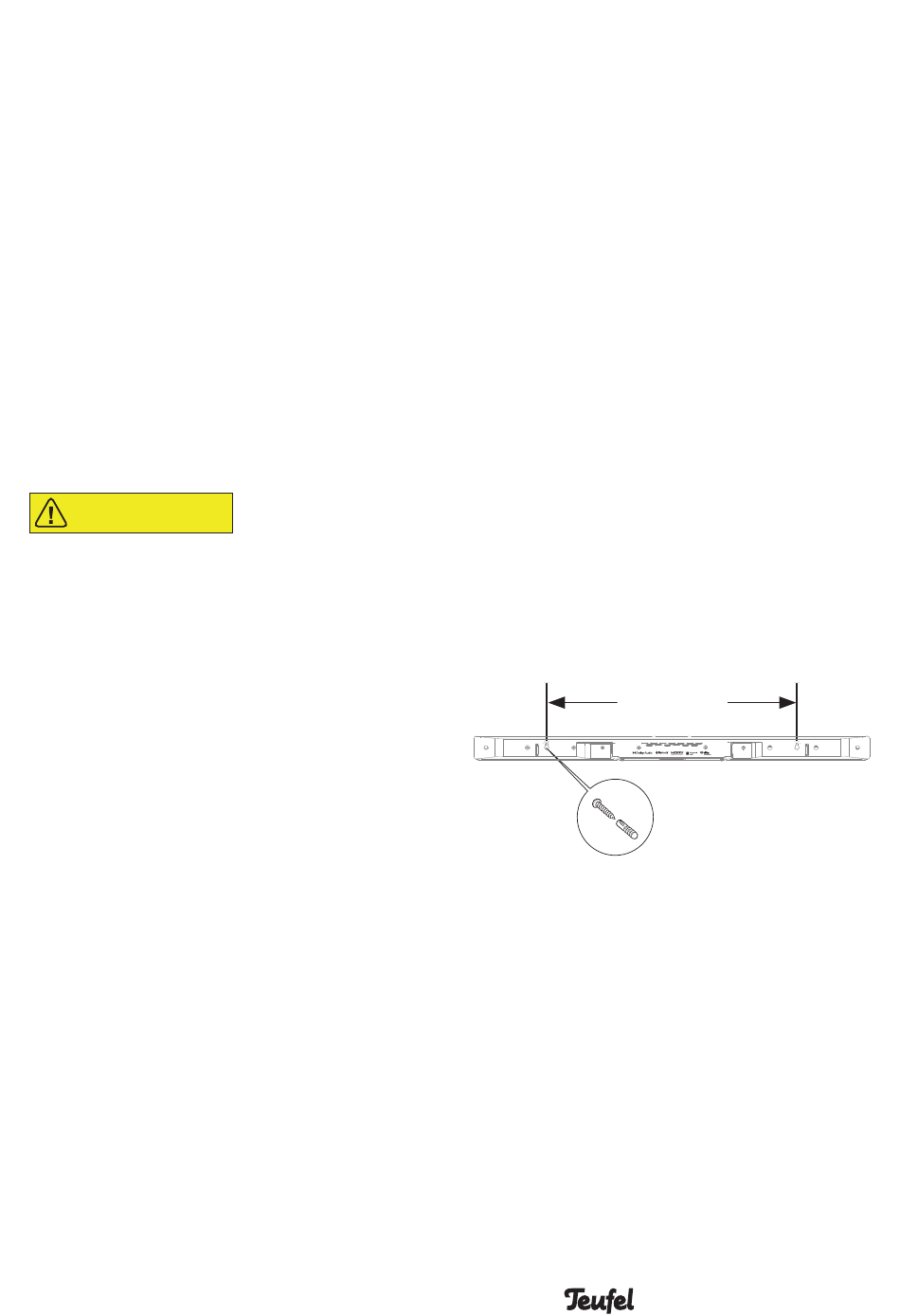

1. Übertragen Sie den Abstand
zwischen den beiden Schlüs-
sellochöffnungen (11) von
59,8 cm auf die Wand, an der
Sie den CINEBAR montieren
möchten. Verwenden Sie
dazu Zollstock, Bleistift und
Wasserwaage.
(11)
59,8 cm
2. Prüfen Sie die Bohrbereiche
mit einem Metallsuchgerät.
Wählen Sie gegebenenfalls
eine andere Stelle für die
Montage.
3. Bohren Sie mit einem
5-mm-Steinbohrer an den
gekennzeichneten Positionen
je ein ca. 55 mm tiefes Loch.
• CINEBAR 11 19
