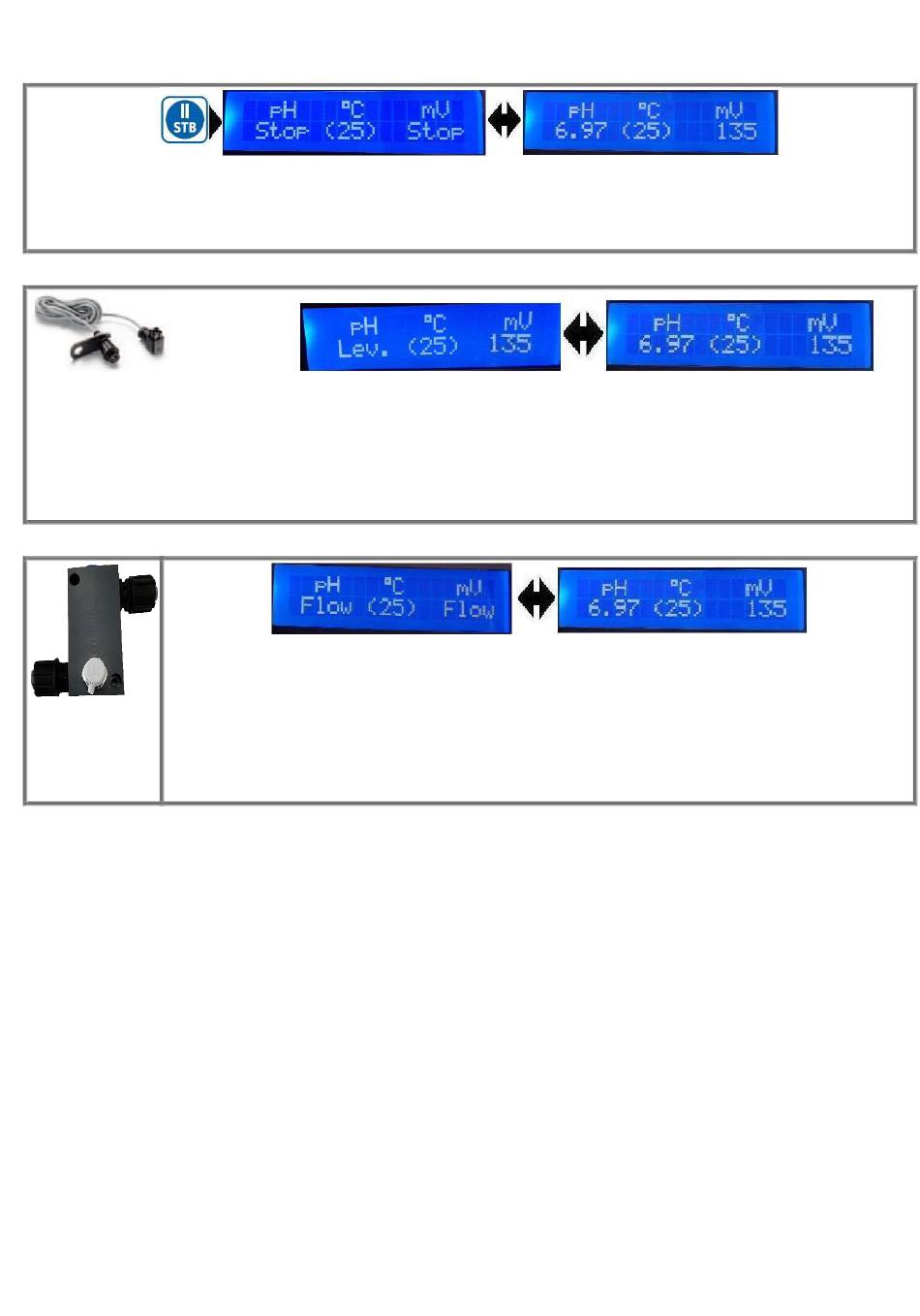

STAND BY (STOP)
Drücken Sie die STB-Taste während des Dosiermodus um die DUAL Pumpe in den Stand-By-Modus zu schalten.
1) Dosierstop (nur bei pH-REG-Version: Rx-Stromversorgung wird angehalten)
2) Grüne LED blinkt.
3)
Am Display wird "Stop" anstelle der aktuellen Messerwerte angezeigt.
Durch erneutes Drücken der STB-Taste kehrt die Pumpe in den Dosiermodus zurück.
NIVEAUSCHALTER
Bei zu niedrigem Füllstand sinkt der Schwimmer des Schalters so weit ab, dass der spannungsfreie Kontakt geschlossen
wird. Dies hat folgende Effekte:
1) Die Dosierung wird angehalten
2) Die grüne LED "ON" blinkt
3) Das Display zeigt "Lev" anstelle der aktuellen Messwerte gezeigt.
Die oben gezeigten Bilder zeigen wie es aussieht, wenn der Niveauschalter wieder öffnet und die Pumpe in den Dosiermodus
wechselt.
WICHTIG: Der Level-Alarm unterbricht die Zählung des Übdersosierungsalarms, setzt diesen jedoch nicht zurück!
DURCHFLUSSSCHALTER
Sollte die Fördermenge einen bestimmten Wert (min. 35 l/h üblicherweise) unterschreitet wird der
spannungsfreie Kontakt gechlossen. Dies hat folgende Effekte:
1) Die Dosierung wird angehalten
2) Die grüne LED "ON" blinkt
3) Das Display zeigt "Flow" anstelle der aktuellen Messwerte.
Die oben gezeigten Bilder zeigen wie es aussieht, wenn der Durchflussschalter wieder öffnet und die
Pumpe in den Dosiermodus wechselt.
WICHTIG: Der Durchfluss-Alarm setzt die Zählung des Übdersosierungsalarms zurück!
SIGNALE BEI O.R und U.R:
Messwert den maximal messbaren Wert überschreitet. Im Display wird U.R (Under Range – unterhalb des Messbereichs)
angezeigt, wenn der Messwert unter den mindestens messbaren Wert fällt. Die grüne LED "ON" blinkt schnell. Wenn sich das
System im manuellen Dosierprogramm befindet, wird die Dosierung nicht gestoppt. Wenn sich das System im Dosireprogramm
„ON/OFF" (EIN-AUS) oder „Proportional" befindet, wird die Dosierung gestoppt. Bereiche: pH-Wert 0–14 | Rx-Bereich: 0–1000
mV.
AUSGANG FÜR ALARM (RELAY 'N.O):
sich schließt, wenn sich die DUAL Pumpe im Alarmzustand befindet (Durchfluss, Füllstand, Zeitalarm, OR und UR), und sich
öffnet, wenn die Pumpe den Alarmzustand verlässt.
PROGRAMMIERUNG UND KALIBRIERUNG:
(+, –, CAL), verlässt die DUAL den Programmiermodus und behält die Daten, die bis zu diesem Zeitpunkt gespeichert wurden.
Nach Einstellung der gewünschten Funktionsprogrammierung ESC-Taste drücken, um in den Dosiermodus zurückzukehren .
Am Display wird O.R (Over Range – oberhalb des Messbereichs) angezeigt, wenn der
Der optionale Ausgang für die Alarmmeldungen besteht aus einem Kontakt, der
Wenn während der Programmierung 60 s lang keine Taste gedrückt wird
