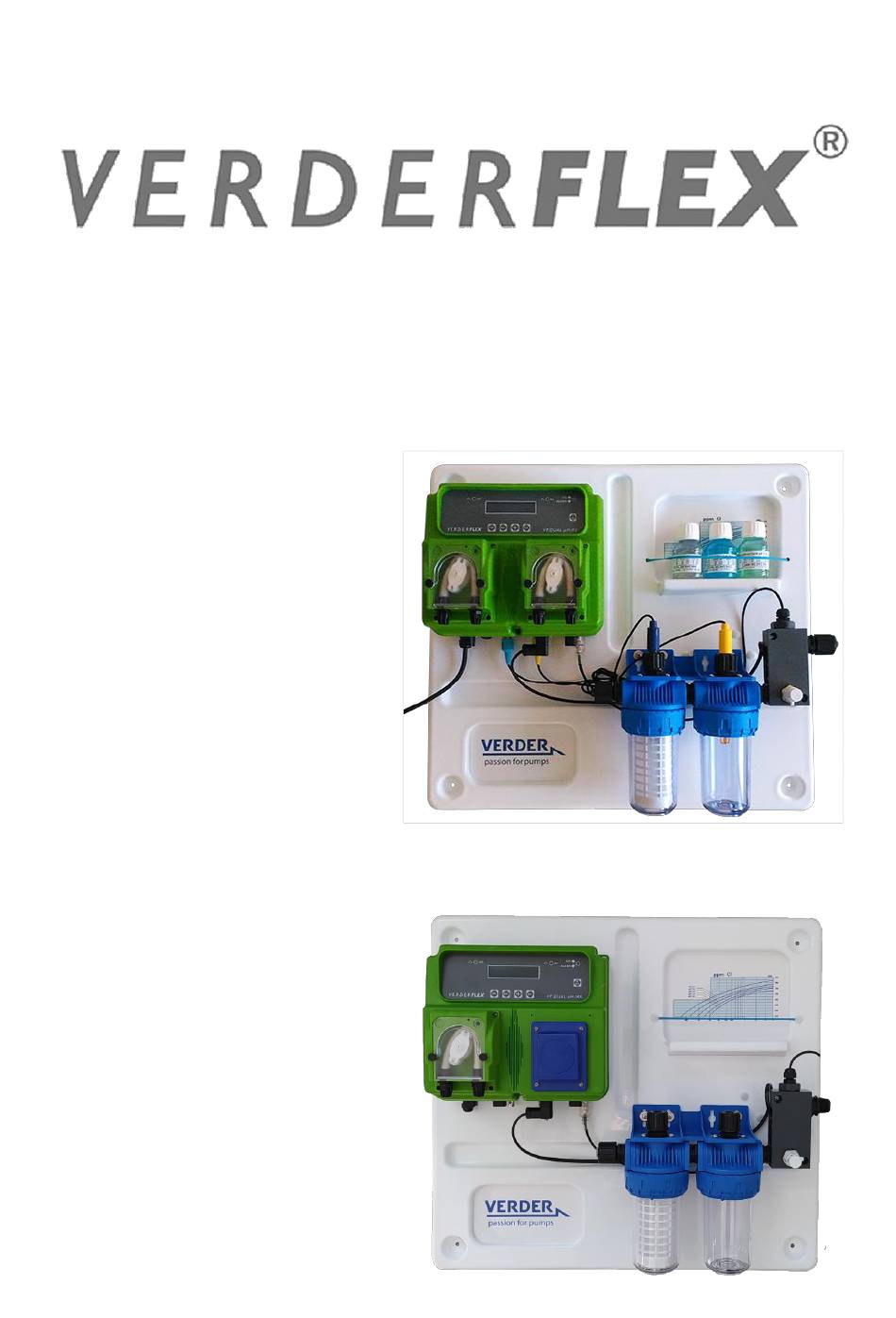

ANLEITUNG FÜR:
INSTALLATION
BETRIEB
WARTUNG
PROGRAMMIERUNG
KALIBRIERUNG

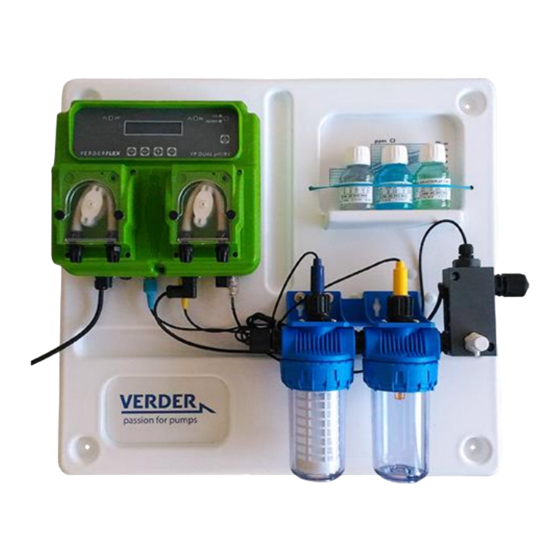

VP Dual PH-RX Panel
Art.-Nr.: 720.0001
VP Dual PH-REG Panel
Art.-Nr.: 7200003
Seite 0 von 22

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VERDER Flex VP Dual PH-RX Panel

  • Seite 1 ANLEITUNG FÜR: INSTALLATION BETRIEB WARTUNG PROGRAMMIERUNG KALIBRIERUNG VP Dual PH-RX Panel Art.-Nr.: 720.0001 VP Dual PH-REG Panel Art.-Nr.: 7200003 Seite 0 von 22...
  • Seite 2: Inhaltsverzeichnis

    Inhalt SICHERHEITSHINWEISE ............................... 2 LIEFERUMFANG ................................3 FUNKTIONSPRINZIP ..............................4 MONTAGE ................................... 4 INBETRIEBNAHME ..............................7 ÜBERPRÜFUNG & WARTUNG ............................. 7 LAGERUNG .................................. 7 HÄUFIGE PROBLEME ..............................9 GARANTIE ................................... 9 PROGRAMMIERUNG & KALIBRIERUNG ........................10 CL-KALIBIRIERUNG – WICHTIGE PUNKTE ......................... 19 TECHNISCHE DATEN ..............................
  • Seite 3: Sicherheitshinweise

    Verbindung, um eventuell eine Reparatur zu vereinbaren. · Um eine korrekte Funktionsweise sicherzustellen, ist es erforderlich, Original-Ersatzteile und Original-VERDER-Zubehör zu verwenden. VERDER übernimmt keine Haftung für Ausfälle aufgrund von unbefugten Änderungen oder der Verwendung von Nicht -Original-Ersatzteilen und -Zubehör. ·...
  • Seite 4: Lieferumfang

    LIEFERUMFANG 1x Panel 2x Fussventil 2x Impfventil 5m Saugschlauch 9m Druckschlauch PVC, transparent PE, matt Bufferlösungen Messsonde 4x Anbohrschelle 1x HTP-Stecker 1x pH7 1x pH 1x pH9 1x Rx 1x Redox 650mV 2x Kugelhahn 2x Kugelhahn-Schlauch- 2x Montageschrauben Adapter 2x Beilagscheiben 2x Dübel HINWEIS: Für einige in dieser Anleitung beschriebenen Funktionen ist evtl.
  • Seite 5: Funktionsprinzip

    FUNKTIONSPRINZIP Das Funktionsprinzip der Schlauchpumpe basiert auf Quetschung und Entspannung des Schlauches (A) durch den Rotor (C), welcher vom Motor bewegt wird. Durch diese Abfolge wird im Schlauch ein Sog erzeugt, mit dem das Medium angesaugt und weitertransportiert wird. Der Durchfluss hängt von der Drehzahl des Motors und vom Durchmesser des Schlauchs ab.
  • Seite 6: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Die elektrischen Anschlüsse des Gerätes sollten nur von entsprechend ausgebildetem Fachpersonal vorgenommen werden! ACHTUNG Die Anlage sollte nur dann in Betrieb sein, wenn die Pool-Umwälzpumpe auch fördert und das Wasser zirkuliert. Stellen Sie sicher, dass die Spannungsversorgung mit den Werten auf dem Typenschild des Gerätes übereinstimmt. Um Schäden an der Elektronik zu vermeiden, sollte das Gerät nicht auf direktem Weg mit der Zirkulations-Pumpe (parallel), sondern mittels eines Relais gesondert angespeist werden.
  • Seite 7 HYDRAULISCHER ANSCHLUSS Verlegen Sie die Schläuche absolut knickfrei! Die Dosierschläuche müssen so fest verlegt sein, dass sie sich durch die von den Dosierimpulsen möglicherweise verursachten Druckschläge nicht übermäßig bewegen können (bzw. durch Reibung an einer Wand etc. beschädigt werden). Die Schläuche sind möglichst kurz und in vertikaler Position zu installieren, um eine eventuelle Luftbildung zu verhindern.
  • Seite 8: Inbetriebnahme

    INBETRIEBNAHME Nachdem Sie die Montage abgeschlossen und alle hydraulischen und elektrischen Anschlüsse hergestellt haben können Sie das Gerät in Betrieb nehmen und mit der Programmierung und Kalibrierung (siehe Abschnitt „Programmierung & Kalibrierung“) beginnen. ÜBERPRÜFUNG & WARTUNG ACHTUNG: Bevor Sie Arbeiten am Gerät vornehmen, müssen Sie dessen Netzstecker ziehen! Für den sicheren und ordnungsgemäßen Betrieb des Gerätes ist eine regelmäßige Überprüfung und Wartung unerlässlich! Folgende Punkte sollten strikt eingehalten werden Überprüfung des Füllstandes der Chemikalien...
  • Seite 9 SCHLAUCHTAUSCH ACHTUNG: Bevor Sie Arbeiten am Gerät vornehmen, müssen Sie dessen Netzstecker ziehen! Ausbau des Schlauches Lösen Sie die beiden Rändelschrauben und entfernen Sie die Pumpenkopfabdeckung, Der Schlauch kann nun aus der Pumpe entfernt werden. Heben Sie dazu den Saugseitigen Anschluss aus dem Gehäuse (linker Anschluss). Drehen Sie den Rotor im Uhrzeigersinn und ziehen den Schlauch aus dem Pumpenkopf heraus.
  • Seite 10: Häufige Probleme

    Wenn die Elektroanlage durch externe Ursachen, wie etwa Überspannungen, beschädigt wurde. Nach Ablauf der 24 Monate (ab Lieferdatum) übernimmt VERDER keinerlei Haftung mehr und hat keinerlei Verpflichtungen mehr im oben genannten Sinn. Diese Garantie gilt ab 1. Januar 2006 und annulliert bzw. ersetzt sämtliche zuvor ausdrücklich oder implizit erteilten Garantien.
  • Seite 11: Programmierung & Kalibrierung

    PROGRAMMIERUNG & KALIBRIERUNG BESCHREIBUNG DES BEDIENFELDS 1.Display LCD 16 x 2 mit Hintergrundbeleuchtung 6/7. “+” und “-“ : ▪ Menü-Navigation 2.Grüne LED: ▪ durchgehend = DUAL AUFGEDREHT ▪ Wertänderungen ▪ blinkend = DUAL IN ALARMZUSTAND 8. ESC-Taste: ▪ Verlassen des Menüs 3.Rote LED: aktive Dosierung der pH PUMPE ▪...
  • Seite 12: Menüführung

    STANDARDEINSTELLUNGEN PASSWORD = 0 (kein PASSWORT einprogrammiert) pH STABILITY= NO (pH-Stabilitätsfunktion DEAKTIVIERT) START DELAY: 0 minutes (Start-Verzögerung 0 Min) • FUNKTIONSART: Proportional • FUNKTIONSART: Proportional • SOLLWERT: 7.3 pH • SOLLWERT: 730mV • PROPORTIONALITÄT:1pH • PROPORTIONALITÄT:100mV • REGULIERUNGSRICHTUNG: Säure (pH - ) •...
  • Seite 13: Einstellen Der Start-Verzögerung

    EINSTELLEN DER START-VERZÖGERUNG Die CAL-Taste kurz drücken und anschließend mit den Tasten + bzw. – scrollen, bis am Display „Delay Start“ (Start-Verzögerung) erscheint. Zum Aufrufen des Untermenüs CAL drücken und dann durch mit + und – den Wert in Minuten (0– 99) einstellen.
  • Seite 14: Niveauschalter

    STAND BY (STOP) Drücken Sie die STB-Taste während des Dosiermodus um die DUAL Pumpe in den Stand-By-Modus zu schalten. 1) Dosierstop (nur bei pH-REG-Version: Rx-Stromversorgung wird angehalten) 2) Grüne LED blinkt. Am Display wird “Stop” anstelle der aktuellen Messerwerte angezeigt. Durch erneutes Drücken der STB-Taste kehrt die Pumpe in den Dosiermodus zurück.
  • Seite 15: Programmierung: Ph-Dosierung And -Kalibrierung

    Wählen Sie, ob Sie die pH- oder Rx-Dosierung programmieren möchten. PROGRAMMIERUNG: pH-DOSIERUNG AND -KALIBRIERUNG MANUELL MANUELLES DOSIERPROGRAMM: KONSTANTE UND pH-UNABHÄNGIGE DOSIERUNG pH Flowrate % = Angabe des Durchflusses in % des Maximums (100% = maximaler Durchfluss) Die Dosierung erfolgt mit Pausen- und Dosierzeiten auf einer Zeitbasis von 300 Sekunden Beispiel: 80% →die Pumpe dosiert für 240 Sekunden (= 0.8 x 300) und bleibt anschließend für 60 Sekunden stehen.
  • Seite 16 PROPORTIONALES DOSIERPROGRAMM: PROPORTIONAL DOSIERT ABHÄNGIG VOM ABSTAND DES pH- MESSERWERTS ZUM pH-SOLLWERTS MIT HÖHERER ODER NIEDRIGER DURCHFLUSSRATE Setpoint = eingestellter Sollwert, welcher im System erreicht und gehalten werden soll Proportionality = Messwertbereich, in dem die Pumpe die Durchflussrate der Dosierung anpasst. Regulation Acid (pH -) = Säuredosierung für Messwerte ÜBER dem Sollwert.
  • Seite 17: Kalibrierung Der Ph-Messsonde

    KALIBRIERUNG DER pH-MESSSONDE ACHTUNG! BEVOR SIE MIT DER pH-KALIBRIERUNG STARTEN, TRENNEN SIE DEN BNC-STECKER DES RX- SENSORS VON DER PUMPE. Achten Sie darauf, dass die für die Kalibrierung verwendete Pufferlösung mit den angezeigten Werten übereinstimmt. Verunreinigte Pufferlösungen nicht verwenden. OFFSET-KALIBRIERUNG Trennen Sie den BNC-Stecker des Rx- Sensors von der Pumpe.
  • Seite 18: Zeitalarm (Alarm Bei Überdosierung)

    ZEITALARM (ALARM BEI ÜBERDOSIERUNG) BESCHREIBUNG: Der Zeitalarm wird in Einheiten definiert (0–120 Einheiten). Eine Einheit entspricht einer Minute in der dosiert wird. Die Zählung der Einheiten beginnt bei 0, wenn die Pumpe mit der Dosierung beginnt. Mit jeder vergangenen Minute, in der die Pumpe dosiert, erhöht sich der Zähler um 1 Einheit. Die Zählung stoppt bei Niveaualarm und im Standby-Modus.
  • Seite 19: Anleitung Zur Redox Kalibrierung

    DIE KALIBRIERUNG DER REDOX-MESSSONDE FUNKTIONIERT GENAU GLEICH WIE DIE pH-MESSSONDENKALIBRIERUNG. ANLEITUNG ZUR REDOX KALIBRIERUNG Seite 18 von 22...
  • Seite 20: Funktion A: Kalibrieren Der Rx-Messsonde

    Funktion A: Kalibrieren der Rx-Messsonde WICHTIG! pH-Stabilität-Modus aktivieren (Cl wird erst dosiert, wenn der pH-Wert stabil bleibt) FÜR DIE KALIBRIERUNG DER RX (ORP) MESSSONDE VERWENDEN SIE DIE 650mV PUFFERLÖSUNG. DAZU DEN BNC-STECKER DES pH-SENSORS VON DER PUMPE TRENNEN. 1) DIE RX-MESSSONDE FÜR EINIGE SEKUNDEN IN DIE PUFFERLÖSUNG EINTAUCHEN 2) ÖFFNEN SIE DAS MENÜ...
  • Seite 21: Technische Daten

    TECHNISCHE DATEN Förderleistung: pH: 1,5 l/h Rx: 3 l/h Max. Förderdruck: 1 bar Max. Ansaughöhe: 1,5 m Spannungsversorgung: 230 VAC, 50-60Hz Schutzklasse: IP65 Fussventilversion: Lippenventil Umgebungstemperatur: 0 bis 45°C MATERIALIEN________________________________________ Gehäuse: Polypropylen Rollen: Delrin Schlauch: Santoprene Schlauchanschlüsse: Polypropylen, 4 x 6 Messsondenanschluss: Saugschlauch: PVC 4 x 6...
  • Seite 22: Installationsschema

    INSTALLATIONSSCHEMA VP DUAL PH-RX PANEL pH und Cl Impfstelle (ca. 50 cm voneinander entfernt) Chemikalienbehälter (Säuren und Chlor) Erdung . (Optional) Entnahmestelle vom Wasser, für die Messung der Werte (zwischen Filter und Impfstellen) Rückführung des Messwassers vom Paneel in den Wasserkreislauf (vor dem Eingang der Umwälzpumpe) Pool-Schaltkasten 230Vac Energieversorgung...
