malotech fresh basic Betriebsanleitung Seite 3

24V Anschlussbox technische Informationen

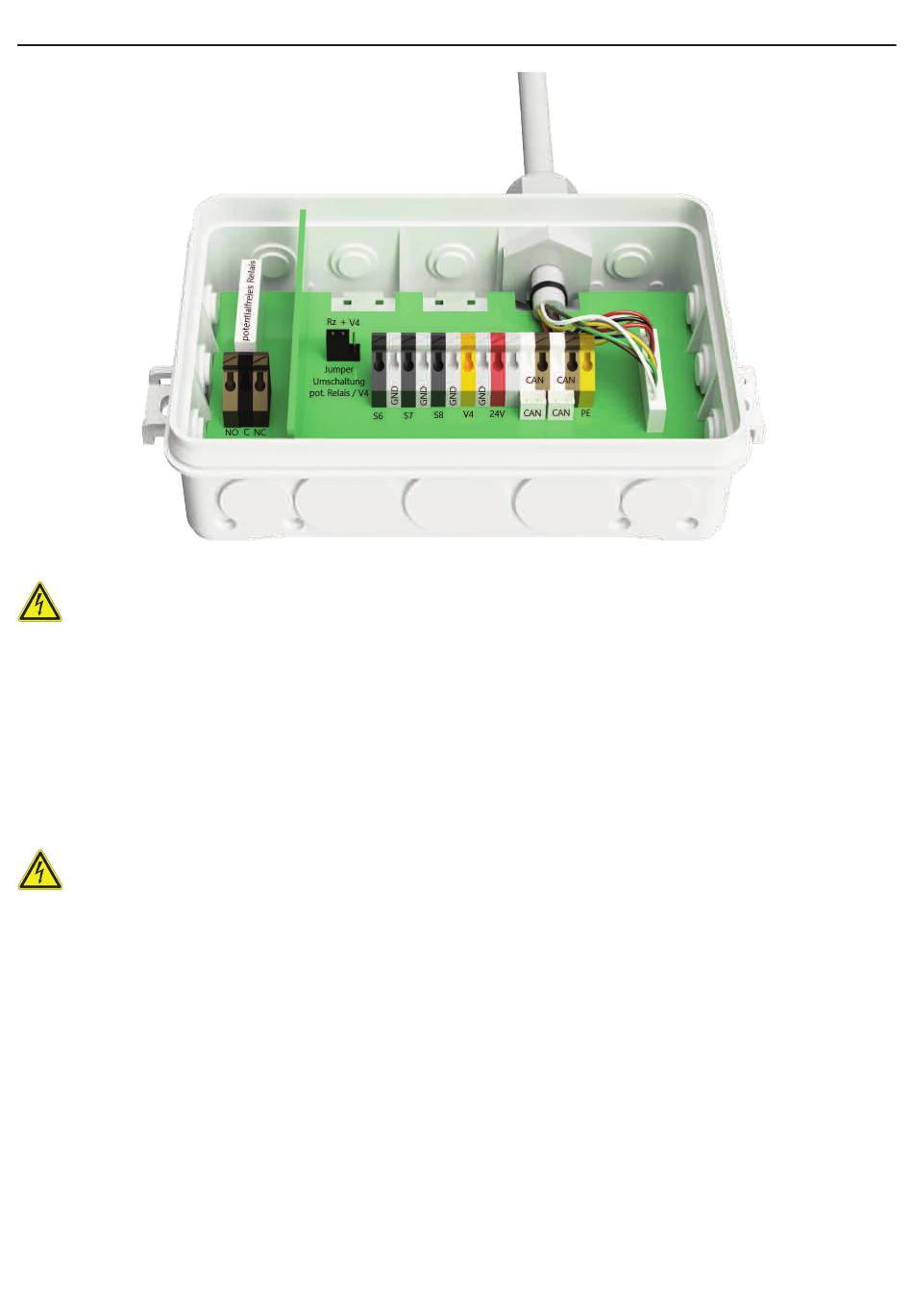

Abb.5
Anschlussbeschreibung Kleinspannungsseite
Auf der Kleinspannungsseite max. 24V!
S6
Tauchfühler Sensor 6 zum Ein- und Ausschalten der Speicherladung.
S7
Tauchfühler Sensor 7 zum Ein- und Ausschalten der Speicherladung.
S8 Tauchfühler / Anlegefühler Sensor 8 zum Schalten einer Wärmeerzeugerumschaltung.
V4 Modulierender 0-10 V Signalausgang für die Brenneranforderung.
24V
Versorgungsspannung +24V DC (max. 5W)
GND
Masse (-)
PE Schutzabschirmung
CAN
Steckplatz CAN- Bus IN und OUT für den Anschluss zusätzlicher Endgeräte im CAN- Bus Netzwerk. Zum Anschluss kann der
Steckplatz mit einem speziellen CAN- Buskabel verwendet werden, oder die darüberliegende Klemme für die bauseitige
Anschlussverkabelung!
Rz + Jumper auf Rz und + gesteckt = Signalausgang V4 des Frischwasserreglers schaltet das potentialfreie Relais.
Im Frischwasserreglermenü Speicherladung dazu den Relais Modus „Schalten" auswählen (S.7)!
+ V4
Jumper auf + und V4 gesteckt = Signalausgang V4 des Frischwasserreglers erzeugt ein modulierendes 0-10 V Signal.
Im Frischwasserreglermenü Speicherladung dazu den Relais Modus „Modulieren" auswählen (S.7)!
Anschlussbeschreibung potentialfreies Relais
Lebensgefahr durch Stromschlag!
NC
Öffnerkontakt
C
Spannungsversorgung (max. 250 V AC / 6A AC1 / 1A AC3)
NO Schließerkontakt
3
