- Seite 1 |||| malotech Betriebsanleitung Speicherlademanagement (Art. 100841 Softwareupgrade 2) |||| malotech Frischwassermodul fresh basic, classic, premium Hygiene - Effizienz - Innovation...
-
Seite 2: Sicherheitshinweise

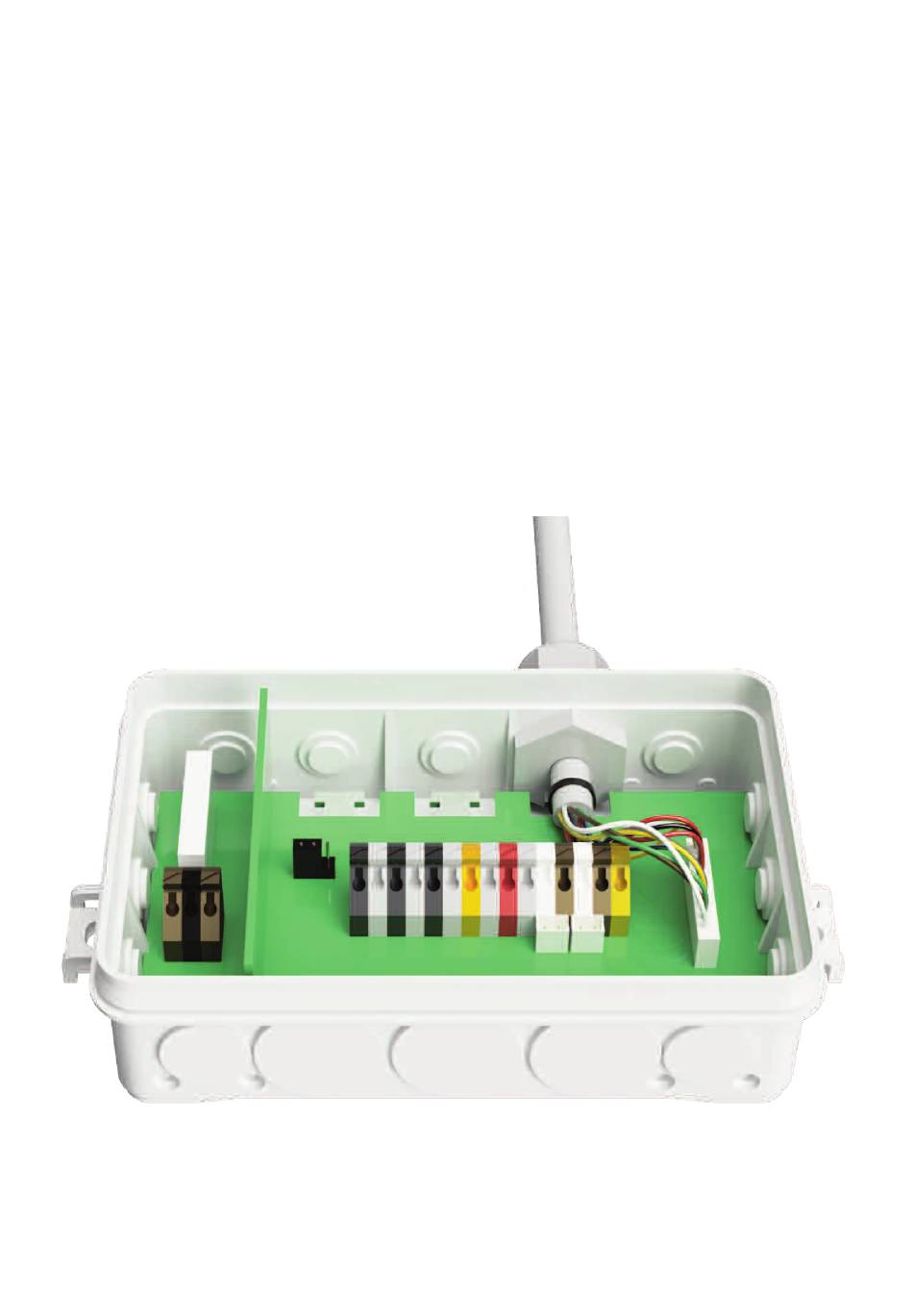

Scrollen Sie zum Pkt. Signal V4 und betätigen die OK Taste. Wählen Sie den Pkt. Speicherladung in der Auswahlliste aus u. betä- tigen die OK Taste. Fordern Sie den Freischaltcode bei der Fa. |||| malotech an und geben diesen über die + und - Taste ein. - Seite 3 24V Anschlussbox technische Informationen Abb.5 Anschlussbeschreibung Kleinspannungsseite Auf der Kleinspannungsseite max. 24V! Tauchfühler Sensor 6 zum Ein- und Ausschalten der Speicherladung. Tauchfühler Sensor 7 zum Ein- und Ausschalten der Speicherladung. Tauchfühler / Anlegefühler Sensor 8 zum Schalten einer Wärmeerzeugerumschaltung. Modulierender 0-10 V Signalausgang für die Brenneranforderung. Versorgungsspannung +24V DC (max.
- Seite 4 Funktionsbeschreibung und Installation elektrischer Komponenten Das Speicherlademanagement regelt die Pufferbeladung durch Wärmeanforderung über einen potentialfreien Kontakt oder alternativ über einen 0-10 V modulierenden Signalausgang. Im Frischwasserregler sind insgesamt 3 unterschiedliche Varianten der Speicherladung auswähl- bar und konfigurierbar. Alle Varianten verfügen über einstellbare Zeitprogramme, die die entsprechende Funktion ein oder ausschalten. Es besteht die Möglichkeit eine Temperatur- oder zwei unterschiedliche Temperaturzonen unter Mithilfe von Tauchfühlern im Pufferspeicher zu beladen.
- Seite 5 Funktionsbeschreibung und Installation elektrischer Komponenten Funktionsprinzipien der Pufferspeicherbeladung: Variante 2:Realisierung der Brenneranforderung über zwei kombinierte Einschalt-/ Ausschaltfühler (S6,S7) in einem, oder in zwei unterschiedlichen Pufferpeichern. Zur Anwendung kommen dabei insgesamt zwei Pt 1000 Tauchfühler, die über Tauchhülsen den entsprechenden Messpunkten des Speichers zugeführt werden. Durch diese Variante können zwei unterschiedliche Temperaturzo- nen innerhalb eines, oder in zwei getrennten Pufferspeichern realisiert werden.
- Seite 6 Funktionsbeschreibung und Installation elektrischer Komponenten Funktionsprinzipien der Pufferspeicherbeladung: Variante 3:Realisierung der Brenneranforderung über einen kombinierten Einschalt-/ Ausschaltfühler (S6) im Pufferpeicher. Zur Anwendung kommt dabei ein Pt 1000 Tauchfühler, der über eine Tauchhülse dem entsprechenden Messpunkt des Speichers zugeführt wird. Funktionsbeschreibung: Die Wärmeanforderung ist aktiv, wenn die Temperatur an Fühler S6 kleiner der eingestellten Sollwert Temperatur ist. Die Wärme- anforderung ist inaktiv sobald die Temperatur an Fühler S6 größer der eingestellten Sollwert Temperatur + Ausschalthysterese ist.
- Seite 7 Konfigurationseinstellungen Frischwasserregler ACHTUNG! Spannungsversorgung des Frischwassermoduls einschalten. Die Installateurebene im Hauptmenü kann durch 5 sekündiges Drücken der esc Taste und Codeeingabe 5555 aktiviert werden. Gekennzeichnet wird das eingestellte Menü durch den Buchstaben „I“ in der Grafikansicht. Durch Drücken der Plus-/ Minustasten stellen Sie die Zahl/ Zeichen ein, die Pfeiltasten navigieren eine Codestelle weiter.
- Seite 8 Notizen Kontakt |||| malotech GmbH Tich 18 D-48361 Beelen Tel.: +49 (0) 2586 - 88 212 0 Fax: +49 (0) 2586 - 88 212 20 E-Mail: info@malotech.de www.malotech.de Speicherlademanagement 2020-11-01...
