malotech fresh classic Planungs-, Installations-, Bedienungs- Und Wartungsanleitung Technische Information
Frischwassermodule
Vorschau ausblenden
Andere Handbücher für fresh classic:
- Betriebsanleitung (16 Seiten) ,
- Betriebsanleitung (8 Seiten)
Verwandte Anleitungen für malotech fresh classic
Inhaltszusammenfassung für malotech fresh classic

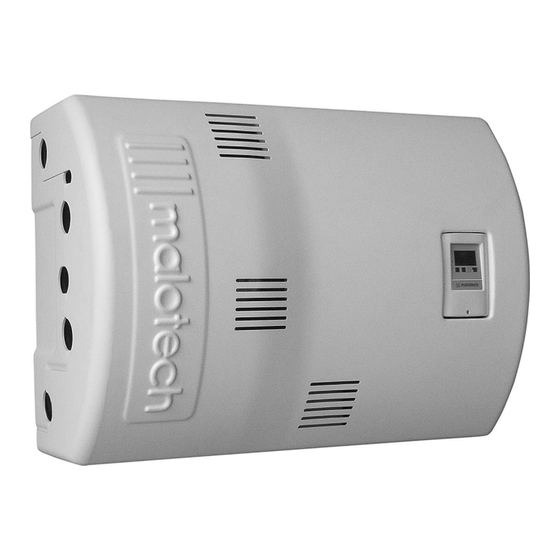

- Seite 1 |||| malotech Planungs-, Installations-, Bedienungs- und Wartungsanleitung Technische Information |||| malotech fresh Frischwassermodule fresh classic und fresh premium Hygiene - Effizienz - Innovation...
-
Seite 2: Gewährleistung
Erfolgt die Inbetriebnahme nicht durch den Kunden- i) durch Kalkabscheidungen nicht nach diesen Unterlagen entsprechender Gebrauch dienst der |||| malotech GmbH, so ist eine Kopie des j) durch unsachgemäßen Transport und / oder Lagerung des Gerätes führt zum Verfall der Gewährleistung; alle... -
Seite 3: Produktbeschreibung
Sicherheitsgruppe für Trinkwasser gem. DIN 1988 (bauseits) Die vorstehende Abb. zeigt das Anschluss-Schema des |||| malotech fresh Moduls mit Schichtspeicher und Wärmeerzeuger. Bei Wasserhärten ≥ 8,4 °dH und < 14 °dH ist der Einsatz von Wasserbehandlungsgeräten gem. DIN 1988-7 zur Vermeidung von Steinbildung (bei Warmwassertemp. -
Seite 4: Montagevarianten
Montagevarianten Die |||| malotech fresh Frischwassermodule sind standardmäßig für die Wandmontage bzw. |||| malotech Schichtspeichermontage vorgesehen. Die Montage ist sowohl links- als auch rechtsseitig möglich (Standardausführung: Anschlüsse links). Bei Montage "Anschlüsse rechts" ist der Regler um 180° zu drehen. Achtung: Der Schmutzfänger und der Kugelhahn sind bauseits zu montieren. Hierbei ist auf die richtige Einbauposition des Schmutzfängers (Reinigungs- öffnung nach unten) zu achten. - Seite 5 Dichtheit der gesamten Anlage zu prü- geeigneter Sicherheitsabstand zum Modul der Erstinbetriebnahme ist der Schmutz- einzuhalten. fen. Die im |||| malotech fresh Modul ver- fänger zu überprüfen und ggf. zu reinigen. 9. An den Brauchwasseranschlüssen sind bauten Rohrstücke und Rohrgruppen sind Ferner wird empfohlen, den Schmutzfän-...
- Seite 6 GmbH Telefon: + 49 (0) 25 86 88 212 11 Abteilung Technik u. Service Fax: + 49 (0) 25 86 88 212 20 Tich 18 - 48361 Beelen E-Mail: service@malotech.de Web: www.malotech.de Inbetriebnahmeprotokoll LFWC+ Frischwassermodul Gerätetyp Herstellnr. Anlagenstandort Fachinstallationsbetrieb...
- Seite 7 GmbH Telefon: + 49 (0) 25 86 88 212 11 Abteilung Technik u. Service Fax: + 49 (0) 25 86 88 212 20 Tich 18 - 48361 Beelen E-Mail: service@malotech.de Web: www.malotech.de Inbetriebnahmeprotokoll LFWC+ Frischwassermodul Trinkwasserkreis Sensoren, Relais Sensorwerte logisch?
-
Seite 8: Regleranleitung Lfwc
Regleranleitung LFWC+ Frischwasser Controller LFWC+ Montageanleitung: Bedienungsanleitung: www.yourmanual.info/MT_LFWC+_GA_de.pdf www.yourmanual.info/MT_LFWC+_de.pdf... - Seite 9 Elektrischer Anschlussplan LFWC+ fresh classic...
- Seite 10 Elektrischer Anschlussplan LFWC+ fresh premium...
- Seite 11 Pumpen Einbau- und Betriebsanleitung Heizungspumpen fresh classic / premium: Wilo Para 25-180/8-75 / iPWM2 Wilo Stratos Para 30/1-8 / PWM2 Wilo Stratos Para 30/1-12 / PWM2 Wilo Stratos Para 30/1-12 / PWM2 Wilo Stratos 40/1-8 / 0-10V Zirkulationspumpe fresh classic / premium: Wilo Yonos Para Z 25/7.0 PWM2...
-
Seite 12: Einbaulage
Einbaulage... - Seite 13 Pumpenkennlinien Wilo Para 25-180/8-75 (iPWM2) Wilo Stratos Para 30/1-8 180 T11 (PWM2) Wilo Stratos Para 30/1-12 180 T11 (PWM2) Wilo Yonos Para Z 25/7.0 (PWM2)
-
Seite 14: Plattenwärmetauscher Vorschriften Und Hinweise
Plattenwärmetauscher Vorschriften und Hinweise Wärmetauschertyp Reinigung dichtungsloser, mit Reinstkupfer gelöteter Plattenwär- Aufgrund der starken Turbulenzen im hartgelöteten metauscher, Plattenmaterial 1.4401 (AISI 316), gefer- Plattenwärmeübertrager herrscht in den Kanälen ein tigt nach Europäischer Druckgeräte-Richtlinie PED hoher Selbstreinigungseffekt. Dennoch kann bei eini- 97/23/CE gen Anwendungen die Belagbildung sehr hoch sein;... -
Seite 15: Hydraulische Anschlussschemen
Hydraulische Anschlussschemen 3UREHQDKPHYHQWLO 6FKPXW]IlQJHU 0 $ * .XJHOKDKQ 6LFKHUKHLWVYHQWLO " " 5FNVFKODJYHQWLO 0RWRUYHQWLO )X‰ERGHQKHL]XQJ +HL]N|USHUKHL]XQJ 3ODWWHQZlUPHWDXVFKHU $XVGHKQXQJVJHIl‰ 3XPSH (QWOHHUXQJVKDKQ (QWOIWHU 7KHUPRVWDW EDXVHLWV .DSSHQDEVSHUUYHQWLO )ULVFKZDVVHUPRGXO & 6HLWH YRQ %HDUEHLWHU 'DWXP & 3ULPlUSXPSH =LUNXODWLRQ 3ULPlUYRUODXI 3ULPlUUFNODXI X ==5 0DQIUHG /RVFK +HL]XQJ 9RUODXI :DUPZDVVHU =LUNXODWLRQVSXPSH... - Seite 16 Hydraulische Anschlussschemen 3UREHQDKPHYHQWLO 6FKPXW]IlQJHU .XJHOKDKQ 6LFKHUKHLWVYHQWLO 5FNVFKODJYHQWLO 0 $ * 0RWRUYHQWLO " " )X‰ERGHQKHL]XQJ +HL]N|USHUKHL]XQJ 3ODWWHQZlUPHWDXVFKHU $XVGHKQXQJVJHIl‰ 3XPSH (QWOHHUXQJVKDKQ (QWOIWHU 7KHUPRVWDW EDXVHLWV :lUPH HU]HXJHU .DSSHQDEVSHUUYHQWLO )ULVFKZDVVHUPRGXO 6FKLFKWHQODGHVSHLFKHU & 6HLWH YRQ %HDUEHLWHU & 'DWXP /RVFK *HSUIW 'DWXP /RVFK +DIWXQJVDXVVVFKXVV *PE+...
- Seite 17 Hydraulische Anschlussschemen 3UREHQDKPHYHQWLO 6FKPXW]IlQJHU .XJHOKDKQ 6LFKHUKHLWVYHQWLO 0 $ * 5FNVFKODJYHQWLO 0RWRUYHQWLO " " )X‰ERGHQKHL]XQJ +HL]N|USHUKHL]XQJ 3ODWWHQZlUPHWDXVFKHU $XVGHKQXQJVJHIl‰ 3XPSH (QWOHHUXQJVKDKQ (QWOIWHU 7KHUPRVWDW EDXVHLWV :lUPH HU]HXJHU .DSSHQDEVSHUUYHQWLO )ULVFKZDVVHUPRGXO 6FKLFKWHQODGHVSHLFKHU )X‰ERGHQKHL]XQJ & +HL]N|USHUKHL]XQJ 6HLWH YRQ %HDUEHLWHU 'DWXP & /RVFK *HSUIW 'DWXP /RVFK ...
-
Seite 18: Störungen Erkennen Und Beheben
Störungen erkennen und beheben Problem mögliche Ursache(n) Abhilfe keine Displayanzeige / Reglerfunktion 230 Volt Spannungsversorgung fehlt Zuleitung bzw. Feinsicherung im Regler überprüfen und ggf. wechseln. Hierbei ist die Ursache zu ermitteln und abzustellen. fehlerhafter Sitz des Regleroberteils Regleroberteil ab und aufschrauben. keine Displayanzeige / Reglerfunktion Fühler defekt / nicht angeschlossen entsprechenden Fühler kontrollieren, ggf. - Seite 19 Störungen erkennen und beheben Problem mögliche Ursache(n) Abhilfe Temperaturschwankungen Mischer nicht im Automatikbetrieb Das Handrad vom Notbetrieb zurück in den Automatikbetrieb schalten. Notbetrieb: Automatikbetrieb: Handrad entriegelt Handrad entriegelt 1. Die Installateurebene im Hauptmenü Mischerkükenstellung fehlerhaft durch 5 sekündiges Drücken der esc Taste und Codeeingabe 5555 freischal- ten.
- Seite 20 Potentialausgleich bauseits mit Erdungs- bandschelle im Frischwassermodul her- stellen. (benötigter Kabelquerschnitt: mind. , besser 10-16mm Hilfserde ist werkseitig vormontiert. Kaltwasserbremse wurde bauseits nicht Kontrollieren, ob die Kaltwasserbremse in installiert (nur fresh classic/premium Zirkulationsleitung durch 171/129, 206/154, 288). Alle anderen Fri- Installateur eingebaut wurde.
- Seite 21 Störungen erkennen und beheben Problem mögliche Ursache(n) Abhilfe Temperaturschwankungen Mindestdurchfluss (l/min) nicht erreicht Die Installateurebene im Hauptmenü durch 5 sekündiges Drücken der esc Taste und Codeeingabe 5555 freischalten. Menü- punkt 3.2 Betriebsart Manuell wählen und die Taste °C betätigen. Zapfstelle, Temperaturschwan- kungen auftreten kön- öffnen.
- Seite 22 5. Auswertungen im Reglermenü einsehen, ggf. Störung beheben und Meldung löschen 6. Datum und Uhrzeit im Reglermenü kontrollieren und ggf. korrekt einstellen Montageanleitung und Gebrauchsanweisung zum Download: Grundfos Durchflusssensor reinigen: nur fresh classic/premium 171/129, 206/154, 288 Durchflusssensor reinigen 1. Kugelhähne WW,KW,Z absperren u.
- Seite 23 Zubehör Softwareupgrades fresh classic Softwareupgrade freischalten Freischaltung kostenpflichtigen Softwareupgrades erfolgt telefonisch durch Kundenservice der Fa. |||| malotech. Technischer Support: 02586 / 88 212 0 oder 02586 / 88 212 11 Zur Freischaltung werden folgende Informationen benötigt: Modultyp: fresh classic Seriennummer des Gerätes:...
-
Seite 24: Zubehör Fresh Classic / Premium
• Ansteuerung über Frischwasserregler bei fresh premium (fresh classic mit Softwareupgrade 2) • Ansteuerung über Thermostat mit Anlegefühler (Einstellbereich: 30 - 90 °C) bei fresh classic (ohne Softwareupgrade 2) • Lieferumfang: 2x 3-Wege Zonenventil (DN 25 = 6,0 kvs), bzw. 2x 3-Wege Mischer mit 2 x 2-Punkt Stellmotor (DN40 = 16,0 kvs, DN50 = 25,0 kvs), optional Thermostat mit Anlegefühler (Einstellbereich: 30 - 90 °C)
