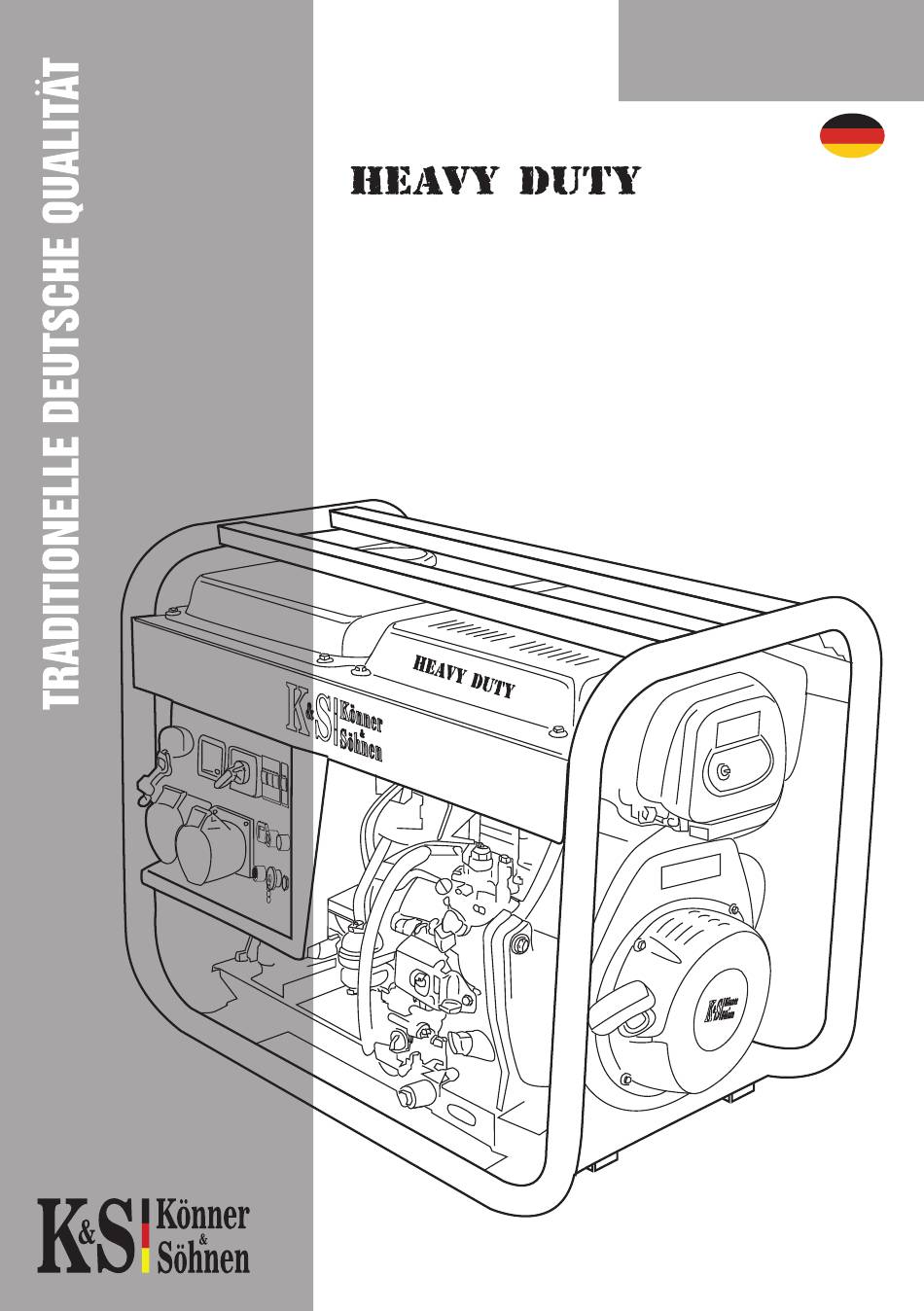

Bitte lesen Sie unbedingt
die Gebrauchsanweisung
vor dem Start!

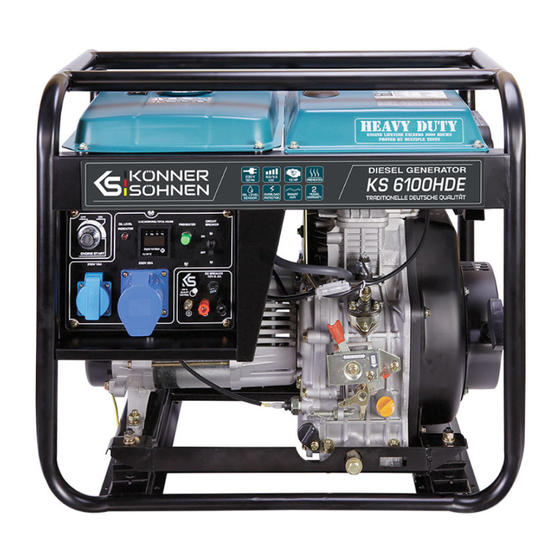

DIESELGENERATOR
KS 6100HDE (KS 6102HDE)
KS 8100HDE (KS 8102HDE)
KS 8100HDE-1/3 ATSR (KS 8102HDE-1/3 ATSR)
KS 9100HDE-1/3 ATSR (KS 9102HDE-1/3 ATSR)
LEISER DIESELGENERATOR
KS 8200HDES-1/3 ATSR
KS 9200HDES-1/3 ATSR (KS 9200HDES-1/3 ATSR)
Betriebsanleitung
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Könner & Söhnen HEAVY DUTY KS 6100HDE
Inhaltszusammenfassung für Könner & Söhnen HEAVY DUTY KS 6100HDE
- Seite 1 Betriebsanleitung Bitte lesen Sie unbedingt die Gebrauchsanweisung vor dem Start! DIESELGENERATOR KS 6100HDE (KS 6102HDE) KS 8100HDE (KS 8102HDE) KS 8100HDE-1/3 ATSR (KS 8102HDE-1/3 ATSR) KS 9100HDE-1/3 ATSR (KS 9102HDE-1/3 ATSR) LEISER DIESELGENERATOR KS 8200HDES-1/3 ATSR KS 9200HDES-1/3 ATSR (KS 9200HDES-1/3 ATSR)
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Vorwort 2. Sicherheitsmaßnahmen bei Verwendung des Dieselgenerators 3. Typenschlüssel 4. Zusammenstellung, Konfiguration, Teile des Dieselgenerators 5. Technische Daten 6. Nutzungsbedingungen des Dieselgenerators 7. Überprüfung vor der Inbetriebnahme 8. Schalttafel 9. Inbetriebnahme 11-14 10. Wartung 11. Empfohlener Wartungsplan 12. Empfohlene Motoröle 15 -16 13. -
Seite 3: Vorwort
1. VORWORT Herzlichen Glückwunsch zum Kauf des HEAVY DUTY Dieselgenerators Könner & Söhnen. Er bezieht sich auf eine professionelle Technik, die eine erhöhte Lebensdauer hat und daher für eine intensivere Nutzung geeignet ist. Unter Einhaltung der Betriebsvorschriften und dem Wartungsplan des Generators weisen die Motoren der HEAVY DUTY Dieselgeneratoren eine Lebensdauer von mehr als 3000 Betriebsstunden auf. -
Seite 4: Arbeitsbereich
2. SICHERHEITSMASSNAHMEN BEI VERWENDUNG DES DIESELGENERATORS Bitte lesen Sie diese Gebrauchsanweisung sorgfältig vor dem Gebrauch des Generators. Arbeitsbereich - Den Generator nicht in der Nähe von brennbaren Gasen, Flüssigkeiten oder Staub verwenden. Im Betrieb ist die Auspuffanlage des Generators sehr heiß, was zur Entzündung dieser Materialien oder zur Explosion führen kann. - Seite 5 Persönliche Sicherheit - Benutzen Sie den Generator nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Während des Betriebs kann Unaufmerksamkeit zu schweren Verletzungen führen. - Unbeabsichtigte Inbetriebnahme vermeiden. Beim Ausschalten des Generators dafür sorgen, dass sich der Schalter in der Aus-Stellung befindet. - Beim Ausschalten des Generators dafür sorgen, dass sich keine Fremdkörper am Generator befinden.
-
Seite 6: Typenschlüssel
3. TYPENSCHLÜSSEL 1. Das Gerät mit Vorsicht behandeln! 5. Das Gerät erzeugt Strom. Sicherheitsvorschriften Sicherheitsvorschriften beachten, um Stromschläge zu vermeiden. Gebrauchsanweisung beachten. 6. Bitte lesen Sie die Gebrauchsanweisung 2. Den Generator nur in gut belüfteten Räumen sorgfältig vor dem Gebrauch des Geräts. oder im Freien verwenden. -
Seite 7: Zusammenstellung, Konfiguration, Teile Des Dieselgenerators
4. ZUSAMMENSTELLUNG, KONFIGURATION, TEILE DES DIESELGENERATORS Abb 1 1. Verstärkter Rahmen 2. Tankverschluss 3. Luftfilter 4. Schwingungsdämpfungsfüße 5. Kraftstoffpumpe 6. Ölmessstab 7. Ölablassöffnung 8. Motor-Notschalter 9. Schalttafel 10. Schallhaube 11. Räder WICHTIG Der Hersteller behält sich das Recht vor, Änderungen an Zusammenstellung, Design und Auslegung der Produkte vorzunehmen. -
Seite 8: Technische Daten
5. TECHNISCHE DATEN DER GENERATOREN: KS 6100HDE KS 8100HDE KS 8100HDE-1/3 ATSR Modell KS 6102HDE KS 8102HDE KS 8102HDE-1/3 ATSR Spannung, V Höchstleistung, kW Nennleistung, kW Leistungsfaktor, cosφ Strom, А ( max) 23.91 28.26 23.04 11.74 Frequenz, Hz 1*32А 1*32А 1*32А... - Seite 9 TECHNISCHE DATEN DER GENERATOREN: KS 8200HDES-1/3 ATSR KS 9100HDE-1/3 ATSR KS 9200HDES-1/3 ATSR Modell KS 9102HDE-1/3 ATSR KS 9202HDES-1/3 ATSR Spannung, V Höchstleistung, kW Nennleistung, kW Leistungsfaktor, cosφ Strom, А ( max) 23.04 11.74 27.83 13.54 27.82 13.54 Frequenz, Hz 1*32А...
-
Seite 10: Nutzungsbedingungen Des Dieselgenerators
6. NUTZUNGSBEDINGUNGEN DES DIESELGENERATORS Bei Inbetriebnahme des Generators empfehlen wir, dass er in Erdschluss gebracht wird. Vor der Inbetriebnahme des Geräts ist es darauf zu achten, dass die Gesamtleistung der angeschlossenen Verbraucher die Nennleistung des Generators nicht überschreitet. Arten der Verbraucher und Anlaufstrom Die Verbraucher (Elektrogeräte, die mit dem Generator verbunden sind) sind in aktive und reaktive unterteilt. -
Seite 11: Schalttafel
Bis dieser Markierung ablassen: Vor der Inbetriebnahme der Modelle mit einem Elektrostart unbedingt die Batterie aufladen. Die Batterie mit einem zusätzlichen Ladegerät (bauseits) aufladen oder bei Inbetriebnahme den Generator mindestens eine Stunde lang bei 50% Belastung laufen lassen. WICHTIG Die Art des Dieselkraftstoffs muss der Betriebszeit entsprechen! 8. -
Seite 12: Inbetriebnahme
9. INBETRIEBNAHME Vor dem Start des Motors ist es sicherzustellen, dass die Leistung der Werkzeuge oder Verbraucher den Kapazitäten des Generators entspricht. Die Nennleistung nicht überschreiten. Vor dem Start des Motors andere Geräte nicht anschließen! WICHTIG Die Einstellungen des Reglers nicht durch die Kraftstoffmenge oder den Drehzahlregler ändern (diese Einstellung wurde vor dem Verkauf vorgenommen). - Seite 13 Elektrostart - Vor dem Start des Motors keine Verbraucher an den Generator anschließen. - Die Pole an die Batterie anschließen, indem Sie die Polarität „Plus zu Plus“ und „Minus zu Minus“ beachten. - Den Motor-Notschalter (s. Abb. 4) in die START-Stellung (EIN) bringen. - Den Zündschlüssel in die EIN-Stellung bringen.
- Seite 14 Wenn der Generator läuft, seien Sie vorsichtig: - Sie können den Generator verwenden, wenn das Voltmeter für Drehstromgeneratoren 400 V +/-10% (50 Hz) den Wert 230 V +/-10% (50 Hz) anzeigt. - Die Voltmeteranzeige überwachen und den Generator stoppen, falls der Wert zu hoch ist.
-
Seite 15: Wartung
WICHTIG Werden diese Voraussetzungen nicht erfüllt, können die Rotor- und Statorwicklungen und der AVR-Block ausfallen. WICHTIG Löst der Leistungsschalter des Generators aufgrund einer Überlastung automatisch aus, die Belastung unbedingt reduzieren Die Wiedereinschaltung des Generators ist nach ca. 5 Minuten nach dem Abschalten möglich. -
Seite 16: Empfohlener Wartungsplan
11. EMPFOHLENER WARTUNGSPLAN Überprüfung Motoröl des Ölstands Inspektion, Reinigung Luftfilter Ölwechsel Inspektion, Reinigung Ölfilter Ölwechsel Überprüfung Kraftstofftank des Ölstands Inspektion, Reinigung Kraftstofffilter Ölwechsel 12. EMPFOHLENE MOTORÖLE Das Motoröl wirkt stark auf die Leistung des Motors aus und ist der Hauptfaktor, der seine Lebensdauer bestimmt. - Seite 17 мал 6 5W-30, 10W-30 -20 -10 Motorölwechsel bzw. -auffüllen Wenn der Ölstand sinkt, muss der Motor mit dem Öl aufgefüllt werden, um den korrekten Betrieb des Generators zu gewährleisten. Den Ölstand gemäß dem Wartungsplan überprüfen. Um das Öl abzulassen, führen Sie folgende Schritte aus: 1.
-
Seite 18: Wartung Des Luftfilters
13. WARTUNG DES LUFTFILTERS Von Zeit zu Zeit muss der Luftfilter auf Verschmutzung überprüft werden. Eine regelmäßige Wartung des Luftfilters ist notwendig, um eine ausreichende Luftströmung im Vergaser aufrechtzuerhalten. Wird der Generator in einer staubigen Umgebung betrieben, muss der Luftfilter häufiger gewartet werden. -
Seite 19: Wechsel Und Reinigung Des Kraftstofffilters
14. WECHSEL UND REINIGUNG DES KRAFTSTOFFFILTERS Der Dieselgenerator TM Könner & Söhnen verfügt über zwei Arten der Kraftstofffilter. Diese verhindern, dass Dieselkraftstoff in den Motor gelangt. Kraftstoffgrobfilter Nach dem wahrscheinlichen Eindringen von Feststoffpartikeln muss der Filter alle 500 Betriebsstunden zur Reinigung entfernt werden. Zur Reinigung des Filters niemals das Wasser verwenden. -
Seite 20: Wartung Und Aufladung Der Batterie
15. WARTUNG UND AUFLADUNG DER BATTERIE Bei ТМ Könner & Söhnen-Modellen mit Elektrostart muss die Batteriespannung von Zeit zu Zeit überprüft werden. Die im Generator eingebaute Batterie hat eine Spannung von 12 V. Wenn die Spannung niedriger ist, muss die Batterie mit einem externen Ladegerät aufgeladen werden. -
Seite 21: Mögliche Lösungen
18. MÖGLICHE FEHLFUNKTIONEN UND DEREN BESEITIGUNG Fehler Ursache Mögliche Lösungen Der Motorschalter ist in der Den Motorschalter in die EIN- AUS-Einstellung Einstellung bringen Der Motor startet nicht Kein Kraftstoff im Tank Den Kraftstoff ablassen Der Motor weist schmutzigen Den Kraftstoff im Motor oder gebrauchten Kraftstoff auf wechseln Der Kraftstofftank ist... -
Seite 22: Durchschnittliche Geräteleistungen
19. DURCHSCHNITTLICHE GERÄTELEISTUNGEN Gerät Leistung, W Bügeleisen 500-1100 Haartrockner 450-1200 Kaffeemaschine 800-1500 Elektroherd 800-1800 Brotröster 600-1500 Heizkörper 1000-2000 Staubsauger 400-1000 Funkempfänger 50-250 Grill 1200-2300 Backofen 1000-2000 Kühlschrank 100-150 Fernseher 100-400 Perforator 600-1400 Bohrer 400-800 Gefrierschrank 100-400 Schleifmaschine 300-1100 Kreissäge 750-1600 Kurbelgetriebe 650-2200 Stichsäge... -
Seite 23: Garantiebedingungen
20. GARANTIEBEDINGUNGEN Neben der gesetzlichen Gewährleistung, bietet Könner und Söhnen eine erweiterte Garantie auf Ihre Produkte. Könner und Söhnen gewährt eine Garantie von 2 Jahren ab Rechnungsdatum. Als Garantienachweis gilt der Kaufbeleg, welcher als Original oder als Kopie dem Gerät beizulegen ist. - Seite 25 KONTAKTDATEN Deutschland: DIMAX International GmbH Deutschland, Hauptstr. 134, 51143 Köln, www.ks-power.de info@dimaxgroup.de Polska: DIMAX International Poland Sp.z o.o. Polen, Warczawska, 306B 05-082 Stare Babice, www.ks-power.pl info.pl@dimaxgroup.de Україна: ТОВ «Техно Трейд КС», вул. Електротехнічна 47, 02222, м. Київ, Україна www.ks-power.com.ua sales@ks-power.com.ua Россия: ТД...
